Higrostat HG Mini

Opis

Element pomiarowy “Polyga” produkowany przez frmę Galltec składa się z kilku taśm materiałowych z których każda spleciona jest z 90 włókien o średnicy 0,003mm. Włókna uzyskują charakterystykę higroskopijną podczas specjalnego procesu. Element pomiarowy absorbuje i uwalnia wilgoć, czego efektem jest zmiana długości włókien, które działając na system dźwigniowy przełączają mikrowyłącznik o ekstremalnie małej drodze przełączania. Element pomiarowy reaguje szybko i dokładnie na każdą zmianę wilgotności. Za pomocą pokrętła można zmieniać wartość wilgotności przy której styki zostaną przełączone. Element pomiarowy w kształcie harfy jest umieszczony wewnątrz obudowy i musi być chroniony przed pyłem, brudem i wodą. Czujnik posiada konstrukcję umożliwiającą pracę w niskich ciśnieniach. Miejsce instalacji musi być tak dobrane aby woda nie mogła dostać się do wewnątrz obudowy. Pozycja montażowa jest dowolna, jednak zaleca się aby otwory wentylacyjne były umieszczone pod kątem prostym do kierunku przepływu powietrza.



Zastosowanie

Higrostat HG Mini jest używany jako dwupozycyjny regulator wilgotności względnej w przewodach wentylacyjnych systemów klimatyzacyjnych, komorach klimatycznych, do kontroli nawilżaczy i osuszaczy powietrza oraz do kontroli wilgotności w łaźniach. Dalsze aplikacje to: sklepy spożywcze, żywność luksusowa i tytoń, pomieszczenia klimatyzowane do przechowywania warzyw i owoców, szklarnie, przemysł tekstylny, przemysł papierniczy i drukarnie, przemysł flmowy i szpitale. Higrostat HG Mini jest odpowiednim urządzeniem dla aplikacji, w których musi być kontrolowana i monitorowana wilgotność powietrza. Higrostat HG Mini-i poprzez umieszczenie pokrętła wewnątrz obudowy utrudnia dostęp osób niepowołanych do zmiany nastawy. Higrostat HG Mini Schnapp jest dodatkowo wyposażony w adapter umożliwiający instalację na szynie DIN.



Dane techniczne

Zakres pomiarowy 30...100 % rh
Dokładność pomiarów ±3%
Zakres pracy 35...100% rh
Różnica załączania (mikrowyłącznik) w odniesieniu do 50% rh ok. 4% rh
Maksymalne napięcie 250 VAC
Uwaga! 250V używać tylko wtedy, gdy jest pewność, że w głowicy pomiarowej nie wytworzy się kondensat, ponieważ może wystąpić przebicie napięcia!
Maksymalne obciążenie Obciążenie rezystancyjne: 5A 230VAC
Maks. obciążenie nawilżanie: 2A
Osuszanie: 5A
Obciążenie indukcyjne* cosφ=0,8: 0,2A 230VAC
Obciążenie indukcyjne* L/R=3ms: 1A 50VDC; 0,5A 75VDC
Minimalne obciążenie 100mA, 20VDC/AC
Dopuszczalna temperatura otoczenia 0...60°C
Średni współczynnik temperaturowy -0,2%/K w odniesieniu do 20°C i 50% rh
Dopuszczalna prędkość przepływu powietrza 15 m/s
Czas wartości połowicznej przy v=2 m/s 1,2min
Mocowanie otwory w obudowie
Pozycja montażowa zalecane aby szczeliny wentylacyjne były pod kątem prostym do kierunku przepływu powietrza
Przyłącze zaciski wewnątrz obudowy
Kompatybilność elektromagnetyczna EMC Odporność: zg. EN 50 082-2
Emisja: zg. EN 50 081-2
Obudowa szary plastik
Wymiary 85x55x36mm
Stopień ochrony IP20
Waga ok. 0,06 kg


Wymiary [mm]

Rodzaje czujników
Typ Numer katalogowy Opis
HG Mini 42042017 1 wyłącznik do nawilżania lub suszenia
HG Mini-i 42042018 1 wyłącznik do nawilżania lub suszenia z pokrętłem nastawy wewnątrz obudowy

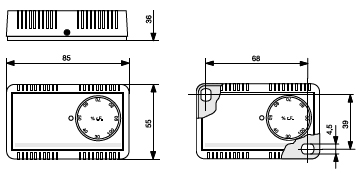

HIGROSTAT HG MINI wmiary



Schemat podłączeniowy

Fx - wilgotność względna powietrza (wartość rzeczywista)
Fw - wilgotność nastawiona pokrętłem (wartość zadana)


schemat podłączenia HIGROSTAT HG MINI


Jeżeli wilgotność względna Fx spadnie poniżej wartości zadanej Fw styk 1-4 zostanie otwarty a styk 1-2 zamkięty.



Montaż

Higrostat nie może być narażony na bezpośredni kontakt z wodą, jak np. chlapnięcie wodą podczas czyszczenia klimatyzowanego pomieszczenia, itp. Miejsce instalacji musi zostać tak dobrane aby czujnik miał styczność z reprezentatywnym powietrzem pomieszczenia, tj. wartość mierzona w miejscu instalacji powinna zgadzać się z tą która jest w pomieszczeniu. Jeżeli jest to możliwe to higrostat powinien być umieszczony w miejscu, w którym występuje przepływ powietrza. Położenie montażowe kontrolera wilgotności powinno być tak wybrane aby nie było możliwości kondensacji powietrza wewnątrz urządzenia. Dotyczy to głównie urządzeń pracujących pod napięciem 48 V i wyżej. Występuje wtedy ryzyko przebicia na mikrowyłączniku lub złączenia końcówek co może spowodować zniszczenie kontrolera. W przypadku napięć poniżej 48 V, regulator wilgotności może być stosowany do pomiaru wilgotności do 100% rh. Kontroler wilgotności nie może być używany w mediach agresywnych.



Obsługa

W przypadku pracy w czystym powietrzu, urządzenie nie wymaga żadnej obsługi, lecz media zawierające czynniki agresywne i rozpuszczalniki w zależności od typu i koncentracji mogą powodować błędy w pomiarach. Osady powstające na czujniku powodowane przez aerozole żywiczne, lakierowe, substancje odkażające, itp. są szkodliwe dla prawie wszystkich rodzajów czujników wilgotności.



Wpływ wilgotności względnej na zmiany temperatury

Wpływ wilgotności względnej na zmiany temperatury ±1°C w odniesieniu do różnych temperatur pomieszczenia.


  10°C 20°C 30°C 50°C
10%rh ±0,7%rh ±0,6%rh ±0,6%rh ±0,5%rh
50%rh ±3,5%rh ±3,2%rh ±3,0%rh ±2,6%rh
90%rh ±6,3%rh ±5,7%rh ±5,4%rh ±4,6%rh

Tak więc bardzo ważne jest to aby temperatura była stała w czasie pomiaru wilgotności względnej. Powietrze musi być jednorodne, np. stała wilgotność i temperatura w czasie całego pomiaru.
