Gyártó: Mitsubishi

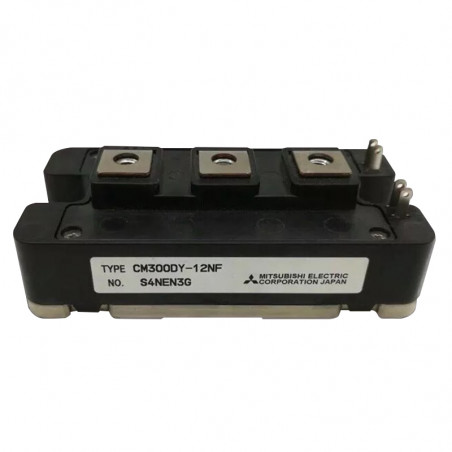

5. generációs IGBT modulok TRENTCH - NF sorozat

A legújabb generációs IGBT modulok CSTBT (Carrier Stored Trench Bipolar Transistor), struktúrával nagyon alacsony statikus és dinamikus veszteségekkel rendelkeznek, lehetővé téve az IGBT tranzisztorok alkalmazását gyors alkalmazásokban (~50kHz). A tranzisztorok árai több tíz százalékkal alacsonyabbak a piacon jelenlegi áraknál. Részletes katalógusadatok elérhetők a Dacpol cégnél.



Elektromos adatok

TípusMaximális paraméterekVce(sat)td(on)
(ns)		IGBT
Rth(j-c)
(°C/W)		Dióda
R th(j-c)
(°C/W)		Ház
Vces
[V]		Ic
[A]		@ Tj=25°C
[V]
600 V (félhíd)
CM150DY-12NF6001501,71000.210.47NF1
CM200DY-12NF6002001,71200.190.35NF1
CM300DY-12NF6003001,71200.160.25NF1
CM400DY-12NF6004001,72000.110.19NF2
CM600DY-12NF6006001,73000.110.18NF3
600V (3-fázisú híd)
CM75TL-12NF600751.71000.290.51NF4
CM100TL-12NF6001001.71000.230.41NF4
CM150TL-12NF6001501.71000.170.31NF4
CM200TL-12NF6002001.71000.140.22NF5
600V (3-fázisú híd + chopper)
CM75RL-12NF600751.71000.290.51NF4
CM100RL-12NF6001001.71000.230.41NF4
CM150RL-12NF6001501.71000.170.31NF4
CM200RL-12NF6002001.71000.140.22NF5


TípusMaximális paraméterekVce(sat)IGBT
Rth(j-c)
(°C/W)		Dióda
R th(j-c)
(°C/W)		Ház
Vces
[V]		Ic
[A]		@ Tj=25°C
[V]
1200V (félhíd)
CM75DY-24NF1200751.80.2900.470NF1
CM100DY-24NF12001001.80.1900.350NF1
CM150DY-24NF12001501.80.1600.250NF1
CM200DY-24NF12002001.80.1100.190NF2
CM300DY-24NF12003001.80.1100.180NF3
CM400DY-24NF12004001.80.0850.150NF3
CM600DU-24NF12006001.950.0600.110NF6
CM900DU-24NF12009001.80.0490.078NF7
CM1400DU-24NF120014001.80.0320.053NF7
1200V (3-fázisú híd)
CM50TL-24NF1200502.10.320.43NF4
CM75TL-24NF1200752.10.240.36NF4
CM100TL-24NF12001002.10.200.28NF4
CM150TL-24NF12001502.10.140.23NF5
CM200TL-24NF12002002.10.110.17NF5
1200V (háromfázisú + chopper)
CM50RL-24NF1200502.10.320.43NF4
CM75RL-24NF1200752.10.240.36NF4
CM100RL-24NF12001002.10.200.28NF4
CM150RL-24NF12001502.10.140.23NF5
CM200RL-24NF12002002.10.110.17NF5
1700V (félhíd)
CM1000DU-34NF170010002.20.0140.023MPD1

CM150DY-12NF, CM200DY-12NF, CM300DY-12NF, CM75DY-24NF, CM100DY-24NF, CM150DY-24NF, CM200DY-24NFCM400DY-12NF, CM200DY-24NF
CM600DY-12NF, CM300DY-24NF, CM400DY-24NFCM75TL-12NF, CM100TL-12NF, CM150TL-12NF, CM75RL-12NF, CM100RL-12NF, CM150RL-12NF, CM50TL-24NF, CM75TL-24NF, CM100TL-24NF, CM50RL-24NF, CM75RL-24NF, CM100RL-24NF
CM200TL-12NF, CM200RL-12NF, CM200RL-24NFCM600DU-24NF
CM900DU-24NF, CM1400DU-24NF
