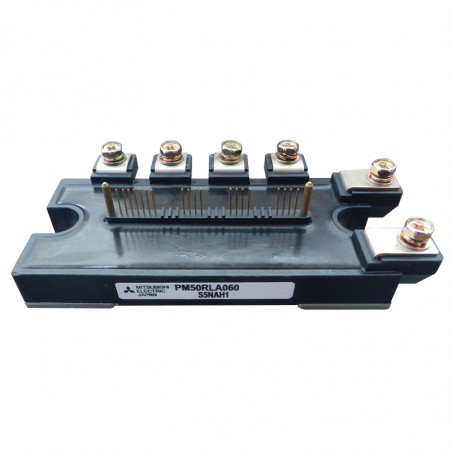

5 generacja modułów IPM - seria L
  • 5 generacja modułów IPM - seria L

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Mitsubishi

5 generacja modułów IPM - seria L

Charakterystyka:

  1. Niskie straty mocy.
  2. Zakłócenia:
    • poprawa charakterystyki diod antyrównoległych
    • polepszone sposoby sterowania tranzystorem redukujące poziom zakłóceń.
  3. Zwiększony prąd tranzystora hamującego
    • ½ prądu znamionowego IGBT.
  4. Nowa obudowa
    • zredukowanie wielkości obudowy o 32% w stosunku do serii S-DASH.

Porównanie VCE(SAT) kolejnych generacji IPM

Napięcie
[V]		Vce(sat) typ. V@Vd=15V, Tj=125°C
3 generacja4 generacja5 generacja
600 1,9 1,7 1,5
1200 2,2 2,1 1,9

 Prąd tranzystora w mostku
[A]		Prąd hamulca
5 generacja [A]4 generacja
[A]
PM50RLA060 50 25 15
PM50RLB060 50 25 15
PM75RLA060 75 50 30
PM75RLB060 75 50 30
PM100RLA060 100 50 30
PM150RLA060 150 75 50

Dane techniczne

TypMaksymalne parametryVce(sat)Obudowa
VCES
[V]		IC
[A]		Pt
[W]		@ Tj=25°C
[V]
PM50CLA060 600 50 101 1,6 L1
PM50CLB060 600 50 101 1/6 L2
PM50RLA060 600 50 101 1/6 L1
PM50RLB060 600 50 101 1/6 L2
PM75CLA060 600 75 297 1/6 L1
PM75CLB060 600 75 297 1/6 L2
PM75RLA060 600 75 297 1/6 L1
PM75RLB060 600 75 297 1/6 L2
PM100CLA060 600 100 356 1/6 L1
PM100RLA060 600 100 356 1/6 L1
PM150CLA060 600 150 480 1/6 L1
PM150RLA060 600 150 480 1/6 L1
PM200CLA060 600 200 595 1/6 L3
PM200RLA060 600 200 595 1/6 L3
PM300CLA060 600 300 781 1/6 L3
PM300RLA060 600 300 781 1/6 L3
PM450CLA060 600 450 1041 1/9 L4
PM600CLA060 600 600 1785 1/9 L4
PM25CLA120 1200 25 116 1/8 L1
PM25CLB120 1200 25 116 1/8 L2
PM25RLA120 1200 25 116 1/8 L1
PM25RLB120 1200 25 116 1/8 L2
PM50CLA120 1200 50 369 1/8 L1
PM50CLB120 1200 50 369 1/8 L2
PM50RLA120 1200 50 369 1/8 L1
PM50RLB120 1200 50 369 1/8 L2
PM75CLA120 1200 75 457 1/8 L1
PM75CLB120 1200 75 457 1/8 L2
PM75RLA120 1200 75 457 1/8 L1
PM75RLB120 1200 75 457 1/8 L2
PM100CLA120 1200 100 595 1/9 L3
PM100RLA120 1200 100 595 1/9 L3
PM150CLA120 1200 150 781 1/9 L3
PM150RLA120 1200 150 781 1/9 L3
PM200CLA120 1200 200 1041 2,1 L4
PM300CLA120 1200 300 1562 2,1 L4
PM450CLA120 1200 450 2500 2,1 L4

OC - over-current prot. zabezpieczenie przeciążeniowe
SC - short-circuit prot. zabezpieczenie zwarciowe
OT - over-temp. prot. zabezpieczenie temperaturowe
UV - under-voltage lock prot. zabezpieczenie podnapięciowe

SymbolFunkcje wewnętrzne
C 3 fazowy układ IGBT ze sterowaniem i zabezpieczeniem OC/SC/OT/UV
R 3 fazowy układ IGBT ze sterowaniem, hamulcem i zabezpieczeniem OC/SC/OT/UV

Obudowa L1 Obudowa L2
PM50CLA060, PM50RLA060, PM75CLA060, PM75RLA060, PM100CLA060, PM100RLA060, PM150CLA060, PM150RLA060, PM25CLA120, PM25RLA120, PM50CLA120, PM50RLA120, PM75CLA120, PM75RLA120 PM50CLB060, PM50RLB060, PM75CLB060, PM75RLB060, PM25CLB120, PM25RLB120, PM50CLB120, PM50RLB120, PM75CLB120, PM75RLB120
Obudowa L3 Obudowa L4
PM200CLA060, PM200RLA060, PM300CLA060, PM300RLA060 ,PM100CLA120 ,PM100RLA120, PM150CLA120, PM150RLA120 PM450CLA060, PM600CLA060, PM200CLA120, PM300CLA120, PM450CLA120
