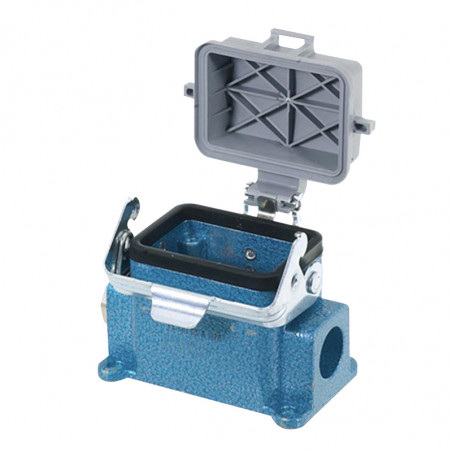

Obudowy górne/dolne do złącz REVOS Ex
  • Obudowy górne/dolne do złącz REVOS Ex

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Obudowy górne/dolne do złącz REVOS Ex

90 V obudowy górne z jedną klamrą (rozmiar obudowy 6Ex)


90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex
Obudowa górna
wyjście z boku, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli		 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
Obudowa cynkowa, rozmiar 6Ex, 90 V
Obudowa górna z dławnicą z trąbką M20, IP54
->10k-9-13,5mm EXGOTGT6M20 09IAZ4 20 99.731.3329.7 10 EXGOTGR6M20 09IAZ3 20 99.741.3329.7 10
obudowa górna z dławnicą z trąbką M25, IP54,
->10k-14-2Omm EXGOTGT6M25 09IAZ4 25 99.732.3329.7 1 EXGOTGR6M25 09IAZ3 25 99.742.3329.7


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar


90 V obudowy dolne (rozmiar obudowy 6Ex)

  90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa dolna otwarta
Obudowa dolna otwarta
dopuszczenia: BVS		 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa odlna zamknięta
Obudowa dolna zamknięta, 2 wyjścia
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
Obudowa cynkowa, rozmiar 6Ex, 90 V
Obudowa dolna, otwarta, bez pokrywy EX GUT GK 6 09IAZ   70.320.0628.9 1
Obudowa dolna, otwarta, z pokrywą EX GUT GP 6 09IAZ   70.325.0628.9 1
Obudowa dolna, otwarta, z pokrywą i uszczelnieniem EX GUT GV 6 09IAZ   99.700.3329.7 10
Obudowa dolna, zamknięta, bez pokrywy
z dławnicą IP54, 2xM20, ->I0I<- 3 -14,5 mm   EXGUTGL6M20 09IAZ0 20 70.330.0636.0 1
z dławnicą IP54, 2xM25, ->I0I<- 7,5 -19 mm   EXGUTGL6M25 09IAZ0 25 70.334.0636.0 1
Obudowa dolna, zamknięta, z pokrywą
z dławnicą IP54,2xM20, ->I0I<- 3 -14,5 mm   EXGUTGR6M20 09IAZ0 20 70.340.0636.0 1
z dławnicą IP54,2xM25, ->I0I<- 7,5 -19 mm   EXGUTGR6M25 09IAZ0 25 70.344.0636.0 1



Dane techniczne

Materiał stop cynku, lakierowany / pokrywa poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu otwarta: IP65
zamknięta: IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymair 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar


90V obudowy dolne zamknięte (rozmiar obudowy 6Ex)

  90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex
Obudowa dolna zamknięta, 1 wyjście
dopuszczenia: BVS		 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex
Obudowa dolna zamknięta, 1 wyjście
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
Obudowa cynkowa, rozmiar 6Ex, 90 V
Obudowa dolna, zamknięta, 1xM20/25, bez pokrywy
z dławnicą IP54, z lewej/z dołu, M20, ->l0|<-3-14,5mm EXGUTGM6M20 09IAZ0 20 70.331.0636.0 1 EXGUTGO6M20 09IAZ0 20 70.333.0636.0 1
z dławnicą IP54, z lewej/z dołu, M25, ->l0l<-7,5- 19mm EXGUTGM6M25 09IAZ0 25 70.335.0636.0 1 EXGUTGO6M25 09IAZ0 25 70.337.0636.0 1
obudowa dolna, zamknięta, 1xM20/25, z pokrywą
z dławnicą IP54, z lewej/z dołu, M20, -»I0K- 3 - 14,5mm EXGUTGS6M20 09IAZ0 20 70.341.0636.0 1 EXGUTGU6M20 09IAZ0 20 70.343.0636.0 1
z dławnicą IP54, z lewej/z dołu, M25, -»I0K- 7,5 -19mm EXGUTGS6M25 09IAZ0 25 70.345.0636.0 1 EXGUTGU6M25 09IAZ0 25 70.347.0636.0 1
obudowa dolna, zamknięta, lx M20/25, z pokrywą
z dławnicą IP54, z prawej, M20,-»I0I<- 3 -14,5mm EXGUTGT6M20 09IAZ0 20 70.342.0636.0 1 EXGUTGT6M20 09IAZ0 20 70.342.0636.0 1
z dławnicą IP54, z prawej, M25, -»I0I<- 7,5 -19mm EXGUTGT6M25 09IAZ0 25 70.346.0636.0 1 EXGUTGT6M25 09IAZ0 25 70.346.0636.0 1



Dane techniczne

Materiał stop cynku, lakierowany / pokrywa poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex


90V obudowy górne, z dwoma klamrami (rozmiar 10Ex)


90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa góran wyjście z boku dopuszczenia
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa górna wyjscie z góry dopuszczenia
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90V
obudowa górna z otworem gwintowanym M20 EXGOTGA10M20 09IAZ1 20 70.350.1036.1 1 EXGOTGC10M20 09IAZ1 20 70.352.1036.1 1
obudowa górna z dławnicą i trąbką M20,IP54,->IOI<-9-13,5mm EXGOTGA10M20 09IAZ3 20 70.350.1036.3 1 EXGOTGC10M20 09IAZ3 20 70.352.1036.3 1
obudowa górna z otworem gwintowanym M25 EXGOTGA10M25 09IAZ1 25 70.353.1036.1 1 EXGOTGC10M25 09IAZ1 25 70.354.1036.1 1
obudowa górna z dławnicą i trąbką M25, IP54,->I0I<-14-20mm EXGOTGA10M25 09IAZ3 25 70.353.1036.3 1 EXGOTGC10M25 09IAZ3 25 70.354.1036.3 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary


90 V obudowy górne, z dwoma klamrami (rozmiar 10Ex)


  90 V obudowy górne, z dwoma klamrami rozmiar 10Ex
Obudowa górna
wyjście z boku, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli		 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90 V
obudowa górna z dławnicą z trąbką M20, IP54, ->lØl<-9-13,5mm EXGOTGS10M20 09IAZ3 20 99.733.3329.7 8 EXGOTGR10M20 09IAZ3 20 99.743.3329.7 8
obudowa górna z dławnicą z trąbką M25, IP54, ->IØI<-14-20mm EXGOTGS10M25 09IAZ3 25 99.734.3329.7 1 EXGOTGR10M25 09IAZ3 25 99.744.3329.7 8




Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 10Ex 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex


90 V obudowy dolne, z dwoma klamrami (rozmiar 10Ex)


  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
  Obudowa dolna otwarta
dopuszczenia: BVS		 Obudowa dolna zamknięta, 2 wyjścia
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90V
obudowa dolna, otwarta, bez pokrywy EX GUT GAI 0 09IAZ   70.320.1028.9 1
obudowa dolna, otwarta, z pokrywą EXGUTGE10 09IAZ   70.325.1028.9 1
obudowa dolna, otwarta, z uszczelnieniem i pokrywą EXGUTGX10 09IAZ   99.706.3329.7 10
obudowa dolna, zamknięta, bez pokrywy
z dławnicą IP54,2xM20, ->I0I<- 3 -14,5 mm   EXGUTGB10M20 09IAZ0 20 70.330.1036.0 1
z dławnicą IP54,2xM25, ->I0I<- 7,5 -19 mm   EXGUTGB10M25 09IAZ0 25 70.334.1036.0 1



Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop / poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu otwarta: IP65
zamknięta: IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


90 V obudowy dolne zamknięte, z dwoma klamrami (rozmiar 10Ex)


  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
41 Obudowa dolna zamknięta, 1 wyjście
dopuszczenia: BVS		 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
43 Obudowa dolna zamknięta, 1 wyjście
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90 V
obudowa dolna, zamknięta, 1xM20/25, bez pokrywy
z dławnicą IP54, z lewej/z dołu, M20, ->|Ø|<- 3 - 14,5mm EXGUTGC10M20 09IAZ0 20 70.331.1036.0 1 EXGUTGD10M20 09IAZ0 20 70.333.1036.0 1
z dławnicą IP54, z lewej/z dołu, M25, ->IØ|<- 7,5 - 19mm EXGUTGC10M25 09IAZ0 25 70.335.1036.0 1 EXGUTGD10M25 09IAZ0 25 70.337.1036.0 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop / poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


90 V obudowy górne, z dwoma klamrami (rozmiar 16Ex)


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 16Ex, 90V
obudowa górna z otworem gwintowanym M25 EXGOTGA16M25 09IAZ1 25 70.350.1636.1 1 EXGOTGC16M25 09IAZ1 25 70.352.1636.1 1
obudowa górna zdławnicąztrąbkąM25, IP54,->IØI<-14-20mm EXGOTGA10M25 09IAZ3 25 70.350.1636.3 1 EXGOTGC16M25 09IAZ3 25 70.352.1636.3 1
obudowa górna zotworem gwintowanym M32 EXGOTGA16M32 09IAZ1 32 70.353.1636.1 1 EXGOTGC16M32 09IAZ1 32 70.354.1636.1 1
obudowa górna z dławnicą i trąbką M32,IP54,->IØI<- 21 -28,5mm EXGOTGA16M32 09IAZ3 32 70.353.1636.3 1 EXGOTGC16M32 09IAZ3 32 70.354.1636.3 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex


90 V obudowy górne, z dwoma klamrami (rozmiar 16Ex)


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z boku, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli		 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, rozmiar 16Ex
obudowa górna zdławnicą z trąbką M25, IP54, ->IØI<- 14-20mm EXGOTGS16M25 09IAZ3 25 99.735.3329.7 1 EXGOTGR16M25 09IAZ3 25 99.745.3329.7 1
obudowa górna zdławnicą z trąbką M32, IP54, ->IØI<- 21 - 28,5mm EXGOTGS10M32 09IAZ3 32 99.736.3329.7 1 EXGOTGR16M32 09IAZ3 32 99.746.3329.7 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex


90 V obudowy dolne, z dwoma klamrami (rozmiar 16Ex)


  90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex
Obudowa dolna otwarta
dopuszczenia: BVS
Opis Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 16Ex, 90V
obudowa dolna, otwarta, bez pokrywy EX GUT GAI 6 09IAZ 70.320.1628.9 1
obudowa dolna, otwarta, z pokrywą EXGUTGE16 09IAZ 70.325.1628.9 1
obudowa dolna, otwarta,z pokrywą,z uszczelnieniem EXGUTGX16 09IAZ 99.702.3329.7 10


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop / poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP65
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex



90 V obudowy górne, z dwoma klamrami (rozmiar 24Ex)


  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa górna z otworem gwintowanym M25 EXGOTGA24M25 09IAZ1 25 70.350.2436.1 1 EXGOTGC24M25 09IAZ1 25 70.352.2436.1 1
obudowa górna z dławnicą z trąbką M25, IP54 ->IØI<-14 - 20 mm EXGOTGA24M25 09IAZ3 25 70.350.2436.3 1 EXGOTGC24M25 09IAZ3 25 70.352.2436.3 1
Oberteil mit Gewindebohrung M32 EXGOTGA24M32 09IAZ1 32 70.353.2436.1 1 EXGOTGC24M32 09IAZ1 32 70.354.2436.1 1
obudowa górna z dławnicą z trąbką M32, IP54 ->IØI<- 21 - 28,5mm EXGOTGA24M32 09IAZ3 32 70.353.2436.3 1 EXGOTGC24M32 09IAZ3 32 70.354.2436.3 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


90 V obudowy górne, z dwoma klamrami (rozmiar 24Ex)


  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z boku, 2 klamry
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z góry, 2 klamry
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90 V
obudowa górna z dławnicą z trąbką M25,1P54 -> lØ|<-14 -20mm EXGOTGS24M25 09IAZ3 25 99.737.3329.7 5 EXGOTGR24M25 09IAZ3 25 99.747.3329.7 4
obudowa górna z dławnicą z trąbką M32, IP54 ->IØI<- 21 -28,5mm EXGOTGS24M32 09IAZ3 32 99.738.3329.7 5 EXGOTGR24M32 09IAZ3 32 99.748.3329.7 4


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


90 V obudowy dolne, z dwoma klamrami (rozmiar 24Ex)



  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna otwarta
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna zamknięta
2 wyjścia
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa dolna, otwarta, bez pokrywy EXGUTGA24 09IAZ   70.320.2428.9 1
obudowa dolna, otwarta, z pokrywą EXGUTGE24 09IAZ   70.325.2428.9 1
obudowa dolna, otwarta, z pokrywą, z uszczelnieniem EXGUTGX24 09IAZ   99.704.3329.7 0

obudowa dolna, zamknięta, bez pokrywy z dławnicą IP54, 2xM25, ->IØI<- 7,5 -19 mm         EXGUTGB24M25 09IAZ0 25 70.330.2436.0 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop / poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu otwarta: IP65
zamknięta: IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


90 V obudowy dolne, z dwoma klamrami (rozmiar 24Ex)


  90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna zamknięta
1 wyjście
dopuszczenia: BVS		 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna zamknięta
1 wyjście z dołu
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa dolna, zamknięta, lx M25, bez pokrywy z dławnicą IP54, z lewej/z dołu, ->IØI<- 7,5 -19mm EXGUTGC24M25 09IAZ0 25 70.331.2436.0 1 EXGUTGD24M25 09IAZ0 25 70.333.2436.0 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop / poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex


90 V obudowy górne, z jedną klamrą (rozmiar 48Ex)


  90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, rozmiar 48Ex
obudowa górna z otworem gwintowanym M32 EXGOTGG48M32 09IAZ1 32 70.350.4836.1 1 EXGOTGI48M32 09IAZ1 32 70.352.4836.1 1
obudowa górna zdławnicąztrąbkąM32,IP54->IØI<-21 -28,5mm EXGOTGG48M32 09IAZ3 32 70.350.4836.3 1 EXGOTGI48M32 09IAZ3 32 70.352.4836.3 1
obudowa górna z otworem gwintowanym M40 EXGOTGG48M40 09IAZ1 40 70.353.4836.1 1 EXGOTGI48M40 09IAZ1 40 70.354.4836.1 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex


90 V obudowy dolne, z jedną klamrą (rozmiar 48Ex)


  90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa dolna otwarta
dopuszczenia: BVS		 90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa dolna zamknięta
wyjście z boku
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 48Ex
obudowa dolna, otwarta, bez pokrywy EXGUTGK48M32 09IAZ   70.320.4828.9 1
obudowa dolna, otwarta, z pokrywą EXGUTGP48M32 09IAZ   70.325.4828.9 1

obudowa dolna, zamknięta, 1xM32, bez pokrywy z dławnicą z trąbką IP 54, z lewej, ->IØI<- 21 - 28,5 mm   BAS GUT GM48 M32 09IA Z3 32 70.331.4836.3 1
obudowa dolna, zamknięta, 1xM32, z pokrywą i z dławnicą z trąbką M32, IP54,->IØI<- 21 -28,5 mm   BASGUTGS48M32 09IAZ3 32 70.341.4836.3 1
obudowa dolna zamknięta, z dławnicą M40, z pokrywą, IP54, ->IØI<- 27 - 37 mm   BAS GUTGR48 M40 09IA Z4 40 70.344.4836.4 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Kevésbé
Olvass tovább

Ajánlatkérés küldése

Érdekel ez a termék? További információra vagy egyedi árajánlatra van szüksége?

Lépjen kapcsolatba velünk
Kérdezzen a termékről close
Köszönjük az üzenetét Amint lehet, válaszolunk
Kérdezzen a termékről close
Böngésszen
Kérelem beküldése

Add to wishlist

Musisz być zalogowany/a

90 V obudowy górne z jedną klamrą (rozmiar obudowy 6Ex)


90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex
Obudowa górna
wyjście z boku, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli		 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
Obudowa cynkowa, rozmiar 6Ex, 90 V
Obudowa górna z dławnicą z trąbką M20, IP54
->10k-9-13,5mm EXGOTGT6M20 09IAZ4 20 99.731.3329.7 10 EXGOTGR6M20 09IAZ3 20 99.741.3329.7 10
obudowa górna z dławnicą z trąbką M25, IP54,
->10k-14-2Omm EXGOTGT6M25 09IAZ4 25 99.732.3329.7 1 EXGOTGR6M25 09IAZ3 25 99.742.3329.7


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar


90 V obudowy dolne (rozmiar obudowy 6Ex)

  90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa dolna otwarta
Obudowa dolna otwarta
dopuszczenia: BVS		 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa odlna zamknięta
Obudowa dolna zamknięta, 2 wyjścia
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
Obudowa cynkowa, rozmiar 6Ex, 90 V
Obudowa dolna, otwarta, bez pokrywy EX GUT GK 6 09IAZ   70.320.0628.9 1
Obudowa dolna, otwarta, z pokrywą EX GUT GP 6 09IAZ   70.325.0628.9 1
Obudowa dolna, otwarta, z pokrywą i uszczelnieniem EX GUT GV 6 09IAZ   99.700.3329.7 10
Obudowa dolna, zamknięta, bez pokrywy
z dławnicą IP54, 2xM20, ->I0I<- 3 -14,5 mm   EXGUTGL6M20 09IAZ0 20 70.330.0636.0 1
z dławnicą IP54, 2xM25, ->I0I<- 7,5 -19 mm   EXGUTGL6M25 09IAZ0 25 70.334.0636.0 1
Obudowa dolna, zamknięta, z pokrywą
z dławnicą IP54,2xM20, ->I0I<- 3 -14,5 mm   EXGUTGR6M20 09IAZ0 20 70.340.0636.0 1
z dławnicą IP54,2xM25, ->I0I<- 7,5 -19 mm   EXGUTGR6M25 09IAZ0 25 70.344.0636.0 1



Dane techniczne

Materiał stop cynku, lakierowany / pokrywa poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu otwarta: IP65
zamknięta: IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymair 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar


90V obudowy dolne zamknięte (rozmiar obudowy 6Ex)

  90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex
Obudowa dolna zamknięta, 1 wyjście
dopuszczenia: BVS		 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex
Obudowa dolna zamknięta, 1 wyjście
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
Obudowa cynkowa, rozmiar 6Ex, 90 V
Obudowa dolna, zamknięta, 1xM20/25, bez pokrywy
z dławnicą IP54, z lewej/z dołu, M20, ->l0|<-3-14,5mm EXGUTGM6M20 09IAZ0 20 70.331.0636.0 1 EXGUTGO6M20 09IAZ0 20 70.333.0636.0 1
z dławnicą IP54, z lewej/z dołu, M25, ->l0l<-7,5- 19mm EXGUTGM6M25 09IAZ0 25 70.335.0636.0 1 EXGUTGO6M25 09IAZ0 25 70.337.0636.0 1
obudowa dolna, zamknięta, 1xM20/25, z pokrywą
z dławnicą IP54, z lewej/z dołu, M20, -»I0K- 3 - 14,5mm EXGUTGS6M20 09IAZ0 20 70.341.0636.0 1 EXGUTGU6M20 09IAZ0 20 70.343.0636.0 1
z dławnicą IP54, z lewej/z dołu, M25, -»I0K- 7,5 -19mm EXGUTGS6M25 09IAZ0 25 70.345.0636.0 1 EXGUTGU6M25 09IAZ0 25 70.347.0636.0 1
obudowa dolna, zamknięta, lx M20/25, z pokrywą
z dławnicą IP54, z prawej, M20,-»I0I<- 3 -14,5mm EXGUTGT6M20 09IAZ0 20 70.342.0636.0 1 EXGUTGT6M20 09IAZ0 20 70.342.0636.0 1
z dławnicą IP54, z prawej, M25, -»I0I<- 7,5 -19mm EXGUTGT6M25 09IAZ0 25 70.346.0636.0 1 EXGUTGT6M25 09IAZ0 25 70.346.0636.0 1



Dane techniczne

Materiał stop cynku, lakierowany / pokrywa poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex


90V obudowy górne, z dwoma klamrami (rozmiar 10Ex)


90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa góran wyjście z boku dopuszczenia
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa górna wyjscie z góry dopuszczenia
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90V
obudowa górna z otworem gwintowanym M20 EXGOTGA10M20 09IAZ1 20 70.350.1036.1 1 EXGOTGC10M20 09IAZ1 20 70.352.1036.1 1
obudowa górna z dławnicą i trąbką M20,IP54,->IOI<-9-13,5mm EXGOTGA10M20 09IAZ3 20 70.350.1036.3 1 EXGOTGC10M20 09IAZ3 20 70.352.1036.3 1
obudowa górna z otworem gwintowanym M25 EXGOTGA10M25 09IAZ1 25 70.353.1036.1 1 EXGOTGC10M25 09IAZ1 25 70.354.1036.1 1
obudowa górna z dławnicą i trąbką M25, IP54,->I0I<-14-20mm EXGOTGA10M25 09IAZ3 25 70.353.1036.3 1 EXGOTGC10M25 09IAZ3 25 70.354.1036.3 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary


90 V obudowy górne, z dwoma klamrami (rozmiar 10Ex)


  90 V obudowy górne, z dwoma klamrami rozmiar 10Ex
Obudowa górna
wyjście z boku, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli		 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90 V
obudowa górna z dławnicą z trąbką M20, IP54, ->lØl<-9-13,5mm EXGOTGS10M20 09IAZ3 20 99.733.3329.7 8 EXGOTGR10M20 09IAZ3 20 99.743.3329.7 8
obudowa górna z dławnicą z trąbką M25, IP54, ->IØI<-14-20mm EXGOTGS10M25 09IAZ3 25 99.734.3329.7 1 EXGOTGR10M25 09IAZ3 25 99.744.3329.7 8




Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 10Ex 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex


90 V obudowy dolne, z dwoma klamrami (rozmiar 10Ex)


  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
  Obudowa dolna otwarta
dopuszczenia: BVS		 Obudowa dolna zamknięta, 2 wyjścia
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90V
obudowa dolna, otwarta, bez pokrywy EX GUT GAI 0 09IAZ   70.320.1028.9 1
obudowa dolna, otwarta, z pokrywą EXGUTGE10 09IAZ   70.325.1028.9 1
obudowa dolna, otwarta, z uszczelnieniem i pokrywą EXGUTGX10 09IAZ   99.706.3329.7 10
obudowa dolna, zamknięta, bez pokrywy
z dławnicą IP54,2xM20, ->I0I<- 3 -14,5 mm   EXGUTGB10M20 09IAZ0 20 70.330.1036.0 1
z dławnicą IP54,2xM25, ->I0I<- 7,5 -19 mm   EXGUTGB10M25 09IAZ0 25 70.334.1036.0 1



Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop / poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu otwarta: IP65
zamknięta: IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


90 V obudowy dolne zamknięte, z dwoma klamrami (rozmiar 10Ex)


  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
41 Obudowa dolna zamknięta, 1 wyjście
dopuszczenia: BVS		 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
43 Obudowa dolna zamknięta, 1 wyjście
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90 V
obudowa dolna, zamknięta, 1xM20/25, bez pokrywy
z dławnicą IP54, z lewej/z dołu, M20, ->|Ø|<- 3 - 14,5mm EXGUTGC10M20 09IAZ0 20 70.331.1036.0 1 EXGUTGD10M20 09IAZ0 20 70.333.1036.0 1
z dławnicą IP54, z lewej/z dołu, M25, ->IØ|<- 7,5 - 19mm EXGUTGC10M25 09IAZ0 25 70.335.1036.0 1 EXGUTGD10M25 09IAZ0 25 70.337.1036.0 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop / poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


90 V obudowy górne, z dwoma klamrami (rozmiar 16Ex)


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 16Ex, 90V
obudowa górna z otworem gwintowanym M25 EXGOTGA16M25 09IAZ1 25 70.350.1636.1 1 EXGOTGC16M25 09IAZ1 25 70.352.1636.1 1
obudowa górna zdławnicąztrąbkąM25, IP54,->IØI<-14-20mm EXGOTGA10M25 09IAZ3 25 70.350.1636.3 1 EXGOTGC16M25 09IAZ3 25 70.352.1636.3 1
obudowa górna zotworem gwintowanym M32 EXGOTGA16M32 09IAZ1 32 70.353.1636.1 1 EXGOTGC16M32 09IAZ1 32 70.354.1636.1 1
obudowa górna z dławnicą i trąbką M32,IP54,->IØI<- 21 -28,5mm EXGOTGA16M32 09IAZ3 32 70.353.1636.3 1 EXGOTGC16M32 09IAZ3 32 70.354.1636.3 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex


90 V obudowy górne, z dwoma klamrami (rozmiar 16Ex)


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z boku, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli		 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, rozmiar 16Ex
obudowa górna zdławnicą z trąbką M25, IP54, ->IØI<- 14-20mm EXGOTGS16M25 09IAZ3 25 99.735.3329.7 1 EXGOTGR16M25 09IAZ3 25 99.745.3329.7 1
obudowa górna zdławnicą z trąbką M32, IP54, ->IØI<- 21 - 28,5mm EXGOTGS10M32 09IAZ3 32 99.736.3329.7 1 EXGOTGR16M32 09IAZ3 32 99.746.3329.7 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex


90 V obudowy dolne, z dwoma klamrami (rozmiar 16Ex)


  90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex
Obudowa dolna otwarta
dopuszczenia: BVS
Opis Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 16Ex, 90V
obudowa dolna, otwarta, bez pokrywy EX GUT GAI 6 09IAZ 70.320.1628.9 1
obudowa dolna, otwarta, z pokrywą EXGUTGE16 09IAZ 70.325.1628.9 1
obudowa dolna, otwarta,z pokrywą,z uszczelnieniem EXGUTGX16 09IAZ 99.702.3329.7 10


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop / poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP65
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex



90 V obudowy górne, z dwoma klamrami (rozmiar 24Ex)


  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa górna z otworem gwintowanym M25 EXGOTGA24M25 09IAZ1 25 70.350.2436.1 1 EXGOTGC24M25 09IAZ1 25 70.352.2436.1 1
obudowa górna z dławnicą z trąbką M25, IP54 ->IØI<-14 - 20 mm EXGOTGA24M25 09IAZ3 25 70.350.2436.3 1 EXGOTGC24M25 09IAZ3 25 70.352.2436.3 1
Oberteil mit Gewindebohrung M32 EXGOTGA24M32 09IAZ1 32 70.353.2436.1 1 EXGOTGC24M32 09IAZ1 32 70.354.2436.1 1
obudowa górna z dławnicą z trąbką M32, IP54 ->IØI<- 21 - 28,5mm EXGOTGA24M32 09IAZ3 32 70.353.2436.3 1 EXGOTGC24M32 09IAZ3 32 70.354.2436.3 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


90 V obudowy górne, z dwoma klamrami (rozmiar 24Ex)


  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z boku, 2 klamry
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z góry, 2 klamry
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90 V
obudowa górna z dławnicą z trąbką M25,1P54 -> lØ|<-14 -20mm EXGOTGS24M25 09IAZ3 25 99.737.3329.7 5 EXGOTGR24M25 09IAZ3 25 99.747.3329.7 4
obudowa górna z dławnicą z trąbką M32, IP54 ->IØI<- 21 -28,5mm EXGOTGS24M32 09IAZ3 32 99.738.3329.7 5 EXGOTGR24M32 09IAZ3 32 99.748.3329.7 4


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


90 V obudowy dolne, z dwoma klamrami (rozmiar 24Ex)



  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna otwarta
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna zamknięta
2 wyjścia
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa dolna, otwarta, bez pokrywy EXGUTGA24 09IAZ   70.320.2428.9 1
obudowa dolna, otwarta, z pokrywą EXGUTGE24 09IAZ   70.325.2428.9 1
obudowa dolna, otwarta, z pokrywą, z uszczelnieniem EXGUTGX24 09IAZ   99.704.3329.7 0

obudowa dolna, zamknięta, bez pokrywy z dławnicą IP54, 2xM25, ->IØI<- 7,5 -19 mm         EXGUTGB24M25 09IAZ0 25 70.330.2436.0 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop / poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu otwarta: IP65
zamknięta: IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


90 V obudowy dolne, z dwoma klamrami (rozmiar 24Ex)


  90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna zamknięta
1 wyjście
dopuszczenia: BVS		 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna zamknięta
1 wyjście z dołu
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa dolna, zamknięta, lx M25, bez pokrywy z dławnicą IP54, z lewej/z dołu, ->IØI<- 7,5 -19mm EXGUTGC24M25 09IAZ0 25 70.331.2436.0 1 EXGUTGD24M25 09IAZ0 25 70.333.2436.0 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop / poliamid
Powierzchnia malowana proszkowo na jasnoniebiesko
Klamra stal ocynkowana
Uszczelnienie guma NBR
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex


90 V obudowy górne, z jedną klamrą (rozmiar 48Ex)


  90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, rozmiar 48Ex
obudowa górna z otworem gwintowanym M32 EXGOTGG48M32 09IAZ1 32 70.350.4836.1 1 EXGOTGI48M32 09IAZ1 32 70.352.4836.1 1
obudowa górna zdławnicąztrąbkąM32,IP54->IØI<-21 -28,5mm EXGOTGG48M32 09IAZ3 32 70.350.4836.3 1 EXGOTGI48M32 09IAZ3 32 70.352.4836.3 1
obudowa górna z otworem gwintowanym M40 EXGOTGG48M40 09IAZ1 40 70.353.4836.1 1 EXGOTGI48M40 09IAZ1 40 70.354.4836.1 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex


90 V obudowy dolne, z jedną klamrą (rozmiar 48Ex)


  90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa dolna otwarta
dopuszczenia: BVS		 90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa dolna zamknięta
wyjście z boku
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 48Ex
obudowa dolna, otwarta, bez pokrywy EXGUTGK48M32 09IAZ   70.320.4828.9 1
obudowa dolna, otwarta, z pokrywą EXGUTGP48M32 09IAZ   70.325.4828.9 1

obudowa dolna, zamknięta, 1xM32, bez pokrywy z dławnicą z trąbką IP 54, z lewej, ->IØI<- 21 - 28,5 mm   BAS GUT GM48 M32 09IA Z3 32 70.331.4836.3 1
obudowa dolna, zamknięta, 1xM32, z pokrywą i z dławnicą z trąbką M32, IP54,->IØI<- 21 -28,5 mm   BASGUTGS48M32 09IAZ3 32 70.341.4836.3 1
obudowa dolna zamknięta, z dławnicą M40, z pokrywą, IP54, ->IØI<- 27 - 37 mm   BAS GUTGR48 M40 09IA Z4 40 70.344.4836.4 1


Dane techniczne

Materiał cynk - odlew ciśnieniowy - stop
Powierzchnia malowana proszkowo na jasnoniebiesko
Stopień ochrony po zaryglowaniu IP54
Zakres temperatur -40°C - +120°C


Wymiary

90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Kevésbé
Olvass tovább
Hozzászólások (0)
