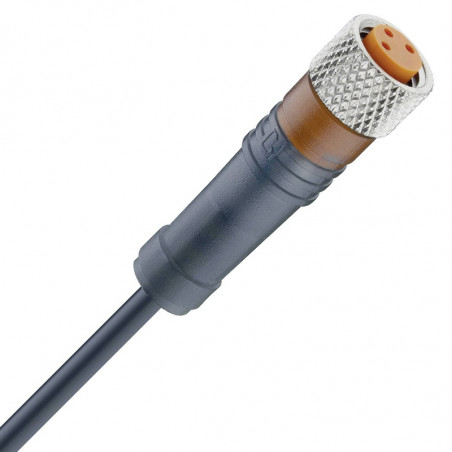

Kable LUMBERG do czujników i wtyczki z gwintem M8
  • Kable LUMBERG do czujników i wtyczki z gwintem M8

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Lumberg

Kable LUMBERG do czujników i wtyczki z gwintem M8

Miniaturowe złącza okrągłe M8x1


Bardzo małe złącze z kablem, z zamknięciem zapadkowym lub gwintowym do przyłączania czujników, stopień ochrony IP 65 lub IP 67




Dane techniczne

Klasa zastosowania: HNA według DIN 400 40
(-25°C do 80°C)
Obciążalność prądowa: 4A
Napięcie robocze : 60 V AC / 75 V DC
Podstawa styków: TPU, GF samogasnąca
Grupa izolacji: C według VDE 0110
Napięcie probiercze: 1.5kVwartskut/60s
Styk: CuZn, niklowany i 0,8 μm złocony
Rezystancja izolacji: >1090
Korpus uchwytu: TPU, samogasnący
Kod koloru przewodu: według normy europejskiej
Stopień ochrony: IP 65 z zamknięciem zapadkowym (w stanie zatrzaśniętym), IP67 z zamknięciem gwintowym (w stanie skręconym)
3 lub 4 x 0,34 mm2(42 x Ø 0,1 mm) płaszcz PUR lub PCV
czarny lub pomarańczowy, dobra odporność na chemikalia (PCV) i oleje (PUR)
Kabel PUR: bezhalogenowy, nadaje się do łańcuchów kablowych


Nr producenta Opis
RKM 3-224/2 m
RKM 3-224/5 m		 3 stykowy wtyk żeński, zamknięcie zapadkowe,
z kablem zalewanym z PUR
Ø kabla 4,5 mm, kolor czarny
Ø łącznika wtykowego 8 mm,
długość łącznika wtykowego 30,5 mm
długość kabla 2 m
długość kabla 5 m
RKMV 4-225/2m
RKMV 4-225/5 m
RKMV 4-225/10 m		 4 stykowy wtyk żeński, samozabezpieczające
zamknięcie gwintowe, z kablem zalewanym
z PUR, Ø kabla 5 mm, kolor czarny,
Ø łącznika wtykowego 10 mm,
długość łącznika wtykowego 30,5 m m
długość kabla 2 m
długość kabla 5 m
długość kabla 10 m
RKMW 3-224/2 m 3 stykowy wtyk żeński kątowy, zamknięcie
zapadkowe,
z kablem zalewanym z PUR,
Ø kabla 4,5 mm, kolor czarny.
Ø łącznika wtykowego 8 mm,
długość łącznika wtykowego 26/16 mm
długość kabla 2 m
RKM W/LED A 3-224/5 m 3 stykowy wtyk żeński kątowy,
zamknięcie zapadkowe,
z kablem zalewanym z PUR,
z 2 diodami LED (żółta/zielona) do wskazywania
pracy i funkcji. 3-biegunowe
napięcie robocze ograniczone do 10...30 V DC
diodami LED.
Układ połączeń: zestyk zwiemy pnp
długość kabla 5 m
RKMWV/LED A 3-06/2 m
RKMWV/LED A 3-06/5 m
RKMWV/LED A 3-06/10m

3 stykowy wtyk żeński kątowy,
samozabezpieczające
zamknięcie gwintowe, z kablem zalewanym
z PCV, z 2 diodami LED (żółta/zielona) do
wskazywania pracy i funkcji.
3-biegunowe napięcie robocze ograniczone do 10...30 V DC diodami LED. Układ połączeń: zestyk zwiemy pnp
długość kabla 2 m
długość kabla 5 m
długość kabla 10 m

Uwaga:
Inne długości kabli, jak również wersje 4 stykowe dostępne na życzenie.



Miniaturowe złącze z zamknięciem gwintowym 0.8 mm


Samozabezpieczająca śruba radełkowana CuZn, niklowana. Wtyczki przyrządowe M8x1 z ryglem śrubowym mogą być również stosowane do ryglowania tuleją zapadkową. Stopień ochrony IP 67, pozostałe dane techniczne patrz strona poprzednia.




Nr producenta Opis
3stykowy wtyk męski, zamknięcie gwintowe,
z kablem zalewanym z PUR,
Ø kabla 4,5 mm, kolor czarny
Ø wtyczki 10 mm, długość wtyczki 37 mm
długość kabla 2 m
długość kabla 5 m
RSMV 3-224/2 m
RSMV 3-224/5 m
4stykowy wtyk męski, zamknięcie gwintowe
z kablem zalewanym z PUR,
Ø kabla 4,5 mm, kolor czarny
Ø wtyczki 10 mm, długość wtyczki 37 mm
długość kabla 2 m
długość kabla 5 m
długość kabla 10 m
RSMV 4-225/2 m
RSMV 4-225/5 m
RSMV 4-225/IOm
3 stykowy wtyk żeński, zamknięcie gwintowe,
z kablem zalewanym z PUR,
Ø kabla 4,5 mm, kolor czarny,
Ø łącznika wtykowego 10 mm, długość łącznika wtykowego 30,5 mm
długość kabla 2 m
długość kabla 5 m
długość kabla 10 m
RKMV 3-224/2 m
RKMV 3-224/5 m
RKMV 3-224/10 m
  3stykowy wtyk żeński, zamknięcie gwintowe,
z zalewanym kablem z PCV
Ø kabla5 mm, kolor pomarańczowy,
Ø łącznika wtykowego 10 mm, długość łącznika wtykowego 30,5 mm
długość kabla 2 m
długość kabla 5 m
długość kabla 10 m
RKMV 3-06/2 m
RKMV 3-06/5 m
RKMV 3-06/10 m
4stykowy wtyk żeński, zamknięcie gwintowe,
z zalewanym kablem z PCV,
Ø kabla 5 mm,
kolor pomarańczowy, 4x 0,25 mm2 (32 x 0 0,1 mm)
Ø łącznika wtykowego 10 mm, długość łącznika wtykowego 30,5 mm
długość kabla 2 m
długość kabla 5 m
długość kabla 10 m
RKMV 4-07/2 m
RKMV 4-07/5 m
RKMV 4-07/10 m
3stykowy wtyk kątowy żeński , zamknięcie gwintowe,
z zalewanym kablem z PUR
Ø kabla 4,5 mm, kolor czarny
Ø łącznika wtykowego 10 mm
długość kabla 2m
długość kabla 5 m
długość kabla 10 m
RKMWV 3-224/5m
RKMWV 3-224/10m
4stykowy wtyk kątowy żeński, zamknięcie gwintowe,
z zalewanym kablem z PCV, Ø kabla 5 mm,
kolor pomarańczowy 4x 0,25 mm2 (32 x 0 0,1 mm) Ø łącznika wtykowego 10 mm
długość kabla 2 m
długość kabla 5 m
długość kabla 10 m
RKMWV 4-07/5m
RKMWV 4-07/10m
4-stykowy łącznik wtykowy kątowy, zamknięcie gwintowe,
z kablem zalewanym z PUR,
Ø kabla 5 mm, kolor czarny,
Ø łącznika wtykowego 10 mm
długość kabla 2 m
długość kabla 5 m
długość kabla 10 m
RKMWV 4-225/2 m
RKMWV 4-225/5 m
RKMWV 4-225/10 m
3-stykowy łącznik wtykowy kątowy, zamknięcie gwintowe,
z kablem zalewanym z PUR,
z 2 diodami LED (żółta/ zielona) do wskazywania pracy i
funkcji. 3-biegunowe napięcie robocze
ograniczone do 10...30 V DC diodami LED.
Układ połączeń : zestyk zwiemy pnp
długość kabla 2 m
długość kabla 5 m
długość kabla 10 m
RKMWWLED A 3-224/2m
RKMWV/LED A 3-224/5m
RKMWV/LED A 3-224/10m
Wtyczka do montażu czołowego
podstawa styków: PA 6.6 GF, samogasnąca,
zamknięcie zapadkowe/gwintowe, lica łączeniowa długości 50 cm. Gwint od strony montażowej M8x0,5, połączenie śrubowe
z tyłu nakrętką mocującą RSKF 8
(prosimy zamawiać oddzielnie).
3-stykowa
4-stykowa
RSMF 3/0,5 m
RSMF 4/0,5 m
Łącznik wtykowy do montażu czołowego,
zamknięcie gwintowe z lica łączeniową długości 50 cm.
Gwint M8x0,5 od strony montażowej, połączenie
śrubowe z tyłu nakrętką mocującą RSKF 8
(prosimy zamawiać oddzielnie).
3-stykowe
4-stykowe
RKMF 3/0,5 m
RKMF 4/0,5 m
           RSKF8 Nakrętka mocująca
CuZn, niklowana. Gwint M8 x 0,5
