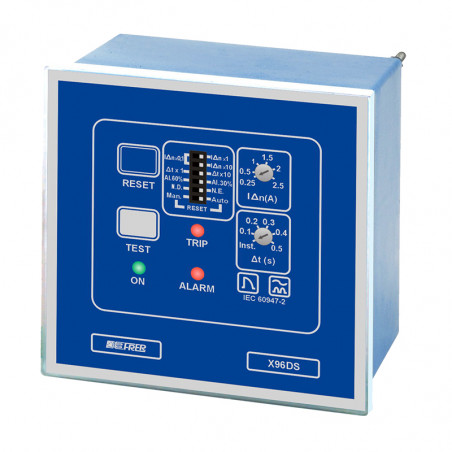

Kompaktowy przekaźnik prądu upływu X96DS
  • Kompaktowy przekaźnik prądu upływu X96DS

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: FRER

Kompaktowy przekaźnik prądu upływu X96DS

Zakres regulacji prądu 25mA...25A (3 zakresy)
Dokładność prądu +0/- 20% od 20% do100% f.s.
Zakres regulacji opóźnienia 0,1...5 sec (3 zakresy)
Dokładność opóźnienia ±10% wartości zadanej
Częstotliwość pracy 47...63Hz
Filtr trzecich harmonicznych Osłabienie 88% @ 150Hz
Charakterystyka Typ A wg.IEC775
Test połączenia toroidalny Ciągła
Styk podróżny SPDT, 5A 250Vac
Styk alarmowy N.E. - N.D. wybieralne
Temperatura pracy 0...+50°C, U.R. / R.H. <90% n.c.
Temperatura przechowywania -20...+70°C
Izolacja 2kV 50Hz, 1 min.
Połączenia Śruba max.2,5
Samogasnąca obudowa UL 94V0
Stopień ochrony obudowy IP40
Stopień ochrony zacisków IP20
Spełnia normy IEC 60947-2


Charakterystyka

Zasilanie Standart Va.c. (±10%, 45÷65Hz, 3VA) 115 - 230 V
Na zamówienie (dodatkowo płatne) Va.c. (±10%, 45÷65Hz, 3VA) 115 - 230 V 24V; 48V; 400V
Vd.c. (-15...+20%, 3W) 24V; 48V; 110V; 220V
Va.c./d.c. (5VA/5W) 20÷60V; 80÷260V


Opis

Seria przekaźników prądu upływu X96DS przeznaczona jest do pomiaru upływów lub niewyważonych strat spowodowanych przez prądy lub sprzęt do izolacji przewodów. Reaguję w przypadku, gdy ustalone limity zostały przekroczone, wyłączając zasilanie uszkodzonego systemu.

Ponadto do styków wyłączania (dwukrotny wzrost dla większej elastyczności zastosowań), jest również dostępny styk alarmowy, przydatny do wskazania potrzeby o konserwacji zapobiegawczej w celu uniknięcia nieoczekiwanych przerw zasilania.

Powstanie upływu powoduje, że powstaje różnica prądów między przewodami „zasilającym” i „powrotnym”. Jest to tzw. prąd różnicowy, który można mierzyć przy pomocy przekładnika Ferrantiego.

Jeżeli izolacja jest uszkodzona, pojawia się upływ i nierówność prądów indukuje w uzwojeniu wtórnym przekładnika napięcie. Wartość tego napięcia jest oceniana przez obwody pomiarowe przekaźnika różnicowoprądowego i stanowi podstawę do sygnalizacji poziomu upływu i zgłoszenia alarmu.



Główne cechy

  • Szeroki zakres prądów wyzwalających i opóźnień, aby zagwarantować niezbędną selektywność w celu utrzymania w eksploatacji części systemu.
  • Trzy zakresy wyłączenia prądu i opóźnienia aby zwiększyć dokładność ustawień.
  • Ciągła kontrola połączenia z transformatorem toroidalnym mierzona na uzwojeniach, z wyświetlaniem komunikatu ostrzegawczego w przypadku wyniku ujemnego
  • Wybór ręczny lub automatyczny reset.
  • Wejścia dla zdalnego resetu.
