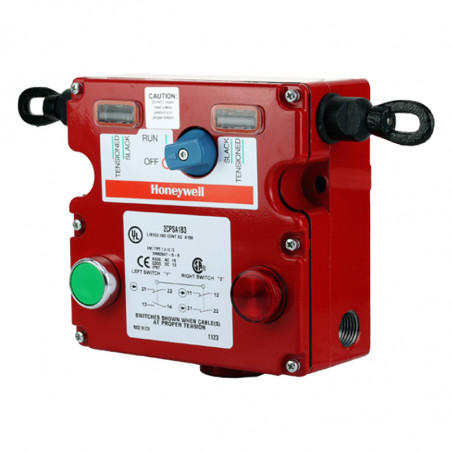

Linkowy wyłącznik bezpieczeństwa serii CPS

Linkowe wyłączniki serii CPS zapewniają łatwo dostępną możliwość awaryjnego wyłączenia maszyny.

Jest to tanie rozwiązanie w porównaniu do montażu dużej ilości wyłączników awaryjnego zatrzymania. Linkowe wyłączniki bezpieczeństwa nie stanowią zabezpieczenia personelu. Używane są w celu zapobieżenia ewentualnym zniszczeniom sprzętu. Wyłącznik serii CPS został zaprojektowany, aby zapewnić awaryjne zatrzymanie nie osłoniętych taśmociągów i linii montażowych.

Wyłącznik 1CPS został zaprojektowany dla zapewnienia awaryjnego stopu w miejscach gdzie zabezpieczana długośćl inii nie przekracza 76m. Jest to ekonomiczne rozwiązanie dla krótszych odległości oraz zabezpieczania stref typowych zautomatyzowanych Systemów. Wyłącznik 2CPS może zabezpieczyć bardzo długie linie do 152m.

Linia w środku wskaźnika napięcia linki pokazuje prawidłowy naciąg, umożliwia to łatwe przygotowanie wyłącznika. Styki z wymuszonym otwarciem są zamknięte w czasie, gdy linka aktywująca jest odpowiednio naciągnięta a przełącznik kasujący jest ustawiony w pozycji RUN.

Wyłącznik CPS jest wykonany zgodnie z normami: 73/23/EEC, 93/68/EEC, 98/37/EEC, IEC/EN 60947-1; IEC/EN 60947-5-1; IEC/EN 60947-5-5.

Właściwości

• wymuszone otwarcie styków normalnie zamkniętych
• konfiguracja styków:
  2CPS: 2NO/2NZ, 1NO/3NZ lub 4NZ
  1CPS: 1NO/1NZ, 2NO/2NZ, 1NO/3NZ lub 4N
• długość linki 76 m (250 ft) w środowisku o zmianach temperatury w zakresie ±17°C, dłuższe linki można zamontować w zależności od zmian temperatury i sposobu montażu
• 3 konfiguracje styków (2CPS)
• możliwość montażu wymiennych styków (2CPS)
• duża wnęka na okablowanie z okablowaniem prostym
• wskaźnik zadziałania 24VDC lub 120VAC
• złote styki standardowo w 2CPS, na zamówienie w 1CPS
• obudowa z odlewu aluminiowego

Przykładowe aplikacje

• systemy przenośników taśmowych w magazynach i centrach dystrybucji,
• systemy przenośników taśmowych o dużej wibracji,
• przenośniki taśmowe narażone na duże zmiany temperatury,
• długie systemy taśmociągów, gdzie wymagany jest łatwy system okablowania - status jest wymagany,
• systemy nawadniania wężami,
• sprzęt pakujący,
• linie montażowe.

Dane techniczne

1 normalnie zamknięty/ 1 normalnie otwarty	2 normalnie zamknięte/ 2 normalnie otwarte	3 normalnie zamknięte/ 1 normalnie otwarty	4 normalnie zamknięte	Wskaźnik
				A: 24V LED | | |
				B: 120V LED | | |

A = Lewy wyłącznik
B = Prawy wyłącznik
C = Luźna linka
D = Prawidłowo napięta linka
E = Linka naciągnięta
F = Napięcie linki = 111 N (25 Ib)
G = Napięcie linki= 133 N (30 Ib)
H = Napięcie linki = 178 N (40 lb)
I = Uziemienie
