Gyártó: METCASE

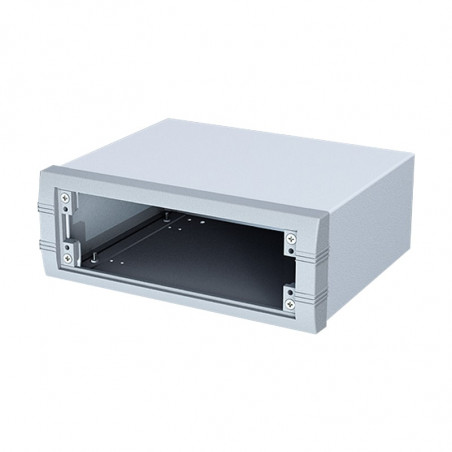

Obudowa pulpitowa UNIMET

Nowoczesna obudowa pulpitowa, na biurko czy pod urządzenie pomiarowe. Obudowa ta występuje w wersji z i bez uchwytu. Przedni panel zamawia się oddzielnie.

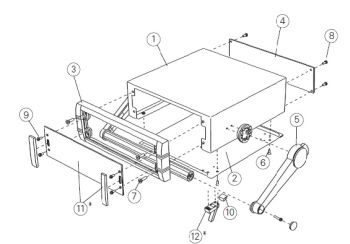

Obudowa pulpitowa UNIMET 1) Górna część obudowy
2) Podstawa
3) Przednia ramka
4) Tylny panel
5) Uchwyt do przenoszenia / zależnie od wersji
6) Śruby M3 x 8 mm ( 4 szt.)
7) Śruby M4 x 16 mm ( 2/4 szt.)
8) Śruby M3 x 8 mm ( 4 szt.)
9) Śruby M3 x 8 mm ( 4 szt.)
10) Gumowe nóżki ( 4 szt.)
11) Zestaw przedniego panelu / opcja
12) Stopki z ABSu / opcja


Standardowe kolory

  • Szary RAL 7035
  • Szary RAL 7040

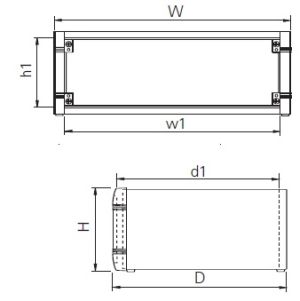

Wymiary i rysunki Unimet

Obudowa pulpitowa UNIMET wymiar


NumerWersjaHWDd1w1
Przedni panel		h1
Przedni panel
M 56 23 005 1 50 (1.96”) 230 (9.05”) 190 (7.48”) 171.8 (6.76”) 199.5 (7.85”) 33.6 (1.32”)
M 56 23 105 2 85 (3.34”) 230 (9.05”) 190 (7.48”) 172.2 (6.77”) 199.5 (7.85”) 65.1 (2.56”)v
M 56 25 105 3 85 (3.34”) 250 (9.84”) 260 (10.23”) 242.2 (9.53”) 219.5 (8.64”) 65.1 (2.56”)
M 56 35 205 4 120 (4.72”) 350 (13.77”) 260 (10.23”) 242.2 (9.53”) 319.5 (12.58”) 100.1 (3.94”)
M 56 25 305 5 150 (5.90”) 250 (9.84”) 260 (10.23”) 242.2 (9.53”) 219.5 (8.64”) 130.1 (5.12”)
M 56 35 305 6 150 (5.90”) 350 (13.77”) 260 (10.23”) 242.2 (9.53”) 319.5 (12.58”) 130.1 (5.12”)



Unimet H

Obudowa pulpitowa UNIMET seria H

NumerWersjaHWDd1w1
Przedni panel		h1
Przedni panel
M 56 23 025 1H 50 (1.96”) 230 (9.05”) 190 (7.48”) 171.8 (6.76”) 199.5 (7.85”) 33.6 (1.32”)
M 56 23 125 2H 85 (3.34”) 230 (9.05”) 190 (7.48”) 172.2 (6.77”) 199.5 (7.85”) 65.1 (2.56”)
M 56 25 125 3H 85 (3.34”) 250 (9.84”) 260 (10.23”) 242.2 (9.53”) 219.5 (8.64”) 65.1 (2.56”)
M 56 35 225 4H 120 (4.72”) 350 (13.77”) 260 (10.23”) 242.2 (9.53”) 319.5 (12.58”) 100.1 (3.94”)
M 56 25 325 5H 150 (5.90”) 250 (9.84”) 260 (10.23”) 242.2 (9.53”) 219.5 (8.64”) 130.1 (5.12”)
M 56 35 325 6H 150 (5.90”) 350 (13.77”) 260 (10.23”) 242.2 (9.53”) 319.5 (12.58”) 130.1 (5.12”)


Zestaw przedniego panelu

Obudowa pulpitowa UNIMET zestaw

NumerWersjaABCD
M 57 00 607 1/1H 33.6 (1.32”) 199.5 (7.85”) 188 (7.40”) 22.1 (0.87”)
M 57 00 608 2/2H 65.1 (2.56”) 199.5 (7.85”) 188 (7.40”) 30.8 (1.21”)
M 57 00 613 3/3H 65.1 (2.56”) 219.5 (8.64”) 208 (8.18”) 30.8 (1.21”)
M 57 00 620 4/4H 100.1(3.94”) 319.5 (12.57”) 308 (12.12”) 65.8 (2.59”)
M 57 00 616 5/5H 130.1 (5.12”) 219.5 (8.64”) 208 (8.18”) 95.8 (3.77”)
M 57 00 621 6/6H 130.1 (5.12”) 319.5 (12.57”) 308 (12.12”) 95.8 (3.77”)


Zestaw do montażu płytki PCB

Zestaw do montażu płytki PCB

NumerArtykuł
M 56 00 001 1 + 2 x10


Stopki z ABSu

Zestaw do montażu płytki PCB

NumerArtykuł
M 56 00 015 1 + 2 x4
M 56 00 045 1 + 2 x4 + 3 x2
