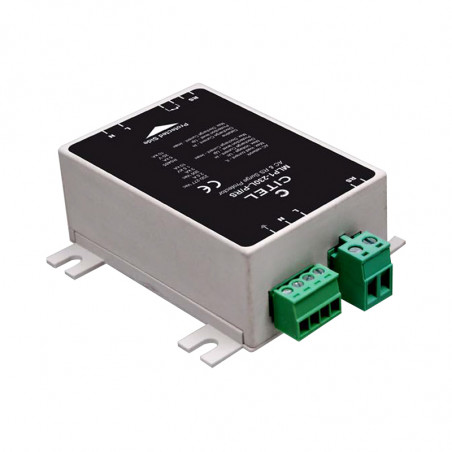

Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-230x-x-2L dla instalacji 2-fazowej
  • Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-230x-x-2L dla instalacji 2-fazowej

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: CITEL

Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-230x-x-2L dla instalacji 2-fazowej

Opis

  • Dla oświetlenia LED tuneli, ulic i obiektów
  • Na przyłącza śrubowe lub z okablowaniem
  • Wersje IP20 i IP65
  • Dla klasy ochrony I lub II
  • Ochrona AC lub ochrona AC i przewodów sterowniczych
  • Stworzone dla Uoc
    10kV i I max
    10kA do zastosowań zewnętrznych
  • Optyczna i zdalna sygnalizacja (opcja)
  • W ofercie wiele wykonań

Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-230x-x-2L dla instalacji 2-fazowej



Dane techniczne

Opis MLPx-230-x-x-2L
Zastosowanie 230-277V AC
Maks.  znam. prąd obciążenia IL 2,5A
Najwyższe napięcie trwałej pracy L‑N UC 305V AC
Najwyższe napięcie trwałej pracy L‑L UC 480V AC
Prąd upływu IPE brak
Znamionowy prąd wyładowczy
(15 x 8/20 µs) na biegun		 In 5kA
Maks.  prąd wyładowczy
(1 x 8/20 µs) na biegun		 Imax 10kA
Udar kombinowany
(1.2/50 µs ‑ 8/20 µs)		 Uoc 10kV / 5kA
Napięciowy poziom ochrony przy In Up 1,5kV
Wytrzymałość zwarciowa ISCCR 10000A


Właściwości mechaniczne
Termiczne urządzenie odłączające wewnątrz
Wymiary montażowe patrz rysunek
Średnica kabla przyłączeniowego MLPx-x-W kabel 1,5 mm²
Średnica kabla przyłączeniowego MLPx-x-P śruba maks.  1,5 mm²
Sygnalizacja uszkodzenia wyłączona dioda LED
Zdalna sygnalizacja tylko przy MLPx-230S-x-2L
Sposób montażu ściana / płyta montażowa
Zakres  temperatur pracy -40 do  +85°C
Materiał obudowy poliwęglan UL94-V0
Klasa ochrony klasa  I (MLP1-x) - klasa  II (MLP2-x)


Normy kontrolne
IEC 61643-11         Międzynarodowa ogranicznik typu 2+3
EN 61643-11          Europa ogranicznik typu 2+3


Opis MLP1-230L-W-2L MLP2-230L-P-2L MLP2-230S-P-2L MLP2-230S-W-2L
Napięcie znamionowe 230 - 277V AC
Maks.  znam. prąd obciążenia IL 2,5A
Najwyższe napięcie trwałej pracy L-N Uc 305V AC
Najwyższe napięcie trwałej pracy L-L Uc 480V AC
Prąd upływu IPE brak nie dotyczy brak
Znamionowy prąd wyładowczy
(15 x 8/20 µs) na biegun		 In 5kA
Maks.  prąd wyładowczy
(1 x 8/20 µs) na biegun		 Imax 10kA
Udar kombinowany
(1,2/50 µs - 8/20 µs)		 Uoc 10kV / 5kA
Napięciowy poziom ochrony przy In Up 1,5kV
Wytrzymałość zwarciowa ISCCR 10000A


Właściwości mechaniczne
Odłącznik termiczny wewnątrz
Wymiary montażowe patrz rysunek
Przekrój przewodu (AC) kabel maks.  1,5mm² śruba maks.  1,5mm²
Przekrój przewodu (sygnał) kabel maks.  1mm² śruba maks.  1mm²
Sygnalizacja uszkodzenia przerwa w zasilaniu i wyłączona dioda LED odłączony ogranicznik i wyłączona dioda LED
Zdalna sygnalizacja brak bezpotencjałowy zestyk przełączalny / 250V AC - 30VDC - 3A
Sposób montażu ściana / płyta montażowa
Zakres  temperatur pracy -40 do  + 85°C
Materiał obudowy poliwęglan UL94-V0
Stopień ochrony obudowy IP65 IP20 IP65
Klasa ochrony klasa  I klasa  II klasa  I


Normy kontrolne
IEC 61643-11 (AC SPD) klasa  II+III test
EN 61643-11 (AC SPD) klasa  II+III test
IEC 61643-21 (komunikacyjny ogranicznik) - C2


Wymiary i schematy


Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-230x-x-2L dla instalacji 2-fazowej wymiary

Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-230x-x-2L dla instalacji 2-fazowej schemat

GDT: Gazowy iskiernik wyładowczy
G3: 3-biegunowy iskiernik gazowy
V: Blok warystorów dużej mocy
Ft: Zabezpieczenie termiczne
t°: Termiczne urządzenie odłączające
REMOTE: Zdalna sygnalizacja
MI: Sygnalizacja uszkodzenia
