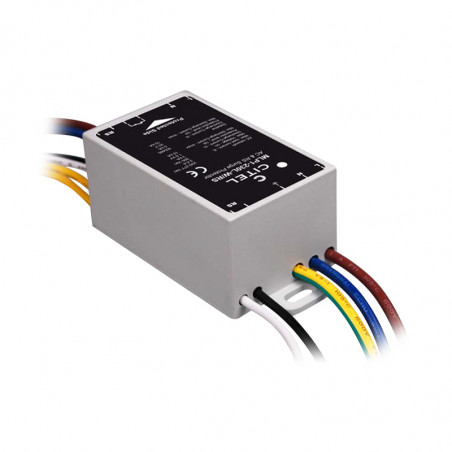

Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-xxx dla instalacji 1-fazowej
  • Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-xxx dla instalacji 1-fazowej

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: CITEL

Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-xxx dla instalacji 1-fazowej

Opis

  • Dla oświetlenia LED tuneli, ulic i obiektów
  • Na przyłącza śrubowe lub z okablowaniem
  • Wersje IP20 i IP65
  • Dla klasy ochrony I lub II
  • Ochrona AC lub ochrona AC i przewodów sterowniczych
  • Stworzone dla Uoc
    : 10kV i I max
    : 10kA do zastosowań zewnętrznych
  • Optyczna i zdalna sygnalizacja (opcja)
  • W ofercie wiele wykonań

Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-xxx dla instalacji 1-fazowej



Dane techniczne

Opis MLPx-120-x MLPx-230-x MLPx-x-x/RS MLPx-x-x/DL
specyfikacja dla zasilania AC specyfikacja dla przesytu danych
Zastosowanie   110 - 120V AC 230 - 277V AC RS485 lub 0-10V DC DALI
Maks. znam. prąd obciążenia Il 2,5A separacja obwodu prądowego / 16A separacja równoległa 300 mA
Najwyzsze napięcie trwałej pracy Uc 180V AC 305V AC 15V DC 28V DC
Prąd upływu IPE brak
Znamionowy prąd wyładowczy (15 x 8/20 [js] na biegun In 5kA 5kA (M 100A(M LP1-xx]
LP2-xx]
Maks. prąd wyładowczy (1 x 8/20 js] na biegun 1 max 10kA 10kA(M 200A (M LP1 -xx] LP2-xx]
Udar kombinowany (1.2/50 js - 8/20 js] Uoc 10kV / 5kA wg IEC test klasy III 10kV / 10kA wg IEEE C62.41.1
Napięciowy poziom ochrony przy In Up 1kV / 1,5kV 1,5kV / 1,5kV 30V 40V
Wytrzymałość zwarciowa Isccr 10000A


Właściwości mechaniczne
Termiczne urządzenie odłączające wewnątrz -
Wymiary montażowe patrz rysunek -
Średnica kabla przyłączeniowego MLPx-x-W kabel 1,5 mm2 1 mm2
Średnica kabla przyłączeniowego aMLPx-x-P śruba maks. 1,5 mm2 zacisk śrubowy maks. 1,5 mm2
Sygnalizacja uszkodzenia wyłączona dioda LED brak przesyłu danych i zwarcie
Zdalna sygnalizacja bezpotencjałowy zestyk przełączalny* brak
Sposób montażu ściana / płytć a montażowa
Zakres temperatur pracy -40 do +85°C
Materiał obudowy poliwęglan UL94-V0
Klasa ochrony klasa I (MLP1-x] - klasa II (MLP2-x]
1 Normy kontrolne
IEC 61643-11 Międzynarodowa ogranicznik przepięć typu 2+3


Opis   1 MLP1-230L-W MLP2-230L-P MLP2-230-P MLP2-230S-P/RS
Napięcie znamionowe     230 - 277V AC
Maks. znam. prąd obciążenia IL   2,5A separacja obwodu prądowego / 16A separacja równoległa
Najwyższe napięcie trwałej pracy UC   305V AC
Prąd upływu IPE brak   nie dotyczy
Przepięcie dorywcze TOV UT   335V / 5 s
Przepięcie dorywcze TOV     440 V / 120 min
Znamionowy prąd wyładowczy (15 x 8/20 js] na biegun In   5kA
Maks. prąd wyładowczy (8/20 js] na biegun I max   10kA
Udar kombinowany (1,2/50 js - 8/20 js] Uoc   10kV / 5kA wg IEC test klasy III 10kV / 10kA wg IEEE C62.41.1
Napięciowy poziom ochrony przy In Up   1,5kV
Wytrzymałość zwarciowa ISCCR   10000A


Ogranicznik przepięć toru sygnałowego
Przewód przesyłu danych brak RS485 lub 0-10V DC
Najwyższe napięcie trwałej pracy - 12V DC
Maks. napięcie sieci - 300mA
Znamionowy prąd wyładowczy - 100A
Maks. prąd wyładowczy - 200A
Napięciowy poziom ochrony - 20V


Właściwości mechaniczne
Odłącznik termiczny wewnątrz
Przekrój przewodu (AC] kabel maks. 1,5 mm2 śruba maks. 1,5 mm2
Przekrój przewodu (Daten] kabel maks. 1 mm2 śruba maks. 1 mm2
Sygnalizacja uszkodzenia przerwa w zasilaniu i wyłączona dioda LED odłączony ogranicznik i wyłączona dioda LED
Zdalna sygnalizacja bezpotencjałowy zestyk przeła- brak czalny 250V AC - 30VDC - 3A
Zakres temperatur pracy -40 do + 85°C
Stopień ochrony obudowy IP65 IP20
Klasa ochrony klasa I klasa II


Normy kontrolne
IEC 61643-1 1 (AC SPD] ogranicznik przepięć typu 2+3
IEC 61643-21 (komunikacyjny ogranicznik] - C2


Artykuł Numer Artykuł Numer Artykuł Numer Artykuł Numer Artykuł Numer Artykuł Numer
MLP1-230L-P 721211 MLP1-230L-P/DL 721231 MLP1-230L-P/RS 721251 MLP1-230L-W 711211 MLP1-230L-W/DL 711231 MLP1-230L-W/RS 711251
MLP1-230S-P 721201 MLP1-230S-P/DL 721221 MLP1-230S-P/RS 721241 MLP1-230S-W 711201 MLP1-230S-W/DL 711221 MLP1-230S-W/RS 711241
MLP1-230-W 711261 MLP2-230L-P 721212 MLP2-230L-P/DL 721232 MLP2-230L-P/RS 721252 MLP2-230LS-P 721272 MLP2-230LS-W 711272
MLP2-230L-W 711212 MLP2-230L-W/DL 711232 MLP2-230L-W/RS 711252 MLP2-230-P 721262 MLP2-230S-P 721202 MLP2-230S-P/DL 721222
MLP2-230S-P/RS 721242 MLP2-230S-W 711202 MLP2-230S-W/DL 711222 MLP2-230S-W/RS 711242 MLP2-230-W 711262


Wymiary i schematy


Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-xxx dla instalacji 1-fazowej wymiary

Ograniczniki przepięć typu 2+3 (C+D) Seria MLPx-xxx dla instalacji 1-fazowej schemat

GDT: Gazowy iskiernik wyładowczy
G3: 3-biegunowy iskiernik gazowy
V: Blok warystorów dużej mocy
Ft: Zabezpieczenie termiczne
t°: Termiczne urządzenie odłączające
REMOTE: Zdalna sygnalizacja
MI: Sygnalizacja uszkodzenia
