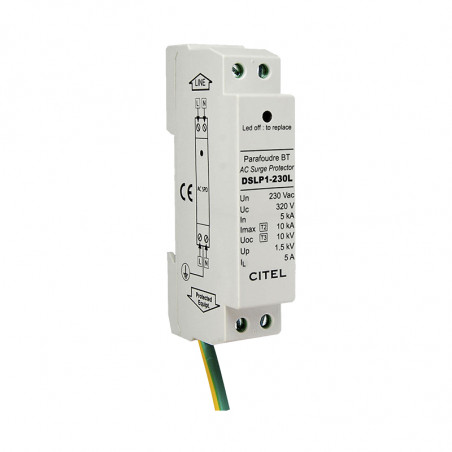

Ograniczniki przepięć z okablowaniem typu 2+3 (C+D)DSLP1-230L
  • Ograniczniki przepięć z okablowaniem typu 2+3 (C+D)DSLP1-230L

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: CITEL

Ograniczniki przepięć z okablowaniem typu 2+3 (C+D)DSLP1-230L

Opis

  • Kompaktowe ograniczniki przepięć typu 2+3
  • Bardzo kompaktowy (niewielka głębokość zabudowy)
  • Montaż na szynie DIN
  • Okablowanie z zaciskiem śrubowym
  • Optyczny wskaźnik uszkodzeń
  • Aparat uszkodzony - separacja sieci i obwodu prądowego
  • Zgodny z normą EN 61643-11

Ograniczniki przepięć z okablowaniem typu 2+3 (C+D)DSLP1-230L



Dane techniczne

Opis MLPC1-230L-V
Zastosowanie 230-277V AC
Maks. znam. prąd obciążenia IL 5A
Najwyższe napięcie trwałej  pracy UC 320V AC
Znamionowy prąd wyładowczy
(15 x 8/20 µs)		 In 5kA
Maks. prąd wyładowczy
(1 x 8/20 µs)		 Imax 10kA
Udar kombinowany  (IEC 61643-11)
(1.2/50 µs - 8/20 µs)		 Uoc 10kV / 5kA
Udar kombinowany  IEEE (C62.41.2)
(1.2/50 µs - 8/20 µs)		 Uoc 10kV / 10kA
Napięciowy poziom ochrony przy In Up 1,5kV
Wytrzymałość zwarciowa ISCCR 10000A


Właściwości mechaniczne
Termiczne urządzenie odłączające wewnątrz
Wymiary montażowe patrz rysunek
Przekrój przewodów AC zacisk śrubowy max. 1,5 mm²
Uziemienie przewód 2 mm² - długość 60 cm
Aparat uszkodzony odłączenie od sieci i od obwodu prądowego
Wyświetlacz stanu LED
Zdalna sygnalizacja brak
Sposób montażu szyna TH35 mm
Zakres temperatur pracy -40 do +85°C
Materiał obudowy PA66 UL94-V0
Stopień ochrony IP20


Normy kontrolne
PN-EN 61643-11       Polska ogranicznik przepięć typu 2+3
EN 61643-11            Europa Low Voltage SPD (class II [&] III test)
IEC 61643-21            Międzynarodowa -
Numer artykułu 352913


Wymiary i schematy


Ograniczniki przepięć z okablowaniem typu 2+3 (C+D)DSLP1-230L wymiary
Ograniczniki przepięć z okablowaniem typu 2+3 (C+D)DSLP1-230L schemat

GDT: Gazowy iskiernik wyładowczy
V: Blok warystorów dużej mocy
Ft: Zabezpieczenie termiczne
t°: Termiczne urządzenie odłączające
