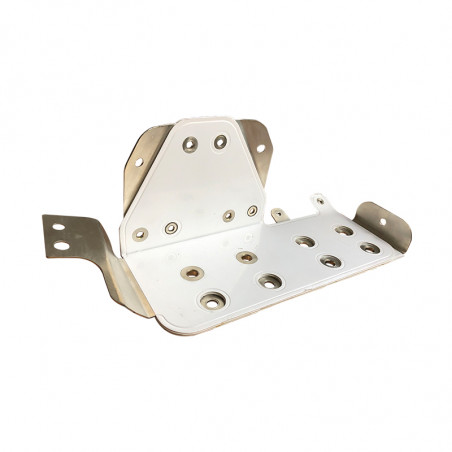

Połączenia typu BUSBAR
Połączenia typu BUSBAR

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Połączenia typu BUSBAR

A busbar egy technológiailag fejlett megoldás az elektromos áram szállítására, ideális olyan alkalmazásokhoz, amelyek nagy teljesítményt és alacsony induktivitást igényelnek. A busbarok többrétegű felépítéssel rendelkeznek, amelyekben az áramot vezető rétegeket dielektromos anyag választja el. Ezek a csatlakozások alacsony impedanciájúak, megbízhatóak, és segítenek felgyorsítani a szerelési folyamatot, valamint helyet takarítanak meg a hagyományos kábelezéshez képest.

A DACPOL-nál elérhető busbarok egyedi rendelésre készülnek, és az ügyfél rajzai szerint.

A busbarok műszaki paraméterei

Munka feszültség 0~20kV
Névleges áram 0~3600A
Maximális méret (dimenziók) 900~1900MM
Éghetőségi teszt UL94 V-0 ; EN45545
Vezető anyag T2Cu、1060 AL
A vezető felületkezelése ezüstözés, ónbevonás, nikkel bevonás
Csatlakozási típusok préselés, szegecselés, hegesztés
Szigetelési ellenállás 20MΩ~ ∞
Részleges kisülés Kevesebb, mint 10PC
Munka hőmérsékleti tartomány -40+105 °C
Szigetelő anyagok PET , PI , NOMEX, epoxi gyanta

A busbar csatlakozások előnyei

  • alacsony induktivitású csatlakozások
  • magas ellenállás a nagy áramerősségű áramokkal szemben
  • magas dielektrikus szilárdság
  • alacsony impedancia
  • magas minőségű vezető és szigetelő anyagok használata
  • alkalmas a nehéz környezeti körülmények között való működéshez
  • éghetőségi teszt megfelelősége UL94 V-0 és EN 45545 szabványoknak
  • helytakarékosság
  • gyors szerelés
  • jó hőelvezetés

A busbarok példás alkalmazásai

Vasúti közlekedés

A vasúti közlekedésben a laminált busbarok elengedhetetlen részei az elektromos rendszereknek, biztosítva a megbízható áramátvitelt magas feszültségek és áramok mellett. Alacsony induktív felépítésüknek köszönhetően minimalizálják az energia veszteségeket, ami kulcsfontosságú a vontatórendszerek hatékonysága szempontjából.

Energetikai ipar

A laminált busbarok alkalmazása az energetikai hálózatokban, ahol a magas áramok és feszültségek elleni ellenállás kulcsfontosságú. A busbarok biztonságos és stabil áramátvitelt biztosítanak az erőművekben és alállomásokon, minimalizálva az induktivitásból eredő veszteségeket.

Autóipar

Az elektromos járművek, különösen az elektromos és hibrid autók elektromos rendszereiben a laminált busbarokat használják az áram áramlásának kezelésére a nehéz környezeti feltételek között. Stabilitást és biztonságot biztosítanak alacsony és közepes feszültségű rendszerekben.

Megújuló energiaforrások

A szélgenerátorokban a busbarok a generátorokból a hálózatba történő áramátvitelre szolgálnak. Külső hatásokkal szembeni ellenállásuknak és alacsony induktivitásuknak köszönhetően ideálisak a változó hőmérsékletek és magas áramterhelés mellett történő munkavégzéshez. A laminált busbarokat a napenergia rendszerekben is használják a napelemekből az elektromos energia hatékony átvitelére. Többrétegű felépítésük biztosítja a stabilitást és a magas teljesítményt, ami kulcsfontosságú a nagy napelemes rendszerek esetén.

Kevésbé
Olvass tovább
