Precyzyjne przetworniki prądowe

Precyzyjne przetworniki prądowe dedykowane są dla elektronicznych pomiarów napięcia: DC, AC, impulsowego, operując w zakresie od 12,5 A do nawet 24 kA. Dostępne są w wersjach na płytkę PCB oraz z otworem na przewód. Doskonała liniowość przez cały zakres powoduje, że z powodzeniem mogą być wykorzystane w aplikacjach laboratoryjnych, medycznych oraz wszelkich innych, gdzie konieczna jest wysoka precyzja pomiarowa.

I_PN = 12.5 A ... 600 A

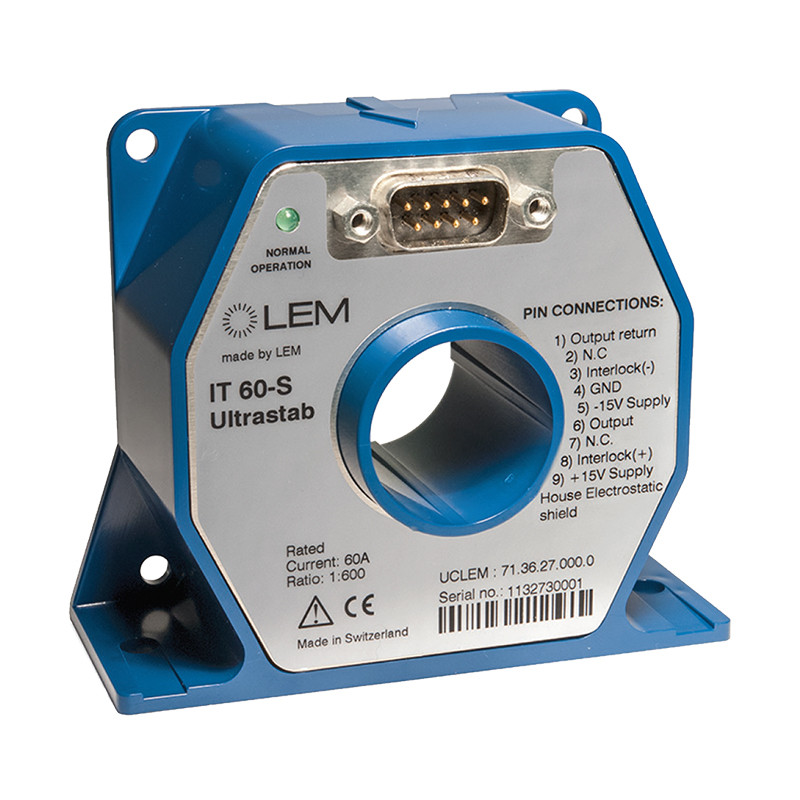

Type		ITN 12-P	IT 60-S	IT 200-S	ITB 300-S	IT 400-S	ITL 900-T	ITN 600-S
Prąd znamionowy IPN [ADC]		12.5	60	200	300	400	400	600
Prąd znamionowy IPN [ARMS]		8.8	42	141	300	282	400	424
Zakres pomiarowy IP [A]		± 12.5	±60	±200	±450	±400	±900	±600
Metoda pomiaru		Fluxgate IT
Napięcie zasilania UC [V]		±15	±15	± 15	±15	±15	± 15	± 15
Sygnał wyjściowy Vout/Iout @IPN		50 mA	100 mA	200 mA	150 mA	200 mA	266.66 mA	400 mA
Pasmo przenoszenia BW [kHz] j)		DC-500 (3dB)	DC-800 (3dB)	DC-500 (3dB)	DC-100 (3dB)	DC-500 (3dB)	DC-200 m) (3dB)	DC-300 (3dB)
Liniowość EL (ppm) i) k)		4	20	3	10	3	1	1.5
Offset IOE/VOE(ppm) i) k)		500	250	80	666	40	10	15
Szum (RMS) (ppm) (DC-100Hz) k)		0.5	1	1	N/A	0.5	0.017 (0.125Hz-1 kHz)	0.3
Szum (RMS) (ppm) (DC-50kHz) k)		10 (DC-100kHz)	15	15	N/A	8	0.006 (1 kHz-30kHz)	15 (DC-100kHz)
Współczynnik temperaturowy TCICE/ TCVCE (ppm/K)k)		2	2.5	2	6.66	1	0.3	0.5
Zakres temp. pracy TA[oC]		10...+45	10...+50	10...+50	-40...+85	10...+50	10...+50	10...+50
Montaż	PCB	•
	Panelowy		•	•	•	•	•	•
Średnica okna pomiarowego		Zintegrowany	26	26	21.5	26	Zintegrowany z szyną o srednicy 19mm	30
Inne cechy		Metalowa obudowa chroniąca przed oddziaływaniem pól zewnętrznych
Wymiary

I_PN = 700 A ... 4000 A

Type	IT 700-S	IT 700-SPR	IT 700-SB	ITN 900-S	IT 1000-S/SP1	ITL 4000-S
Prąd znamionowy IPN [ADC]	700	700	700	900	1000	4000
Prąd znamionowy IPN [ARMS]	495	495	495	636	707	4000
Zakres pomiarowy IP [A]	± 700	± 700	± 700	±900	±1000	± 12000
Metoda pomiaru	Fluxgate IT
Napięcie zasilania UC [V]	± 15	± 15	± 15	±15	±15	±24
Sygnał wyjściowy Vout/Iout @IPN	400 mA	400 mA	10 V	600 mA	1 A	1.6 A
Pasmo przenoszenia BW [kHz] j)	DC-100 (3dB)	DC-100 (3dB)	DC-100 (3dB)	DC-300 (3dB)	DC-500 (3dB)	DC-50 n) (1dB)
Liniowość EL (ppm) i) k)	3	3	30	1	3	100
Offset IOE/VOE(ppm) i) k)	50	50	60	10	50	62.5
Szum (RMS) (ppm) (DC-100Hz) k)	0.5	1	2	0.2	N/A	125 (0.1 Hz-10kHz)
Szum (RMS) (ppm) (DC-50kHz) k)	6	16	10	10	6	125 (0.1Hz-10kHz)
Współczynnik temperaturowy TCICE /TCVCE (ppm/K)k)	0.5	0.5	4	0.3	0.5	1.38
Zakres temp. pracy TA[oC]	10...+50	10...+50	10...+50	10...+50	10...+50	-40...+70
Montaż panelowy	•	•	•	•	•	•
Średnica okna pomiarowego	30	30	30	30	30	268
Inne cechy		Programowany od 80A z krokiem 10A			Szerokie pasmo przenoszenia
Wymiary

I_PN = 600 A ... 5000 A

Type	ITZ 600-SPR	ITZ 600-SBPR	ITZ 2000-S	ITZ 2000-SB	ITZ 2000-SPR	ITZ 2000-SBPR	IT 5000-S
Prąd znamionowy IPN [ADC]	600	600	2000	2000	2000	2000	5000
Prąd znamionowy IPN [ARMS]	424	424	1414	1414	1414	1414	3535
Zakres pomiarowy IP [A]	±600	±600	±2000	±2000	±2000	±2000	±5000
Metoda pomiaru	Fluxgate IT
Napięcie zasilania UC [V]	100-240 VAC 50/60 Hz
Sygnał wyjściowy Vout//Iout @IPN	1 A	10 V	2 A	10 V	1 A	10 V	2 A
Pasmo przenoszenia BW [kHz] j)	DC-500 o) (3dB)	DC-300 o) (3dB)	DC-300 o) (3dB)	DC-300 o) (3dB)	DC-80 o) (3dB)	DC-80 o) (3dB)	DC-80 o) (3dB)
Liniowość EL (ppm) i) k)	1	10	2	11	2	11	3
Offset IOE/VOE(ppm) i) k)	2	3	2	3	2	3	2
Szum (RMS) (ppm) (DC-100Hz) k)	11 (DC-10kHz)	8 (DC-10kHz)	3 (DC-10kHz)	3 (DC-10kHz)	7 (DC-10kHz)	2 (DC-10kHz)	2.5 (DC-10kHz)
Szum (RMS) (ppm) (DC-50kHz) k)	28 (DC-100kHz)	60 (DC-100kHz)	27 (DC-100kHz)	60 (DC-100kHz)	42 (DC-100kHz)	60 (DC-100kHz)	20 (DC-100kHz)
Współczynnik temperaturowy TCICE /TCVCE (ppm/K)k)	0.1	0.3	0.1	0.3	0.1	0.3	0.1
Zakres temp. pracy TA[oC]	0…+55 Głowica pomiarowa +10…+40 Ukł. elektr.
Montaż - Głowica pomiarowa + ukł. el. (19’’ rack)	•	•	•	•	•	•	•
Średnica okna pomiarowego	25.4	25.4	50	50	50	50	140.3
Inne cechy	Programowany co 20A w zakresie 40-620A	Programowany co 20A w zakresie 40-620A			Programowany co 125A w zakresie 125-2000A	Programowany co 125A w zakresie 125-2000A
Wymiary

I_PN = 5000 A ... 24000 A

Type	ITZ 5000-SB	ITZ 10000-S	ITZ 10000-SB	ITZ 16000-S	ITZ 16000-SB	ITZ 24000-S
Prąd znamionowy IPN [ADC]	5000	10000	10000	16000	16000	24000
Prąd znamionowy IPN [ARMS]	3535	7070	7070	11314	11314	16970
Zakres pomiarowy IP [A]	±5000	±10000	±10000	±16000	±16000	± 24000
Metoda pomiaru	Fluxgate IT
Napięcie zasilania UC [V]	100-240 VAC 50/60 Hz
Sygnał wyjściowy Vout/Iout @IPN	10 V	2 A	10 V	2 A	10 V	3 A
Pasmo przenoszenia BW [kHz] j)	DC-80 o) (3dB)	DC-20o) (3d B)	DC-20 o) (3d B)	DC-3o) (3dB)	DC-3o) (3dB)	DC-2 o) (3dB)
Liniowość EL (ppm) i) k)	11	5	12	6	12	6
Offset IOE/VOE(ppm) i) k)	3	2	3	2	3	2
Szum (RMS) (ppm) (DC-100Hz) k)	2.5 (DC-10kHz)	8 ( DC-10kHz)	8 (DC-10kHz)	8 (DC-10kHz)	8 (DC-10kHz)	8 (DC-10kHz)
Szum (RMS) (ppm) (DC-50kHz) k)	60 (DC-100kHz)	20 (DC-100kHz)	60 (DC-100kHz)	20 (DC-100kHz)	60 (DC-100kHz)	20 (DC-100kHz)
Współczynnik temperaturowy TCICE /TCVCE (ppm/K)k)	0.3	0.1	0.3	0.1	0.3	0.1
Zakres temp. pracy TA[oC]	0…+55 Głowica pomiarowa +10…+40 Ukł. elektr.
Montaż - Głowica pomiarowa + ukł. el. (19’’ rack)	•	•	•	•	•	•
Średnica okna pomiarowego	140.3	100	100	150.3	150.3	150.3
Wymiary

Uwagi:
ⁱ⁾ Liniowość mierzona dla sygnału DC
^j) Pasmo przenoszenia mierzone przy niskich sygnałach – amplituda 0,5% prądu znamionowego (DC)
^k) Wszystkie wartości ppm odniesione do znamionowych sygnałów wtórnych V_OUT lub I_OUT przy znamionowym prądzie DC; dla ITL 900-T odniesione do znamionowego sygnału wtórnego I_OUT=600mA
^l) Prąd offsetu + własne magnesowanie + wpływ pola magnetycznego ziemi dla T_A=+25°C
^m) Niski sygnał – 5% pądu znamionowego I_PN (DC), 32A_RMS
ⁿ⁾ Niski sygnał 40A _RMS
^o) Pasmo mierzone przy niskich sygnałach – amplituda 1% prądu znamionowego (DC)
N/A – niedostępny
