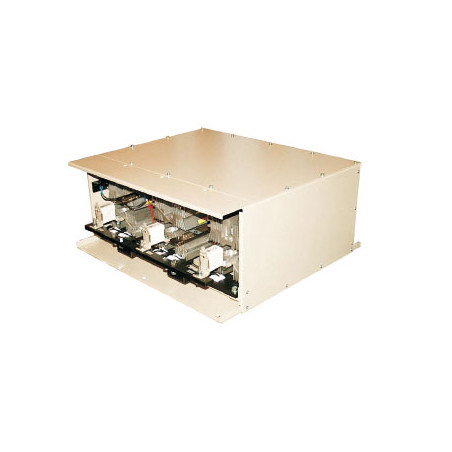

Trójfazowe prostowniki tyrystorowe serii PT3R

Trójfazowe prostowniki tyrystorowe serii PT3R

Prostowniki tyrystorowe wykorzystywane do regulacji napięcia lub prądu zasilającego odbiorniki DC.
Posiadają dużą trwałość, odporność na przepięcia występujące w sieci zasilającej. Zapewniają cichą pracę oraz zgodność z PN-EN 60146-1-1:2002.



Dane techniczne

Prąd znamionowy 500A, 700 A, 900 A, 1000 A, 1200 A, 1500 A
Napięcie zasilania 3 x 400 V, 50 Hz
Napięcie zasilania sterownika 3 x 230 V, 50 Hz
Tolerancja napięcia zasilania -15% ÷ +10%Un
Sygnały sterujące* 0 - 10 V, 4-20mA
Sterowanie tyrystorów fazowe
Zabezpieczenie przeciwprzepięciowe tłumiki RC
Zabezpieczenie zwarciowe bezpieczniki topikowe szybkie
Chłodzenie wymuszone
Obudowa metalowa, lakierowana
Napięcie probiercze izolacji 2,5 kV
Stopień ochrony obudowy IP00
Stopień zanieczyszczenia 3
Zakres temperatur pracy 0 ÷ 50°C
Zakres temperatur magazynowania -20 ÷ +60°C
Wilgotność względna do 85% (bez kondensacji)
Wysokość n.p.m. do 1000 m bez ograniczenia mocy


Typoszereg

Typ Prąd znamionowy
[A]		 Zacisk toru głównego Wymiary (L x W x H)
[mm]		 Masa
[kg]
PT3R 500 120 zaciski śrubowe 550 x 588 x 250 40
PT3R 700 160 zaciski śrubowe 550 x 588 x 250 40
PT3R 900 200 zaciski śrubowe 550 x 588 x 250 40
PT3R1200 250 zaciski śrubowe 840 x 720 x 310 85
PT3R1500 450 zaciski śrubowe 840 x 720 x 310 85

Uwaga:
*) Proszę w zamówieniu podać rodzaj sygnału sterującego



Schemat połączeń
