Gyártó: Igus

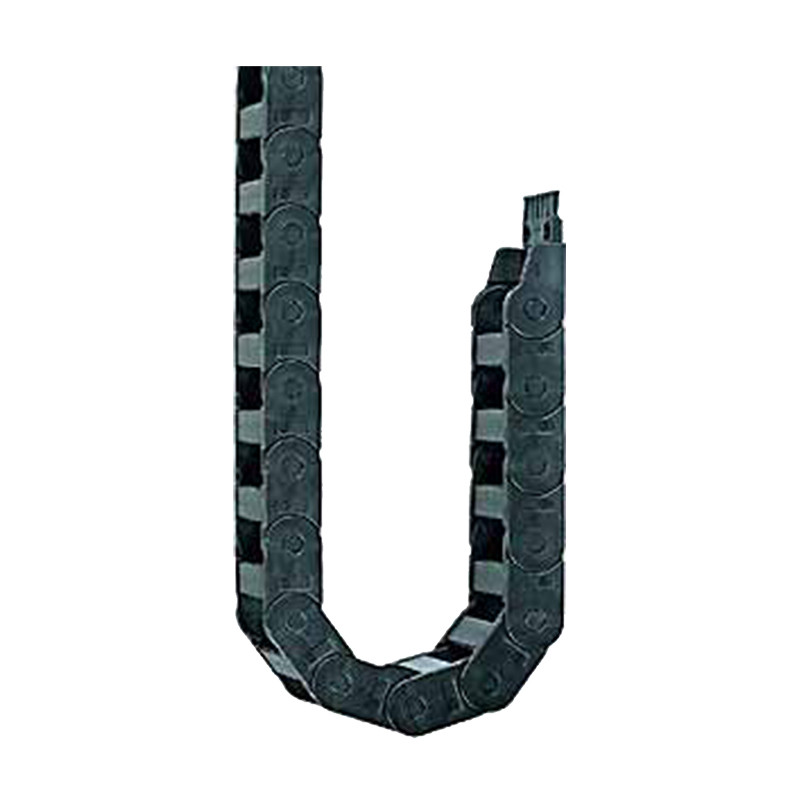

Prowadniki kablowe seria 200 240 250

Właściwości

    • Podwójny system zderzakowy dla dużych długości samonośnych
    • System otwierania służący do szybkiego otwierania, zarówno z prawej jak i z lewej strony
    • Poprzeczki z wysokim zakresem blokad
    • Boczna powierzchnia ślizgowa dla montażu bocznego
    • Przetestowane i wypróbowane zamknięcia wsporników mocujących
    • Możliwość zintegrowanego odciążenia ciągu
    • Seria 240 otwieranie wzdłuż wewnętrznego promienia
    • Seria 250 otwieranie wzdłuż zewnętrznego promienia
    • Seria 240 otwierana wzdłuż wew. promienia może być kombinowana z serią 250 otwieraną wzdłuż zew. promienia

Prowadniki kablowe seria 200 Prowadniki kablowe seria 240 Prowadniki kablowe seria 200 250
Seria 200 Seria 240 Seria 250


Nazwa prowadnika Szerokość wew. Bi
[mm]		 Szerokość zew. Ba [mm] Promień gięcia R
[mm]		 Otwieranie wzdłuż promienia
200.02.055.0 25 41 55 -
200.02.075.0 25 41 75 -
200.02.100.0 25 41 100 -
200.02.150.0 25 41 150 -
200.02.175.0 25 41 175 -
200.02.200.0 25 41 200 -
200.02.225.0 25 41 225 -
200.02.250.0 25 41 250 -
200.03.055.0 38 54 55 -
200.03.075.0 38 54 75 -
200.03.100.0 38 54 100 -
200.03.150.0 38 54 150 -
200.03.175.0 38 54 175 -
200.03.200.0 38 54 200 -
200.03.225.0 38 54 225 -
200.03.250.0 38 54 250 -
200.05.055.0 57 73 55 -
200.05.075.0 57 73 75 -
200.05.100.0 57 73 100 -
200.05.150.0 57 73 150 -
200.05.175.0 57 73 175 -
200.05.200.0 57 73 200 -
200.05.225.0 57 73 225 -
200.05.250.0 57 73 250 -
200.07.055.0 77 93 55 -
200.07.075.0 77 93 75 -
200.07.100.0 77 93 100 -
200.07.150.0 77 93 150 -
200.07.175.0 77 93 175 -
200.07.200.0 77 93 200 -
200.07.225.0 77 93 225 -
200.07.250.0 77 93 250 -
200.09.055.0 90 106 55 -
200.09.075.0 90 106 75 -
200.09.100.0 90 106 100 -
200.09.150.0 90 106 150 -
200.09.175.0 90 106 175 -
200.09.200.0 90 106 200 -
200.09.225.0 90 106 225 -
200.09.250.0 90 106 250 -
200.10.055.0 103 119 55 -
200.10.075.0 103 119 75 -
200.10.100.0 103 119 100 -
200.10.150.0 103 119 150 -
200.10.175.0 103 119 175 -
200.10.200.0 103 119 200 -
200.10.225.0 103 119 225 -
200.10.250.0 103 119 250 -
200.12.055.0 125 141 55 -
200.12.075.0 125 141 75 -
200.12.100.0 125 141 100 -
200.12.150.0 125 141 150 -
200.12.175.0 125 141 175 -
200.12.200.0 125 141 200 -
200.12.225.0 125 141 225 -
200.12.250.0 125 141 250 -
240.02.055.0 25 41 55 wewnętrznego
240.02.075.0 25 41 75 wewnętrznego
240.02.100.0 25 41 100 wewnętrznego
240.02.150.0 25 41 150 wewnętrznego
240.02.175.0 25 41 175 wewnętrznego
240.02.200.0 25 41 200 wewnętrznego
240.02.225.0 25 41 225 wewnętrznego
240.02.250.0 25 41 250 wewnętrznego
240.03.055.0 38 54 55 wewnętrznego
240.03.075.0 38 54 75 wewnętrznego
240.03.100.0 38 54 100 wewnętrznego
240.03.150.0 38 54 150 wewnętrznego
240.03.175.0 38 54 175 wewnętrznego
240.03.200.0 38 54 200 wewnętrznego
240.03.225.0 38 54 225 wewnętrznego
240.03.250.0 38 54 250 wewnętrznego
240.05.055.0 57 73 55 wewnętrznego
240.05.075.0 57 73 75 wewnętrznego
240.05.100.0 57 73 100 wewnętrznego
240.05.150.0 57 73 150 wewnętrznego
240.05.175.0 57 73 175 wewnętrznego
240.05.200.0 57 73 200 wewnętrznego
240.05.225.0 57 73 225 wewnętrznego
240.05.250.0 57 73 250 wewnętrznego
240.07.055.0 77 93 55 wewnętrznego
240.07.075.0 77 93 75 wewnętrznego
240.07.100.0 77 93 100 wewnętrznego
240.07.150.0 77 93 150 wewnętrznego
240.07.175.0 77 93 175 wewnętrznego
240.07.200.0 77 93 200 wewnętrznego
240.07.225.0 77 93 225 wewnętrznego
240.07.250.0 77 93 250 wewnętrznego
240.09.055.0 90 106 55 wewnętrznego
240.09.075.0 90 106 75 wewnętrznego
240.09.100.0 90 106 100 wewnętrznego
240.09.150.0 90 106 150 wewnętrznego
240.09.175.0 90 106 175 wewnętrznego
240.09.200.0 90 106 200 wewnętrznego
240.09.225.0 90 106 225 wewnętrznego
240.09.250.0 90 106 250 wewnętrznego
240.10.055.0 103 119 55 wewnętrznego
240.10.075.0 103 119 75 wewnętrznego
240.10.100.0 103 119 100 wewnętrznego
240.10.150.0 103 119 150 wewnętrznego
240.10.175.0 103 119 175 wewnętrznego
240.10.200.0 103 119 200 wewnętrznego
240.10.225.0 103 119 225 wewnętrznego
240.10.250.0 103 119 250 wewnętrznego
240.12.055.0 125 141 55 wewnętrznego
240.12.075.0 125 141 75 wewnętrznego
240.12.100.0 125 141 100 wewnętrznego
240.12.150.0 125 141 150 wewnętrznego
240.12.175.0 125 141 175 wewnętrznego
240.12.200.0 125 141 200 wewnętrznego
240.12.225.0 125 141 225 wewnętrznego
240.12.250.0 125 141 250 wewnętrznego
250.02.055.0 25 41 55 zewnętrznego
250.02.075.0 25 41 75 zewnętrznego
250.02.100.0 25 41 100 zewnętrznego
250.02.150.0 25 41 150 zewnętrznego
250.02.175.0 25 41 175 zewnętrznego
250.02.200.0 25 41 200 zewnętrznego
250.02.225.0 25 41 225 zewnętrznego
250.02.250.0 25 41 250 zewnętrznego
250.03.055.0 38 54 55 zewnętrznego
250.03.075.0 38 54 75 zewnętrznego
250.03.100.0 38 54 100 zewnętrznego
250.03.150.0 38 54 150 zewnętrznego
250.03.175.0 38 54 175 zewnętrznego
250.03.200.0 38 54 200 zewnętrznego
250.03.225.0 38 54 225 zewnętrznego
250.03.250.0 38 54 250 zewnętrznego
250.05.055.0 57 73 55 zewnętrznego
250.05.075.0 57 73 75 zewnętrznego
250.05.100.0 57 73 100 zewnętrznego
250.05.150.0 57 73 150 zewnętrznego
250.05.175.0 57 73 175 zewnętrznego
250.05.200.0 57 73 200 zewnętrznego
250.05.225.0 57 73 225 zewnętrznego
250.05.250.0 57 73 250 zewnętrznego
250.07.055.0 77 93 55 zewnętrznego
250.07.075.0 77 93 75 zewnętrznego
250.07.100.0 77 93 100 zewnętrznego
250.07.150.0 77 93 150 zewnętrznego
250.07.175.0 77 93 175 zewnętrznego
250.07.200.0 77 93 200 zewnętrznego
250.07.225.0 77 93 225 zewnętrznego
250.07.250.0 77 93 250 zewnętrznego
250.09.055.0 90 106 55 zewnętrznego
250.09.075.0 90 106 75 zewnętrznego
250.09.100.0 90 106 100 zewnętrznego
250.09.150.0 90 106 150 zewnętrznego
250.09.175.0 90 106 175 zewnętrznego
250.09.200.0 90 106 200 zewnętrznego
250.09.225.0 90 106 225 zewnętrznego
250.09.250.0 90 106 250 zewnętrznego
250.10.055.0 103 119 55 zewnętrznego
250.10.075.0 103 119 75 zewnętrznego
250.10.100.0 103 119 100 zewnętrznego
250.10.150.0 103 119 150 zewnętrznego
250.10.175.0 103 119 175 zewnętrznego
250.10.200.0 103 119 200 zewnętrznego
250.10.225.0 103 119 225 zewnętrznego
250.10.250.0 103 119 250 zewnętrznego
250.12.055.0 125 141 55 zewnętrznego
250.12.075.0 125 141 75 zewnętrznego
250.12.100.0 125 141 100 zewnętrznego
250.12.150.0 125 141 150 zewnętrznego
250.12.175.0 125 141 175 zewnętrznego
250.12.200.0 125 141 200 zewnętrznego
250.12.225.0 125 141 225 zewnętrznego
250.12.250.0 125 141 250 zewnętrznego


Akcesoria


2...3PZ(B)
Element mocujący		 2...4PZ(B)
Punkt nieruchomy		 Element mocujący (z otworem)
2...3PZ(B)
Prowadniki kablowe seria 200 240 250 Prowadniki kablowe seria 200 240 250
2..4PZ(B)
Punkt nieruchomy(z trzpieniem)



Dla prowadnika serii Nr art. Pełny zestaw z grzebieniem Nr art. zestaw z grzebieniem +10 kabli grzeb. Nr art. Pełny zestaw bez grzebienia Wymiar A [mm]
200.02. 2020.34PZB 2020.34PZBK1 2020.34PZ 12
200.03. 2030.34PZB 2030.34PZBK1 2030.34PZ 25
200.05. 2050.34PZB 2050.34PZBK1 2050.34PZ 44
200.07. 2070.34PZB 2070.34PZBK1 2070.34PZ 64
200.09. 2090.34PZB 2090.34PZBK1 2090.34PZ 77
200.10. 2100.34PZB 2100.34PZBK1 2100.34PZ 90
200.12. 2100.34PZB 2100.34PZBK1 2100.34PZ 112
240.02. 2020.34PZB 2020.34PZBK1 2020.34PZ 12
240.03. 2030.34PZB 2030.34PZBK1 2030.34PZ 25
240.05. 2050.34PZB 2050.34PZBK1 2050.34PZ 44
240.07. 2070.34PZB 2070.34PZBK1 2070.34PZ 64
240.09. 2090.34PZB 2090.34PZBK1 2090.34PZ 77
240.10. 2100.34PZB 2100.34PZBK1 2100.34PZ 90
240.12. 2100.34PZB 2100.34PZBK1 2100.34PZ 112
250.02. 2020.34PZB 2020.34PZBK1 2020.34PZ 12
250.03. 2030.34PZB 2030.34PZBK1 2030.34PZ 25
250.05. 2050.34PZB 2050.34PZBK1 2050.34PZ 44
250.07. 2070.34PZB 2070.34PZBK1 2070.34PZ 64
250.09. 2090.34PZB 2090.34PZBK1 2090.34PZ 77
250.10. 2100.34PZB 2100.34PZBK1 2100.34PZ 90
250.12. 2100.34PZB 2100.34PZBK1 2100.34PZ 112
