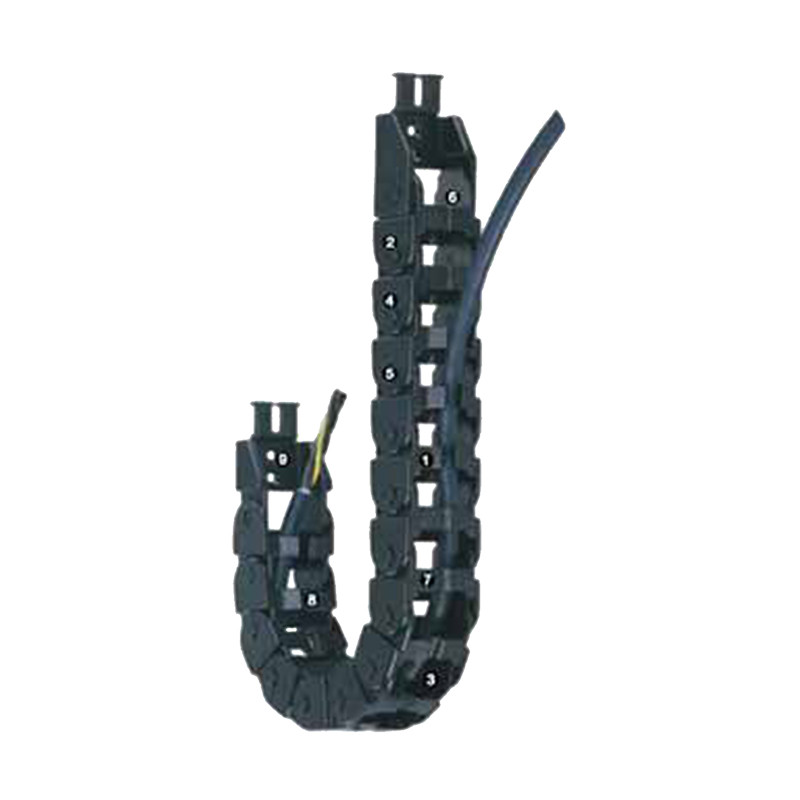

Prowadniki kablowe Seria E08 – Z08
  • Prowadniki kablowe Seria E08 – Z08

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Igus

Prowadniki kablowe Seria E08 – Z08

Właściwości

  • Proste wtykanie kabli
  • Mała podziałka zapewniająca cicha ciągłą pracę
  • Możliwość ograniczonego skrętu
  • Gładkie przyjazne kablom kontury wewnętrzne
  • Seria "E" poprzeczka jest dzielona wzdłuż zew. promienia
  • Seria "Z" poprzeczka jest dzielona wzdłuż wew. promienia
  • Opcja zintegrowanego odciążenia ciągu.
  • Podziałka P = 20mm, 1m = 50 ogniw

prowadniki kablowe seria E08 prowadniki kalbowe seria Z08
Seria E08 Seria Z08


Nazwa prowadnika Szerokość wew. Bi [mm] Szerokość zew. Ba [mm] Promień gięcia R [mm] Wypełnienie wzdłuż promienia
E08.10.028.0 10 18,2 28 zewnętrznego
E08.10.038.0 10 18,2 38 zewnętrznego
E08.10.048.0 10 18,2 48 zewnętrznego
E08.16.028.0 16 24,2 28 zewnętrznego
E08.16.038.0 16 24,2 38 zewnętrznego
E08.16.048.0 16 24,2 48 zewnętrznego
E08.20.028.0 20 28,2 28 zewnętrznego
E08.20.038.0 20 28,2 38 zewnętrznego
E08.20.048.0 20 28,2 48 zewnętrznego
E08.30.028.0 30 38,2 28 zewnętrznego
E08.30.038.0 30 38,2 38 zewnętrznego
E08.30.048.0 30 38,2 48 zewnętrznego
E08.40.028.0 40 48,2 28 zewnętrznego
E08.40.038.0 40 48,2 38 zewnętrznego
E08.40.048.0 40 48,2 48 zewnętrznego
E08.50.028.0 50 58,2 28 zewnętrznego
E08.50.038.0 50 58,2 38 zewnętrznego
E08.50.048.0 50 58,2 48 zewnętrznego
Z08.10.028.0 10 18,2 28 wewnętrznego
Z08.10.038.0 10 18,2 38 wewnętrznego
Z08.10.048.0 10 18,2 48 wewnętrznego
Z08.16.028.0 16 24,2 28 wewnętrznego
Z08.16.038.0 16 24,2 38 wewnętrznego
Z08.16.048.0 16 24,2 48 wewnętrznego
Z08.20.028.0 20 28,2 28 wewnętrznego
Z08.20.038.0 20 28,2 38 wewnętrznego
Z08.20.048.0 20 28,2 48 wewnętrznego
Z08.30.028.0 30 38,2 28 wewnętrznego
Z08.30.038.0 30 38,2 38 wewnętrznego
Z08.30.048.0 30 38,2 48 wewnętrznego
Z08.40.028.0 40 48,2 28 wewnętrznego
Z08.40.038.0 40 48,2 38 wewnętrznego
Z08.40.048.0 40 48,2 48 wewnętrznego
Z08.50.028.0 50 58,2 28 wewnętrznego
Z08.50.038.0 50 58,2 38 wewnętrznego
Z08.50.048.0 50 58,2 48 wewnętrznego


Akcesoria


Prowadniki kablowe Z08, E08 akcesoria
080.10.12-080.20.12 - Tylko środkowe otwory
080.30.12-080.50.12 - Wszystkie otwory


Dla prowadnika serii Nr art. Pełny zestaw z grzebieniem Nr art. Pełny zestaw bez grzebienia Ilość zębów Wymiar A [mm] wymiar B [mm]
E08.10. 080.10.12 PZ 080.10.12  1 - 18,2
E08.16. 080.16.12 PZ 080.16.12  2 - 24,2
E08.20. 080.20.12 PZ 080.20.12  2 - 28,2
E08.30. 080.30.12 PZ 080.30.12  3 22 38,2
E08.40. 080.40.12 PZ 080.40.12  4 32 48,2
E08.50. 080.50.12 PZ 080.50.12  5 42 58,2
Z08.10. 080.10.12 PZ 080.10.12  1 - 18,2
Z08.16. 080.16.12 PZ 080.16.12  2 - 24,2
Z08.20. 080.20.12 PZ 080.20.12  2 - 28,2
Z08.30. 080.30.12 PZ 080.30.12  3 22 38,2
Z08.40. 080.40.12 PZ 080.40.12  4 32 48,2
Z08.50. 080.50.12 PZ 080.50.12  5 42 58,2
