Przemysłowe media konwertery ETHERNET-światłowód-szyna DIN-seria EIR102
Przemysłowe media konwertery ETHERNET-światłowód-szyna DIN-seria EIR102

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: B&B Electronics

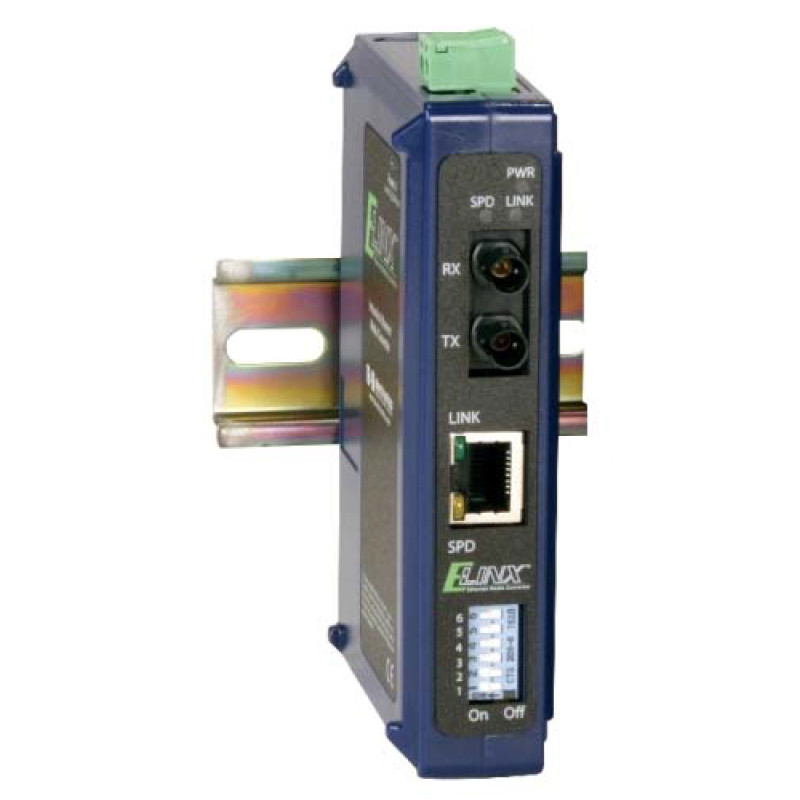

Przemysłowe media konwertery ETHERNET-światłowód-szyna DIN-seria EIR102

Cechy

  • Oszczędzająca miejsce, smukła obudowa IP30 z mocowaniem do szyny DIN.
  • Opcje obsługi światłowodów jedno- i wielomodowych. Dostępne złączki ST lub SC.
  • 10/100M, pełno-/pół-dupleksowe, MDI/MDI-X (automatyczna negocjacja).
  • Zgodność z normami IEEE 802.3/802.3u/802.3x.
  • Dostępne rozszerzenie zasięgu do 80 km.
  • Szeroki zakres napięcia zasilania, od 10 do 48VDC, z łatwą do podłączenia wymienną listwą zaciskową.
  • wskaźniki LED zasilania i przesyłu.
  • Przełącznik segmentowy kontroluje parametry:
    szybkości przesyłu 10/100 Mbps (automatyczny wybór lub wymuszenie)
    Tryb pełno- lub pół-dupleksowy (automatyczny lub wymuszony)
    Mechanizm LFPT - w razie utraty połączenia po jednej zamyka połączenie po drugiej stronie - (włączony lub wyłączony)
    Tryb podsłuchu (zapamiętywanie i przesyłanie lub bezpośrednie przesyłanie danych)


Opis funkcjonalny

Konwertery nośników umożliwiają wzajemną komunikację dwu urządzeniom ethernetowym, korzystającym z odmiennych nośników fizycznych przesyłu danych. W większości zastosowań konwertery nośników wykorzystuje się do konwersji miedzianego łącza ethernetowego na łącze światłowodowe. Światłowód może być wielomodowy lub jednomodowy, zaopatrzony zwykle w złączkę ST lub SC. Niektóre najpowszechniejsze powody wykorzystania konwertera nośników to rozbudowa sieci Ethernet, odporność na zakłócenia oraz ochrona przed przepięciami i mocnymi impulsami.

Oprócz tradycyjnej konwersji nośników, seria EIR102 umożliwia konwersję między różnymi światłowodami. Jest to bardzo wygodne podczas modernizacji, gdy zainstalowane światłowody nie pasują do typu światłowodu zastosowanego w nowo instalowanym sprzęcie. Niedopasowanie światłowodów jedno- i wielomodowych nie stanowi już problemu.



Informacje do zamówienia

Model Porty 10/100 Światłowód wielomodowy Światłowód jednomodowy
EIR102-MT 1 1 (ST)
EIR102-MC 1 1 (SC)
EIR102-SC 1   1 (SC)
EIR102-ST 1   1 (ST)
EIR102-SC40 1   1 (SC) 40km
EIR102-ST40 1   1 (ST) 40 km
EIR102-SC80 1   1 (SC) 80km
EIR102-ST80 1   1 (ST) 80 km
EIR102-MT-SC   1 (ST) 1 (SC)
EIR102-MT-ST   1 (ST) 1 (ST)
EIR102-MC-SC   1 (SC) 1 (SC)
EIR102-MC-ST   1 (SC) 1 (ST)

W sprawie innych typów światłowodów należy skontaktować się z producentem.



Konfiguracja

  1. Podłączyć zasilanie 10 – 48 VDC do wymiennej listwy zaciskowej u góry urządzenia.
  2. Skonfigurować konwerter ustawiając przełączniki segmentowe na przedzie urządzenia. Konwertery obsługujące jedynie światłowody posiadają 4-pozycyjny przełącznik segmentowy. Konwertery RJ-45-światłowód posiadają 6-pozycyjny przełącznik segmentowy. Tabela 1 przedstawia funkcje każdej pozycji przełącznika.
  3. Podłączyć kable sieciowe.


Funkcje przełącznika segmentowego

Pozycja przełącznika WŁ. WYŁ.
1 Podsłuch (zapamiętywanie i przesyłanie danych) Podsłuch (bezpośrednie przesyłanie danych)
2 Wyłączenie mechanizmu LFPT Włączenie mechanizmu LFPT
3 Górny port, wymuszony tryb półdupleksowy Górny port, wymuszony tryb pełnodupleksowy
4 Dolny port, wymuszony tryb półdupleksowy Dolny port, wymuszony tryb pełnodupleksowy
5* Wymuszona szybkość 10 Mbps po stronie RJ-45 Wymuszona szybkość 100 Mbps po stronie RJ-45
6* Wymuszony tryb pracy po stronie RJ-45 Włączona automatyczna negocjacja po stronie RJ-45


Specyfikacje

Technologia
Normy: IEEE802.3, 802.3u, 802.3x
Typ przetwarzania: Zapamiętywanie i przesyłanie w trybie pełnodupleksowym IEEE802.3x, kontrola przesyłu bez blokowania
Kontrola przesyłu: Kontrola przesyłu IEEE802.3x, kontrola zwrotna
Pamięć buforowa pakietów:
Rozmiar tablicy adresowej		 48 KB
2K adresów MAC


Interfejs
Porty RJ45: Automatyczna negocjacja 10/100BaseT(x), tryb pełno-/półdupleksowy, automatyczne połączenie MDI/MDI
Porty światłowodowe:
Wskaźniki LED:		 Porty 100BaseFX (wielomodowe lub jednomodowe ze złączką ST lub SC)
Zasilanie i przesył


Zasilanie
Napięcie wejściowe. 10 do 48 VDC.
Pobór prądu 140 mA przy 24VDC
Połączenie wejściowe Wymienialna listwa zaciskowa
Zabezpieczenie Zabezpieczenie przed odwrotną biegunowością


Środowisko pracy
Temperatura pracy 0 do 60°C
Temperatura przechowywania -40 do 80 °C
Wilgotność 0 do 95% bez kondensacji
Średni czas między awariami (światłowód/ światłowód) 269729 godzin
Średni czas między awariami (światłowód/ przewód miedziany) 292645 godzin


Specyfikacje mechaniczne
Obudowa Plastikowa obudowa IP 30
Wymiary (w/ST Con) 12,8x3,0x9,0 cm
Wymiary (w/SC Con) 12,8x3,0x9,0 cm
Instalacja montaż na szynie DIN, 35mm


Wymagane aprobaty
EMI FCC Część 15 Kl. A, CISPR (EN55022)
EMS EN6100-4-2 (ESD), EN6100-4-3 (RS), EN6100-4-4 (EFT), EN6100-4-5 (Przepięcia), EN6100-4-6
Inne (CS)


Światłowody

Model Odległość Długość fali Moc wyjściowa Czułość
EIR102-Mx 2 km 1310 nm 19 do 30 dBm ≤ - 32 dBm
EIR102-Sx 15 km 1310 nm FP 15 do 8 dBm ≤ - 32 dBm
EIR102-Sx40 40 km 1310 nm FP 5 do 0 dBm ≤ - 34 dBm
EIR102-Sx80 80 km 1550 nm DFB 5 do 0 dBm ≤ - 34 dBm

Uwaga: Specyfikacje modeli z mieszanymi typami światłowodów to kombinacje powyższych przypadków.
