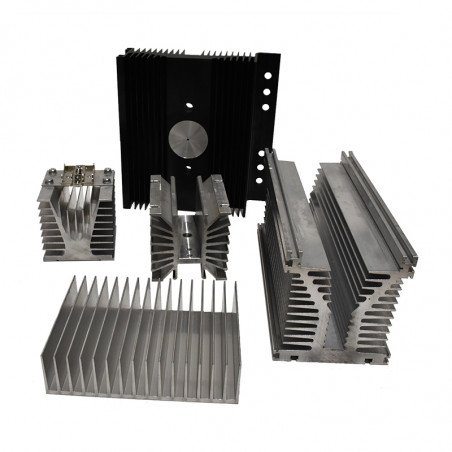

Radiatory powietrzne służą do odprowadzenia energii cieplnej wytwarzanej w czasie pracy przyrządu elektronicznego do otoczenia. Współpracują one z diodami, tyrystorami, tranzystorami, modułami, mostkami prostowniczymi, przekaźnikami itp. Dostarczamy radiatory o różnych długościach wg. życzeń Klienta oraz wykonujemy inną obróbkę mechaniczną (nawiercenie otworów zwykłych i gwintowanych, frezowanie powierzchni itp). Przykład oznaczenia: RE 120 oznacza radiator typu RE o długości 120mm. RM65gM12 oznacza radiator typu RM o długości 65mm z otworem gwintowanym M12.
Przykładowe oznaczenia: | RM 65 (profil RM, długość 65mm) RM 65g M12 (profil RM, długość 65mm, otwór gwintowany M12) RM 160g M20 (profil RM, długość 160 mm, otwór gwintowany M20) |
Ciężar: | 9 kg/mb |
Zastosowanie: | diody, tyrystory: D32, D42, D51, D52, D61, D62, D64, D66, T32, T51, T52, T61, T62, T64, T66, TS32 |
Przykładowe oznaczenia: | RF 60 (profil RF, długość 60mm) RF 100g M6 (profil RF, długość 100mm, otówr gwintowany M6) RF 120g M12 (profil RF, długość 120mm, otówr gwintowany M12) |
Ciężar: | 13,9 kg/mb |
Zastosowanie: | diody, tyrystory: D32, D42, D51, D52, D61, D62, D64, D66, T32, T51, T52, T61, T62, T64, T66, TS32, do modułów diodowych tyrystorowych, tranzystorowych. |
Przykładowe oznaczenia: | RD 114 (profil RD, długość 114mm) RD 140 (profil RD, długość 140mm)> |
Ciężar: | 8,7 kg/mb |
Zastosowanie: | diody, tyrystory: D63, D73, D75, D83, T63, T73, T75, T83. |
Przykładowe oznaczenia: | RP 127 (profil RP, długość 127mm) |
Ciężar: | 7 kg/mb |
Zastosowanie: | diody, tyrystory: D51, D52, T51, T52. |
Przykładowe oznaczenia: | RS 152 (profil RS, długość 152mm) |
Ciężar: | 9,3 kg/mb |
Zastosowanie: | diody, tyrystory: D61, D62, T61, T62 |
Surowy profil RU mamy w sztangach o długości = 2000mm
Przykładowe oznaczenia: | RU 152 (profil RU, długość 152mm) |
Ciężar: | 8,9 kg/mb |
Zastosowanie: | diody,tyrystory: D63, D73, D75, D83, T63, T73, T75, T83 |
Profil RY mamy w sztangach o długości 2000mm i w surowej postaci (hutniczej) ma technologicznie zagiętą tzw. "płetwę". Rysunek 1 przekroju surowego profilu RY z zagiętą płetwą. Aby z profilu RY można było budować bloki mocy to należy odpowiednio wyprostować tą zagiętą płetwę - patrz rysunek 2.
Surowy profil RY mamy w sztangach o długości = 2000mm. Docinamy na dowolne długości według życzenia. Możliwa jest dodatkowa obróbka mechaniczna (frezowanie, wiercenie) oraz obróbka galwaniczna.
Przykładowe oznaczenia: | RY-205/AL Oznacza: profil RY, docięty na długość 205mm, AL - czyste aluminium (CZ – czarna anoda) |
Ciężar: | około 16,05 kg |
Zastosowanie: | diody, tyrystory:D73, D83, D95, T73, T83, T95 |
Surowy profil RY1 mamy w sztangach o długości = 2000mm. Docinamy na dowolne długości według życzenia. Możliwa jest dodatkowa obróbka mechaniczna (frezowanie, wiercenie) oraz obróbka galwaniczna.
Przykładowe oznaczenia: | RY1-205/AL. Oznacza: profil RY1, docięty na długość 205mm, AL - czyste aluminium (CZ – czarna anoda) |
Ciężar: | około 16,09 kg |
Zastosowanie: | diody, tyrystory:D73, D83, D95, T73, T83, T95 |
Surowy profil P8394 mamy w magazynie w sztangach o długości 1000 mm. Na zamówienie możliwe jest dostarczenie profiu w dowolnych długościach hutniczych, do długości = 4000mm. Docinamy na dowolne długości według życzenia. Możliwa jest dodatkowa obróbka mechaniczna (frezowanie, wiercenie) oraz obróbka galwaniczna.
Przykładowe oznaczenia: | P8394/300/AL Oznacza: profil P8394, docięty na długość 300mm, AL - czyste aluminium (CZ – czarna anoda) |
Ciężar: | około 29,73 kg/mb |
Zastosowanie: | do diód, tyrystorów, przekaźników półprzewodnikowych, mostków półprzewodnikowych |
Surowy profil RE mamy w sztangach o długości = 2000mm
Rozstaw rowków teowych = 80mm
Przykładowe oznaczenia: | RE - 100 (profil RE, długość 100mm) |
Ciężar: | 18,7 kg/mb |
Zastosowanie: | do modułów diodowych tyrystorowych, tranzystorowych mostków prostowniczych. |
Surowy profil RE1 mamy w sztangach o długości = 2000mm
Rozstaw rowków teowych = 92mm
Przykładowe oznaczenia: | RE1 - 100 (profil RE1 długość 100mm) |
Ciężar: | 18,24 kg/mb |
Zastosowanie: | do modułów diodowych tyrystorowych, tranzystorowych mostków prostowniczych. |
Surowy profil RE2 mamy w sztangach o długości = 2000mm
Rozstaw rowków teowych = 112mm
Przykładowe oznaczenia: | RE2 - 100 (profil RE2 długość 100mm) |
Ciężar: | 22,6 kg/mb |
Zastosowanie: | do modułów diodowych tyrystorowych, tranzystorowych mostków prostowniczych. |
Zapinka całkowicie stalowa z zapięciem sprężynowym. Może być mocowana do radiatorów. Umożliwia mocowanie radiatorów na szynę TS35 (DIN).
Surowy profil RH mamy w sztangach o długości = 2000mm
Przykładowe oznaczenia: | RH-100 (profil RH długość 100mm) |
Ciężar: | 3,6 kg/mb |
Zastosowanie: | do diod, tyrystorów, tranzystorów |
Przykładowe oznaczenia: | RE 180 (profil RE o długości 180mm) RE 180K3+W, (profil RE o długości 180mm nawiercony z jednej strony pod wentylator z 3 otworami) RE-350K3+2W (profil RE o długości 180mm nawiercony z dwóch stron pod wentylator z 3 otworami) |
Surowy profil RK mamy w sztangach o długości = 2000mm
Przykładowe oznaczenia: | RK-100 (profil RK o długości 100mm) |
Ciężar: | 4,65 kg/mb |
Zastosowanie: | do diod, tyrystorów, tranzystorów przekaźników, mostków prostowniczych |
Przykładowe oznaczenia: | RK1-1000 (profil RK1 o długośc 1000mm) |
Ciężar: | 6,24 kg/mb |
Zastosowanie: | do diod, tyrystorów, tranzystorów przekaźników, mostków prostowniczych |
Przykładowe oznaczenia: | RK3-100 (profil RK3 o długości 100mm) |
Ciężar: | 8,16 kg/mb |
Zastosowanie: | do diod, tyrystorów, tranzystorów przekaźników, mostków prostowniczych |
Przykładowe oznaczenia: | RK4-100 (profil RK4 o długośći 100mm) |
Ciężar: | 4,72 kg/mb |
Zastosowanie: | do diod, tyrystorów, tranzystorów przekaźników, mostków prostowniczych |
Przykładowe oznaczenia: | RK5-150 (profil RK5 o długości 150mm) |
Ciężar: | 4,66 kg/mb |
Zastosowanie: | do diod, tyrystorów, tranzystorów przekaźników, mostków prostowniczych |
Surowy profil W3456 mamy w sztangach o długości = 2500mm
Przykładowe oznaczenia: | W3456 - 1000 (profil W3456 o długości 1000mm) |
Ciężar: | 24,70 kg/mb |
Zastosowanie: | do diod, tyrystorów, tranzystorów przekaźników, mostków prostowniczych |
Zastosowanie: | do elementów półprzewodnikowych dużej mocy oraz diód małych mocy |
Ciężar | 3,00 kg/mb |
Ciężar: | 2,1 kg/mb |
Zastosowanie: | do przekaźników półprzewodnikowych firmy CRYDOM |
Przykładowe oznaczenia: | W3432 - 400 (profil W3432 o długości 400mm) |
Ciężar: | 9,80 kg/mb |
Zastosowanie: | do diod, tyrystorów, tranzystorów przekaźników, mostków prostowniczych |
Gotowe radiatory-anodowane i czernione; możliwość dostawy sprężyny dociskowej.
Przykładowe oznaczenia: | PR-32/25,4/SE, PR-32/38,1/SE, PR-32/50,8/SE |
Zastosowanie: | do przekaźników półprzewodnikowych średniej mocy. |
Zastosowanie: | do modułów diodowych, tyrystorowych, tranzystorowych i przekażników |
Ciężar: | 8,60kg/mb |
Zastosowanie: | do modułów diodowych, tyrystorowych, tranzystorowych i przekażników |
Ciężar | 18.00 kg/mb |
Zastosowanie: | do modułów diodowych, tyrystorowych, tranzystorowych i przekażników |
Surowy profil P300-84 mamy w magazynie w sztangach o długości 1000 mm. Na zamówienie możliwe jest dostarczenie profiu w dowolnych długościach hutniczych, do długości = 4000mm. Docinamy na dowolne długości według życzenia. Możliwa jest dodatkowa obróbka mechaniczna (frezowanie, wiercenie) oraz obróbka galwaniczna.
Przykładowe oznaczenia: | P300-84/330/AL Oznacza: profil P300-84, docięty na długość 330mm, AL - czyste aluminium (CZ – czarna anoda) |
Ciężar: | około 28,44 kg/mb |
Zastosowanie: | do diod, tyrystorów, przekaźników półprzewodnikowych, mostków półprzewodnikowych |
Profil jest przystosowany do wymuszonego przepływu powietrza, przy pomocy wentylatorów.
Zastosowanie: | do elementów półprzewodnikowych dużej mocy |
Ciężar | 20,00 kg/mb |
Jest to najszerszy, możliwy profil tłoczony w całości, w jednym kawałku. Surowy profil P288 mamy w magazynie w sztangach o długości 1000 mm. Na zamówienie możliwe jest dostarczenie profiu w dowolnych długościach hutniczych, do długości = 2000mm. Docinamy na dowolne długości według życzenia. Możliwa jest dodatkowa obróbka mechaniczna (frezowanie, wiercenie) oraz obróbka galwaniczna.
Przykładowe oznaczenia: | P288/500/AL Oznacza: profil P288, docięty na długość 500mm, AL - czyste aluminium (CZ – czarna anoda) |
Ciężar: | około 38,00 kg/mb |
Zastosowanie: | do diod, tyrystorów, przekaźników półprzewodnikowych, mostków półprzewodnikowych |
Zastosowanie: | do elementów półprzewodnikowych dużej mocy. |
Typ | Szerokość B [mm] |
Liczba żeberek |
---|---|---|
PR255 | 300 | 22 |
PR256 | 400 | 30 |
PR257 | 500 | 38 |
PR258 | 600 | 46 |
PR259 | 750 | 58 |
