Separator 2-kanałowy MTL4516/C-MTL5516C

Układ MTLx516/C umożliwia wysterowanie dwóch obciążeń w strefie bezpiecznej poprzez przełącznik, przekaźnik lub czujnik zbliżeniowy umieszczony w przestrzeni zagrożonej wybuchem. Alarmy błędu linii obsługiwane są przez oddzielny przekaźnik i sygnalizowane w górnej części modułu. Zmiana fazy poszczególnych kanałów realizowana jest poprzez zmienialny przekaźnik w bocznej części modułu.


Charakterystyka techniczna


Liczba kanałów

Dwa
Dopuszczenia przełączników Zone 0, IIC, T6, strefa zagrożona wybuchem
Div 1, Group A, strefa zagrożona wybuchem
Dopuszczenia czujników zbliżeniowych Zone 0, IIC, T4-T6 w zależności od atestu, strefa zagrożona wybuchem
Div 1, Group A, strefa zagrożona wybuchem
Wejścia od strony niebezpiecznej Wejścia zgodnie z normą BS EN60947-5:6:2001 odpowiednią dla czujników zbliżeniowych (NAMUR)
Napięcie zasilania czujnika

7 – 9V DC dla 1 kOhm +/- 10%
Charakterystyki wejścia/wyjścia Normalna faza:
• Wyjścia zamknięte jeśli wejście >2,1 mA (< 2 kOhm w obwodzie wejścia)
• Wyjścia otwarte jeśli wejście <1,2 mA (>10 kOhm w obwodzie wejścia)
wejścia)Histereza: 200 uA (650 Ohm) znamionowe
Detekcja błędu linii (LFD) – gdy funkcja jest wybrana*

Opcję dostępne dla użytkownika poprzez przełączniki z boku obudowy. Błąd linii jest sygnalizowany diodą LED. W przypadku wykrycia błędu linii, wyjście przekaźnikowe jest uziemiane.
Załączenie alarmu przy otwartym obwodzie gdy Iin < 50 uA
Wyłączenie alarmu przy otwartym obwodzie gdy Iin > 250 uA
Załączenie alarmu przy zwarciu gdy Rin < 100 Ohm
Wyłączenie alarmu przy zwarciu gdy Rin > 360 Ohm
Wyjścia w strefie bezpiecznej Dwa jednopolowe przekaźniki ze zmiennymi stykami
Sygnalizacja LED Zielony: układ jest zasilany poprawnie
Żółty: w przypadku aktywnego wyjścia
Czerwony: sygnalizacja LFD oraz mruganie żółtej diody LED
Maks. pobór prądu 35 mA dla 24V DC
Dyssypacja mocy 0,84W dla 24V
Opis dla każdego kanału Uo=10.5V Io=14mA Po=37mW Um = 253VDC

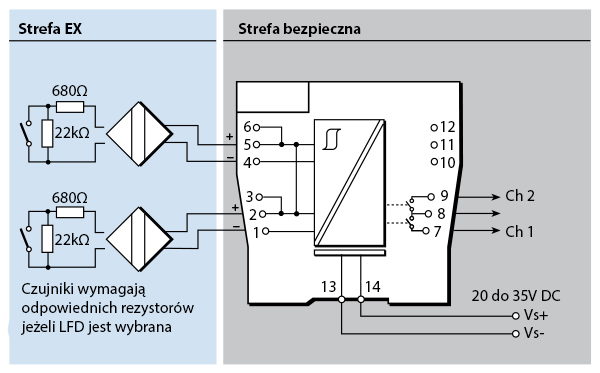

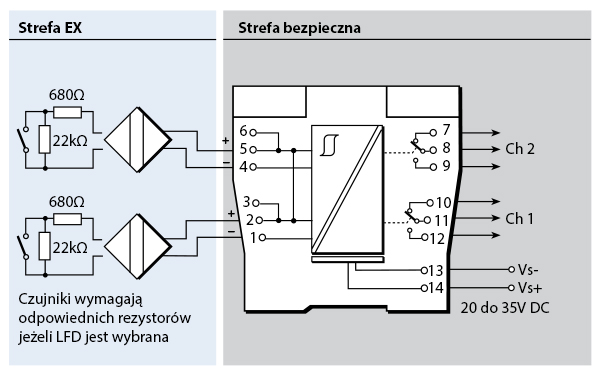

(*) Uwaga: w razie wykorzystywania funkcjonalności LFD rezystory muszą być dobrane z odpowiednim stykiem wejściowym:
500 Ohm do 1 kOhm szeregowo z przełącznikiem
20 kOhm do 25 kOhm równolegle z przełącznikiem
(**) Uwaga: obciążenie o charakterze reaktywnym musi być odpowiednio uziemione.

Charakterystyka przekaźnika


 MTL4516/CMTL5516C
Czas odpowiedzi Max 10 ms Max 10 ms
Parametry styków (strefa bezpieczna) 10W, 0.5A, 35V DC 250V ac, 2A, cosØ >0.7, 40V dc, 2A, obciążenie rezystywne
Parametry styków (strefa 2) 10W, 0.5A, 35V DC 35V, 2A, 100VA



Poziom SIL


Modele te spełniają wymagania normy IEC 61508 pod kątem bezpieczeństwa funkcjonalnego. SIL2 dla pojedynczego urządzenia (HFT=0), SIL3 dla wielu urządzeń w bezpiecznych, redundantnych konfiguracjach (HFT=1).

Patrz strona www MTL w celu uzyskania dodatkowych informacji.



MTL4516





MTL4516C





MTL5516C
