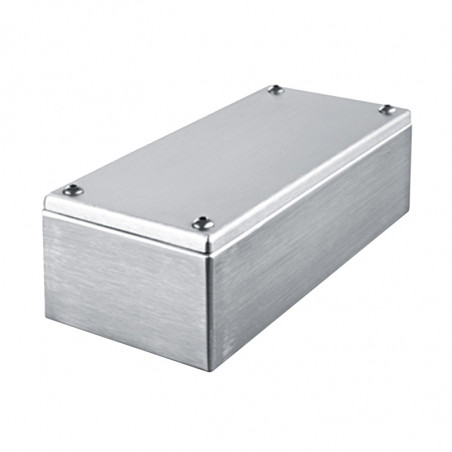

Seria INOCASE IP66/IP67 – obudowy/skrzynki zaciskowe/instalacyjne ze stali nierdzewnej
  • Seria INOCASE IP66/IP67 – obudowy/skrzynki zaciskowe/instalacyjne ze stali nierdzewnej

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Rolec

Seria INOCASE IP66/IP67 – obudowy/skrzynki zaciskowe/instalacyjne ze stali nierdzewnej

inoCASE A4 Obudowy ze stali szlachetnej inoCASE 1.4404/A4 zachwycają typowymi zaletami produktów marki ROLEC do typowych przemysłowych elementów stałych. Niewypadające śruby pokrywowe, odmierzane uszczelki pełnosilikonowe, mocowanie bez zakłócających nakładek zewnętrznych lub otwory w szczelnym pomieszczeniu i nakładki mocujące w dolnej części do zamocowania płytek, szyn nośnych lub płyt montażowych to tylko niektóre ze szczególnych właściwości tego produktu. W pokrywie znajduje się ponadto sworzeń uziemiający. W ofercie można znaleźć także dławnice kablowe, płyty montażowe i inne akcesoria. Przy zamówieniach obejmujących niewiele sztuk obróbka odbywa się we własnym centrum obróbki laserowej. Zapewnia to maksymalną elastyczność podczas obróbki produktów potrzebnych w krótkim terminie.

Typ Nr części Długość D Szerokość W Wysokość W Ciężar (g) Punkt montażowy D Punkt montażowy E
inoCASE ICCF 150 174.150.000 180 150 60 1230 160 130 Pobierz
inoCASE ICCF 152 174.152.000 260 150 60 2029 240 130 Pobierz
inoCASE ICCF 170 174.170.000 200 170 60 1680 180 150 Pobierz
inoCASE ICCF 172 174.172.000 280 170 60 1960 260 150 Pobierz
inoCASE ICC 110 175.110.000 140 110 60 1020 120 90 Pobierz
inoCASE ICC 112 175.112.000 200 110 60 1180 180 90 Pobierz
inoCASE ICC 130 175.130.000 160 130 60 1100 140 110 Pobierz
inoCASE ICC 132 175.132.000 220 130 60 1358 200 110 Pobierz
inoCASE ICC 150 175.150.000 180 150 90 1530 160 130 Pobierz
inoCASE ICC 152 175.152.000 260 150 90 1875 240 130 Pobierz
inoCASE ICC 170 175.170.000 200 170 90 1750 180 150 Pobierz
inoCASE ICC 172 175.172.000 280 170 90 2260 260 150 Pobierz
inoCASE ICC 200 175.200.000 230 200 120 2580 210 180 Pobierz
inoCASE ICC 202 175.202.000 330 200 120 3260 310 180 Pobierz
inoCASE ICC 250 175.250.000 280 250 120 3340 260 230 Pobierz
inoCASE ICC 252 175.252.000 380 250 120 4190 360 230 Pobierz
inoCASE ICC 300 175.300.000 330 300 120 4230 310 280 Pobierz
inoCASE ICC 302 175.302.000 430 300 120 5210 410 280 Pobierz
A Mocowanie zewnętrzne A Mocowanie zewnętrzne
B Uchwyt listwy zaciskowej B Uchwyt listwy zaciskowej
BF Komora baterii BF Komora baterii
C Kolorowe paski nakładki zakrywające C Kolorowe paski/nakładki zakrywające
D Silikonowa uszczelka pokrywy D Silikonowa uszczelka pokrywy
DA Zaślepki Alu DA Zaślepki Alu
DH Przytrzymanie pokrywy DH Przytrzymanie pokrywy
DP Zaślepki POM DP Zaślepki POM
DV Zamek z podwójną bródką DV Zamek z podwójną bródką
EMC Ekranowanie EMC Ekranowanie
EP Polerowanie elektrolityczne EP Polerowanie elektrolityczne
F Płyta czołowa samoprzyczepna F Płyta czołowa samoprzyczepna
FE Wziernik FE Wziernik
H Śruba ręczna H Śruba ręczna
HG Uchwyt multiPANEL HG Uchwyt multiPANEL
HS Zawias przytrzymujący HS Zawias przytrzymujący
I System uchwytów I System uchwytów
ID Zintegrowane uchwyty pokryw ID Zintegrowane uchwyty pokryw
IN Śruba imbusowa IN Śruba imbusowa
IS Schowany zawias zewnętrzny IS Schowany zawias zewnętrzny
J Uchwyt ręczny J Uchwyt ręczny
L Ochrona antykorozyjna L Ochrona antykorozyjna
LH Uchwyt płytki drukowanej LH Uchwyt płytki drukowanej
M Płyty montażowe M Płyty montażowe
MH Zamocowanie masztowe MH Zamocowanie masztowe
P Zestaw do plombowania P Zestaw do plombowania
P 60 Pulpit, głębokość 60 mm P 60 Pulpit, głębokość 60 mm
P 90 Pulpit, głębokość 90 mm P 90 Pulpit, głębokość 90 mm
PR System uchwytów profilowych PR System uchwytów profilowych
Q Element nośny, poprzeczny Q Element nośny, poprzeczny
RS Ścianka tylna z zawiasem RS Ścianka tylna z zawiasem
S Zawiasy S Zawiasy
SF Stopki zatrzaskowe SF Stopki zatrzaskowe
SH Pokrywa ochronna SH Pokrywa ochronna
ST Zamek z kluczykiem ST Zamek z kluczykiem
SV Złącza zatrzaskowe SV Złącza zatrzaskowe
SZ Złącze zatrzaskowe z zamkiem SZ Złącze zatrzaskowe z zamkiem
T Szyny nośne pod zaciski szeregowe T Szyny nośne pod zaciski szeregowe
TM Miejsce na klawiaturę myszkę TM Miejsce na klawiaturę/myszkę
V Śruba zamknięcie z rowkiem V Śruba / zamknięcie z rowkiem
VR Skręcona śrubami ścianka tylna VR Skręcona śrubami ścianka tylna
W Śruba zamknięcie z gniazdem W Śruba / zamknięcie z gniazdem trójkątnym
WA Połączenie ścienne WA Połączenie ścienne
WM Kątowy zestaw montażowy WM Kątowy zestaw montażowy
X Śruba zamknięcie z  X Śruba / zamknięcie z łbem czworokątnym
Y Zamknięcie z przetyczką Y Zamknięcie z przetyczką
Z Zamknięcie z przetyczką z zamkiem Z Zamknięcie z przetyczką z zamkiem
ZL Cal ZL Cal
67 Stopień ochrony IP 67 67 Stopień ochrony IP 67
69K Stopień ochrony IP 69K 69K Stopień ochrony IP 69K
Certyfikaty
GOST
UL (opcjonalnie)
Wielkości obudów
18 wersji
Wymiary D x S x W:
140 x 110 x 60 mm do 430 x 300 x 120 mm
Dalsze informacje
1.4404/A4, oznaczenie międzynarodowe: AISI 316L
Dopuszczenie Open Deck od Det Norske Veritas – Germanischer Lloyd
Montaż z oddzielnymi kanałami mocującymi poza szczelnym pomieszczeniem
Obudowa
Blacha ze stali szlachetnej, kantowana i spawana, stop 1.4404 (AISI 316L) V4A, grubość blachy 1,25 mm
Zamocowanie
Oddzielne kanały mocujące
Stałe elementy
Gwint mocujący M5 w dnie obudowy, sworzeń uziemiający M5 w pokrywie
Klasa ochrony
IP 66, IP 67 / EN 60529
Opcja: IP 69 K / ISO 20653
Uszczelka
Uszczelka silikonowa, odporność temperaturowa -40°C do +80°C
Śruby pokrywy
Stal szlachetna, niewypadające, śruba imbusowa
Powierzchnia
Szlifowana, ziarnistość: 240
Opcja: polerowanie elektrolityczne
Serwis ROLEC
Skorzystaj z naszej pełnej oferty serwisowej dla gotowych do zamontowania obudów
