Gyártó: OMERIN

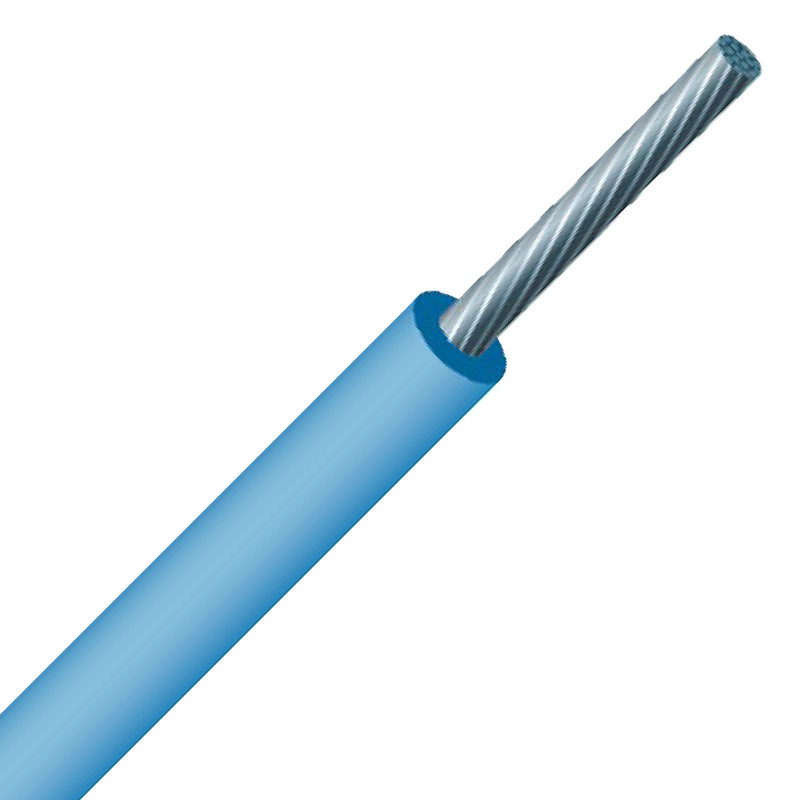

SILICABLE CS i ECS -60°C do +180°C

Dane techniczne

  • zakres temperaturowy pracy ciągłej -60°C do +180°C
  • dobra odporność na szoki termiczne i na UV
  • napięcie znamionowe:
          przekrój rdzenia S < 2,5 mm2: 300/500 V
          przekrój rdzenia S ≥ 2,5 mm2: 600/1000 V
  • napięcie probiercze izolacji:
          przekrój rdzenia S < 2,5 mm2: 2000V
          przekrój rdzenia S ≥ 2,5 mm2: 3000 V.

Produkt

  • do 120 mm2: wszystkie kolory włącznie z dwukolorowymi
  • od 150 do 400 mm2: wszystkie kolory z wyjątkiem dwukolorowych

Pakowanie

  • krążki, szpule, bębny lub SILIBOX

Homologacje - Normy

  • kabel bezhalogenowy spełniający wymagania normy IEC 60754-1 / EN 60754-1
  • odporność na ogień wg normy NF C 32-070 test C1
  • słabe wydzielanie dymów zgodnie z normą IEC 61034-2 / EN 61034-2
  • mała korozyjność emitowanych gazów zgodnie z normą IEC 60754-2 / EN 60754-2

Zastosowania

  • instalacje domowych urządzeń grzewczych
  • maszyny wirujące (klasa H)
  • oświetlenie miejskie
  • instalacje przemysłowe w gorących środowiskach

Opcje

  • żyła niklowana ref. CNCS
  • żyła pokryta srebrem ref. ACS
  • żyła z czystego niklu (nie opisane w normie IEC 60228) ref. NCS
  • ocynowany oplot ref. CSBE or ECSBE
  • w oplocie z galwanizowanej stali ref. CSBG/ECSBG
  • w oplocie ze stali nierdzewnej ref. CSBI/ECSBI
  • żyła miedziana lub ocynowana zgodnie z klasą 2 normy IEC 60228(szczegóły w tabeli poniżej)
  • inne nominalne przekroje - skonsultuj z nami
  • inne opcje - skonsultuj z nami

Nominalny
przekrój
rdzenia
[mm2]		 Budowa
ilość drucików x Ø		 Max rezystancja liniowa
w temp.20°C
(rdzeń miedziany)
[Ω/km]		 Nominalna grubość
warstwy izolacyjnej

[mm]		 Nominalna
średnica zewnętrzna

[mm]		 Przybliżona masa


[kg/km]
0,25 14 x 0,15 78,6 0,6 1,9 5,8
0,50 16 x 0,20 39,0 0,6 2,1 8.6
0,60 19 x 0,20 32,8 0,6 2,2 9.6
0,75 24 x 0,20 26,0 0,6 2,4 12.0
1,00 32 x 0,20 19,5 0,6 2,5 14.3
1,50 30 x 0,25 13,3 0,6 2,8 19.4
2,50 50 x 0,25 7,98 0,7 3,4 30.6
4 56 x 0,30 4,95 0,8 4,2 48.2
6 84 x 0,30 3,30 0,8 4,8 68.4
10 80 x 0,40 1,91 1,0 6,4 113
16 126 x 0,40 1,21 1,2 7,8 171
25 196 x 0,40 0,780 1,4 9,6 269
35 276 x 0,40 0,554 1,4 11,0 359
50 396 x 0,40 0,386 1,6 13,2 514
70 360 x 0,50 0,272 1,6 14,8 693
95 485 x 0,50 0,206 1,8 17,4 937
120 608 x 0,50 0,161 1,8 19,4 1186
150 756 x 0,50 0,129 2,0 21,4 1459
185 944 x 0,50 0,106 2,2 23,9 1834
240 1221 x 0,50 0,0801 2,2 26,4 2371
300 1525 x 0,50 0,0641 2,4 29,9 2990
400 2037 x 0,50 0,0486 2,6 34,2 3933

Dodatkowe możliwe opcje (klasa 2 normy IEC 60228)
Nominalny
przekrój
rdzenia
[mm2]		 Budowa
ilość drucików x Ø		 Max rezystancja liniowa
w temp.20°C
(rdzeń miedziany)
[Ω/km]		 Nominalna grubość
warstwy izolacyjnej

[mm]		 Nominalna
średnica zewnętrzna

[mm]		 Przybliżona masa


[kg/km]
0,5 7 x 0,30 36,0 0,6 2,0 8,1
0,75 7 x 0,37 24,5 0,6 2,4 12,0
1 7 x 0,43 18,1 0,6 2,5 14,4
1,5 7 x 0,52 12,1 0,6 2,7 19,0
2,5 7 x 0,67 7,41 0,7 3,4 30,9
4 7 x 0,85 4,61 0,8 4,2 48,6
6 7 x 1,04 3,08 0,8 4,7 67,8
