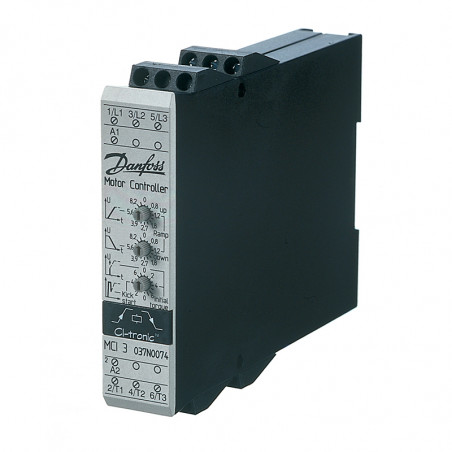

Softstarty MCI - układy łagodnego rozruchu i zatrzymania

Softstarty MCI są sprawdzonym rozwiązaniem dla łagodnego rozruchu 3 fazowych asynchronicznych silników klatkowych, utrzymującym prądy rozruchowe na rozsądnym poziomie, co prowadzi do wydłużenia bezawaryjnej pracy wielu maszyn. Są one idealnym rozwiązaniem dla aplikacji wymagających dużej ilości cykli łagodnego rozruchu i zatrzymań, przy czym nie są tak drogie jak konwencjonalne softstarty.

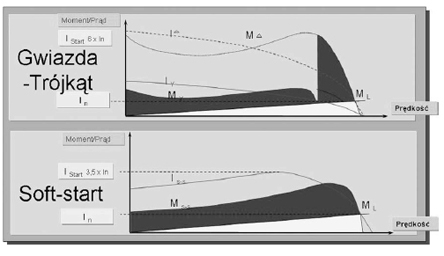

Znajdują one zastosowanie przy pompach i wentylatorach, podajnikach i transporterach, dźwigach i suwnicach. Dzięki nastawialnej wartości momentu początkowego oraz unikatowej funkcji (kick start) pokonującej tarcie statyczne, są w stanie sprostać prawie każdej aplikacji. Zapewniają obniżenie naprężeń i wibracji podczas rozruchu oraz uderzeń hydraulicznych podczas zatrzymań, co prowadzi do wydłużenia czasu między przestojami maszyn i linii technologicznych. Ponadto obniżenie prądów rozruchowych zmniejsza spadki napięć występującej przy „miękkiej sieci” prowadzące do uszkodzeń urządzeń elektronicznych. Softstarty MCI są naturalnym rozwiązaniem zastępującym dotychczasowe układy rozruchowe gwiazda/trójkąt, a model MCI 40 wykorzystuje dotychczasowe okablowanie silnika.

Cechy urządzenia

• nielimitowana ilość załączeń na godzinę (wyjątek stanowi softstart MCI 15BP - szczegóły w tabeli doboru)
• nastawialne czasy rozbiegu: 0-10 s, MCI 3, MCI 15, MCI 15BP, MCI 25; 0-20 s, MCI 30 I-O; 0-30 s, MCI 40-3D I-O; MCI 50 I-O
• nastawialne czasy wybiegu: 0-10 s, MCI 3, MCI 15, MCI 15BP, MCI 25; 0-20 s, MCI 30 I-O; 0-60 s, MCI 40-3D I-O; MCI 50 I-O
• nastawialny moment rozruchowy do 85
• funkcja zerwania tarcia statycznego (kick start)
• uniwersalne napięcie sterujące 24-480V ac/dc
• maksymalne napięcie pracy do 600 V Ac
• sterowanie w 3 fazach - wybrane modele
• automatyczna detekcja zaniku fazy
• automatyczna adaptacja do 50/60 Hz
• wskaźnik stanu pracy LED
• wbudowany warystor ochronny
• opcjonalne styki pomocnicze
• łatwa i szybka instalacja
• kompaktowa konstrukcja modułowa wraz z radiatorem
• montaż na szynie DIN
• spełnia standardy normy EN 60947-4-2
• certyfkaty CE i UL (UL 508)

¹⁾szerokość montażu na szynie DIN
²⁾ wymagany przestój pomiędzy kolejnymi rozruchami dla prądu znamionowego 15A wynosi 110s, 12A(100s), 9A(95s)
³⁾ ze stycznikiem obejściowym (by-pass)
⁴⁾ tylko w układzie wewnętrzego trójkąta ze stycznikiem by-pass

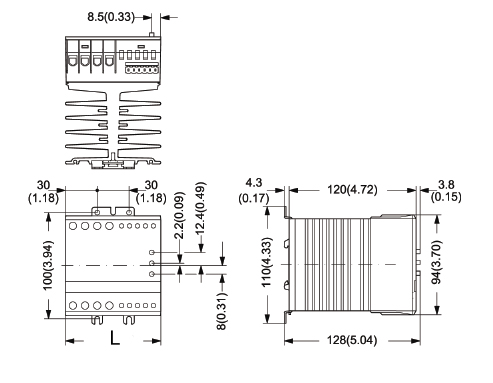

Wymiary

Zasada działania

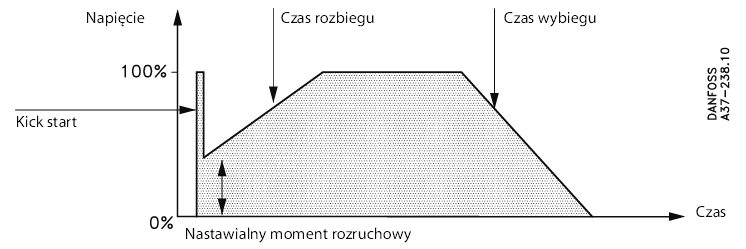

Podczas rozbiegu softstart liniowo podnosi napięcie na silniku do wartości nominalnej. Prędkość obrotowa silnika zależy bezpośrednio od obciążenia na wale, silnik bez obciążenia rozpędzi się szybciej niż ustawiony czas rozbiegu. Czas ten jest niezależny od np. częstotliwości sieci lub zmian obciążenia na wale. Moment początkowy może być użyty w celu poprawienia charakterystyki rozruchu wymagającego pokonania wyższego momentu bezwładności. W najtrudniejszych przypadkach można dodatkowo wspomóc się funkcją „kick start” oferującą impuls 200 ms pełnego napięcia przed rozpoczęciem rozbiegu. Podczas wybiegu softstart stopniowo obniża napięcie na silniku co przekłada się na jego płynne zmniejszanie prędkości. Ma to decydujące znaczenie przy układach pompowych ograniczające uderzenia hydrauliczne oraz na taśmociągach zmniejsza zrywanie pasów transmisyjnych zapewniając stabilność transportowanych przedmiotów. Wbudowane opcjonalnie styki pomocnicze bazują na układach tyrystorowych i mogą sterować jedynie obwodami a.c.

Zabezpieczenie bezpiecznikami

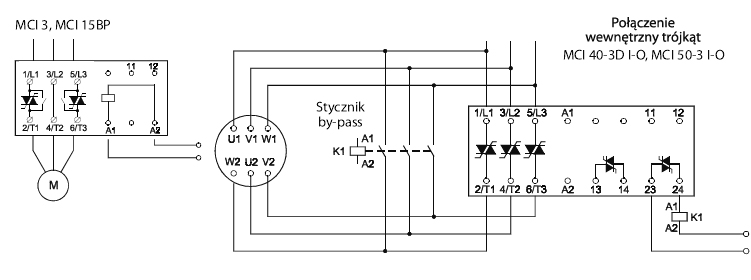

Schematy podłączenia

MCI 15, MCI25	MCI 30 I-O	MCI 50-3 I-O
