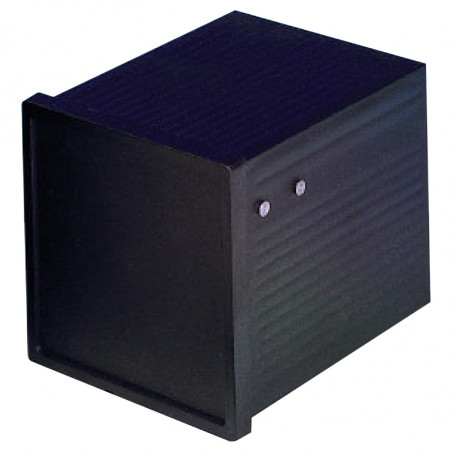

Standardowe obudowy tablicowe serii 445/441
  • Standardowe obudowy tablicowe serii 445/441

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Apra

Standardowe obudowy tablicowe serii 445/441



W
[mm]		 H
[mm]		 D
[mm]		 d

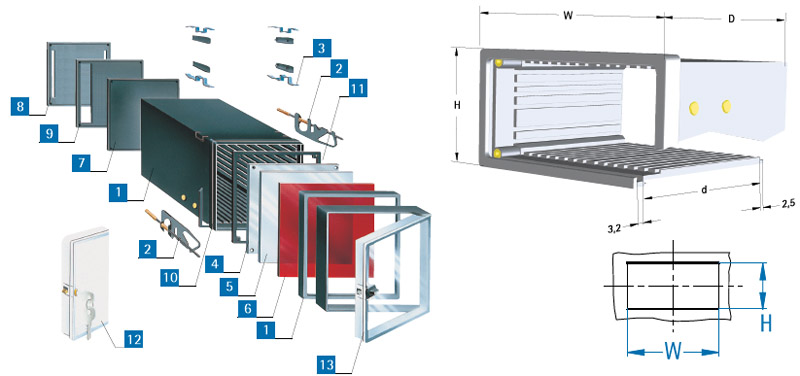

[mm]		 Korpus wg DIN 43 700 Zamocowanie Klips Panel frontowy aluminiowy Panel frontowy pleksi, czerw. -09, przezr. -05 Tylny panel zamknięty Tylny panel z wentylacją Tylny panel z otworami na terminale
(1) (2) (3) (5) (6) (7) (8) (9)
48 24 60.0 53.0 445-440 440-001 441-440 445-451 44-5452-xx 44-5453-01 44-5453-02 Terminale
82.5 75.5 445-441 440-005 441-441 445-451 44-5452-xx 44-5453-01 44-5453-02
107.0 100.0 445-444 440-009 441-444 445-451 44-5452-xx 44-5453-01 44-5453-02 -

48 48 60.5 53.5 53.5 440-001 441-120 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
82.5 75.5 75.5 440-005 441-121 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
116.5 109.5 109.5 440-009 441-122 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
138.5 131.5 131.5 - 441-123 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
107.0 100.0 100.0 - 441-124 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
163.0 156.0 156.0 - 441-125 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
72 24 60.0 53.0 445-420 445-420 441-420 445-431 44-5432-xx 44-5433-01 44-5433-02 -
82.5 75.5 445-421 445-421 441-421 445-431 44-5432-xx 44-5433-01 44-5433-02 -
107.0 100.0 445-424 445-424 441-424 445-431 44-5432-xx 44-5433-01 44-5433-02 -

72 36 60.5 53.5 53.5 440-001 441-040 445-051 44-5052-xx 44-5053-01 44-5053-02 44-5053-03
82.5 75.5 75.5 440-005 441-041 445-051 44-5052-xx 44-5053-01 44-5053-02 44-5053-03
116.5 109.5 445-042 440-009 441-042 445-051 44-5052-xx 44-5053-01 44-5053-02 44-5053-03
107.0 100.0 445-044 - 441-044 445-051 44-5052-xx 44-5053-01 44-5053-02 44-5053-03

72 48 60.5 53.5 445-140 440-001 - 445-151 44-5152-xx 44-5153-01 44-5153-02 44-5153-03
82.5 75.5 445-141 440-005 - 445-151 44-5152-xx 44-5153-01 44-5153-02 44-5153-03
116.5 109.5 445-142 440-009 - 445-151 44-5152-xx 44-5153-01 44-5153-02 44-5153-03
107.0 100.0 445-144 - - 445-151 44-5152-xx 44-5153-01 44-5153-02 44-5153-03
72 72 60.5 53.5 445-220 440-001 441-220 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
82.5 75.5 445-221 440-005 441-221 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
138.5 131.5 445-223 440-009 441-223 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
138.5 131.5 445-223 - 441-223 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
107.0 100.0 445-224 - 441-224 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
163.0 156.0 445-225 - 441-225 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
209.0 201.0 445-226 - 441-226 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03


W
[mm]		 H
[mm]		 D
[mm]		 d
[mm]		 Korpus
wg DIN 43 700		 Zamocowanie Klips Panel frontowy aluminiowy Panel frontowy pleksi, czerw. -09, przezr. Tylny panel zamknięty Tylny panel z wentylacją Tylny panel z otworami na terminale
(1) (2) (3) (5) (6) (7) (8) (9)
96 24 60.5 53.5 445-100 440-001 441-100 445-111 44-5112-xx 44-5113-01 44-5113-02 -
82.5 75.5 445-101 440-005 441-101 445-111 44-5112-xx 44-5113-01 44-5113-02 -
116.5 109.5 445-102 440-009 441-102 445-111 44-5112-xx 44-5113-01 44-5113-02 -
107.0 100.0 445-104 - 441-104 445-111 44-5112-xx 44-5113-01 44-5113-02 -
96 48 60.5 53.5 445-160 440-001 441-160 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
82.5 75.5 445-161 440-005 441-161 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
116.5 109.5 445-162 440-009 441-162 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
138.5 131.5 445-163 - 441-163 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
107.0 100.0 445-164 - 441-164 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
163.0 156.0 445-165 - 441-165 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03

96 48 60.5 53.5 445-760 440-001 441-760 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
82.5 75.5 445-761 440-005 441-761 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
116.5 109.5 445-762 440-009 441-762 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
138.5 131.5 445-763 - 441-763 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
107.0 100.0 445-764 - 441-764 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
163.0 156.0 445-765 - 441-765 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03

96 72 60.5 53.5 445-240 440-001 - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
82.5 75.5 445-241 440-005 - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
116.5 109.5 445-242 - - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
138.5 131.5 445-243 440-009 - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
107.0 100.0 445-244 - - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
163.0 156.0 445-245 - - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
209.0 201.0 445-246 - - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03

96 96 60.5 53.5 445-300 440-001 441-300 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
82.5 75.5 445-301 440-005 441-301 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
116.5 109.5 445-302 443-001 441-302 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
138.5 131.5 445-303 - 441-303 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
107.0 100.0 445-304 - 441-304 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
163.0 156.0 445-305 - 441-305 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
209.0 201.0 445-306 - 441-306 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03

144 48 60.5 53.5 445-180 440-001 441-180 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
82.5 75.5 445-181 443-001 441-181 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
116.5 109.5 445-182 443-002 441-182 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
138.5 131.5 445-183 - 441-183 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
107.0 100.0 445-184 - 441-184 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
163.0 156.0 445-185 - 441-185 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
209.0 201.0 445-186 - 441-186 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03



W
[mm]		 H
[mm]		 D
[mm]		 d
[mm]		 Korpus
wg DIN 43 700		 Zamocowanie Klips Panel frontowy aluminiowy Panel frontowy pleksi, czerw. -09, przezr. -05 Tylny panel zamknięty Tylny panel z wentylacją Tylny panel z otworami na terminale
(1) (2) (3) (5) (6) (7) (8) (9)
144 72 60.5 53.5 445-260 440-001 441-260 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
82.5 75.5 445-261 443-001 441-261 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
116.5 109.5 445-262 443-002 441-262 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
138.5 131.5 445-263 - 441-263 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
107.0 100.0 445-264 - 441-264 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
163.0 156.0 445-265 - 441-265 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
209.0 201.0 445-266 - 441-266 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03

144 96 60.5 53.5 445-320 440-001 441-320 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
82.5 75.5 445-321 443-001 441-321 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
116.5 109.5 445-322 443-002 441-322 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
138.5 131.5 445-323 - 441-323 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
107.0 100.0 445-324 - 441-324 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
163.0 156.0 445-325 - 441-325 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
209.0 201.0 445-326 - 441-326 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03

144 144 60.5 53.5 445-360 440-001 441-360 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
82.5 75.5 445-361 443-001 441-361 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
116.5 109.5 445-362 443-002 441-362 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
138.5 131.5 445-363 - 441-363 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
107.0 100.0 445-364 - 441-364 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
163.0 156.0 445-365 - 441-365 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
209.0 201.0 445-366 - 441-366 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03

192 72 60.5 53.5 445-280 440-001 441-280 445-291 44-5292-xx 44-5293-01 44-5293-02 -
82.5 75.5 445-281 443-001 441-281 - - - - -
116.5 109.5 445-282 443-002 441-282 - - - - -
138.5 131.5 445-283 - 441-283 - - - - -
107.0 100.0 445-284 - 441-284 - - - - -
163.0 156.0 445-285 - 441-285 - - - - -
209.0 201.0 445-286 - 441-286 - - - - -
192 96 60.5 53.5 445-340 440-001 - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
82.5 75.5 445-341 443-001 - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
116.5 109.5 445-342 443-002 - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
138.5 131.5 445-343 - - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
107.0 100.0 445-344 - - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
163.0 156.0 445-345 - - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
209.0 201.0 445-346 - - 445-351 44-5352-xx 44-5353-01 44-5353-02 -

192 144 60.5 53.5 445-380 440-001 - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
82.5 75.5 445-381 443-001 - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
116.5 109.5 445-382 443-002 - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
138.5 131.5 445-383 - - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
107.0 100.0 445-384 - - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
163.0 156.0 445-385 - - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
209.0 201.0 445-386 - - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
288 72 60.5 53.5 445-460 440-001 441-460 445-471 44-5472-xx 44-5473-01 - -
82.5 75.5 445-461 443-001 441-461 445-471 44-5472-xx 44-5473-01 - -
116.5 109.5 445-462 443-002 441-462 445-471 44-5472-xx 44-5473-01 - -
138.5 131.5 445-463 - 441-463 445-471 44-5472-xx 44-5473-01 - -
107.0 100.0 445-464 - 441-464 445-471 44-5472-xx 44-5473-01 - -
163.0 156.0 445-465 - 441-465 445-471 44-5472-xx 44-5473-01 - -
209.0 201.0 445-466 - 441-466 445-471 44-5472-xx 44-5473-01 - -

288 96 60.5 53.5 445-600 440-001 - 445-611 44-5612-xx 44-5613-01 - -
82.5 75.5 445-601 440-005 - 445-611 44-5612-xx 44-5613-01 - -

288 144 60.5 53.5 445-480 440-001 441-480 445-491 44-5492-xx 44-5493-01 - -
82.5 75.5 445-481 443-001 - 445-491 44-5492-xx 44-5493-01 - -
    445-482 443-002 - 445-491 44-5492-xx 44-5493-01 - -
138.5 131.5 445-483 - - 445-491 44-5492-xx 44-5493-01 - -
    445-484 - - 445-491 44-5492-xx 44-5493-01 - -
163.0 156.0 445-485 - - 445-491 44-5492-xx 44-5493-01 - -
    445-486 - - 445-491 44-5492-xx 44-5493-01 - -


Zamocowanie

Nr części Nr części Nr części
440-005 443-002 443-001

Nr części Nr części
440-009 440-001


Pełna ściana przednia

H mm W mm Nr części
24 48 44-8457-00
24 96 44-8117-00
48 48 445-137
72 36 445-077
72 72 445-237
96 48 445-177
96 96 445-317
144 72 445-277
144 96 44-5337-00
144 144 445-377


Drzwiczki transparentne

  • Transparentne drzwiczki zgodne z normą IEC 61554.
  • Stopień ochrony IP42 zgodny z normą DIN 40050.
  • Drzwiczki montuję się zatrzaskowo w miejsce ramki (dostępne również wersje przykręcane na śrubki).


Wymiary zgodne z normą IEC61554 WxH [mm] Stopień ochrony Z zapięciem kluczykowym stalowym Z zapięciem kluczykowym z tworzywa
144 x 144 IP 54 44-6050-01 44-6050-02
72 x 144 IP 54 44-6100-01 44-6100-02
96 x 96 IP 54 44-6040-01 44-6040-02
96 x 144 IP 42 44-6150-01 44-6150-02
96 x 48 IP 42 44-6090-01 44-6090-02
192 x 96 IP 42 44-6110-01 44-6110-02
192 x 144 IP 54 44-6120-01 44-6120-02
288 x 144 IP 42 44-6130-01 44-6130-02
72 x 72 IP 42 44-6030-01 44-6030-02


Uchwyt na szynę DIN

Adapter na szynę DIN TS 35. Adapter zgodny z normą DIN EN 50022.

Odległość od tylnego panelu do szyny DIN to 47 mm. Odległość ta pozwala na swobodne wyprowadzenie połączeń.

Zestaw zawiera: adapter na szynę DIN, zapinki na obudowę, elementy montażowe.



Wysokość obudowy [mm] Numer
48 44-5701-00
72 44-5702-00
96 44-5703-01
144 44-5704-01


Złącza śrubowe dla tylnego panelu obudowy

Wysokość obudowy [mm] Ilość konektorów Numer
48 5 445-565
72 10 445-570
96 15 445-575
144 24 445-584
Kevésbé
Olvass tovább

Ajánlatkérés küldése

Érdekel ez a termék? További információra vagy egyedi árajánlatra van szüksége?

Lépjen kapcsolatba velünk
Kérdezzen a termékről close
Köszönjük az üzenetét Amint lehet, válaszolunk
Kérdezzen a termékről close
Böngésszen
Kérelem beküldése

Add to wishlist

Musisz być zalogowany/a



W
[mm]		 H
[mm]		 D
[mm]		 d
[mm]		 Korpus wg DIN 43 700 Zamocowanie Klips Panel frontowy aluminiowy Panel frontowy pleksi, czerw. -09, przezr. -05 Tylny panel zamknięty Tylny panel z wentylacją Tylny panel z otworami na terminale
(1) (2) (3) (5) (6) (7) (8) (9)
48 24 60.0 53.0 445-440 440-001 441-440 445-451 44-5452-xx 44-5453-01 44-5453-02 Terminale
82.5 75.5 445-441 440-005 441-441 445-451 44-5452-xx 44-5453-01 44-5453-02
107.0 100.0 445-444 440-009 441-444 445-451 44-5452-xx 44-5453-01 44-5453-02 -

48 48 60.5 53.5 53.5 440-001 441-120 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
82.5 75.5 75.5 440-005 441-121 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
116.5 109.5 109.5 440-009 441-122 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
138.5 131.5 131.5 - 441-123 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
107.0 100.0 100.0 - 441-124 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
163.0 156.0 156.0 - 441-125 445-131 44-5132-xx 44-5133-01 44-5133-02 44-5133-03
72 24 60.0 53.0 445-420 445-420 441-420 445-431 44-5432-xx 44-5433-01 44-5433-02 -
82.5 75.5 445-421 445-421 441-421 445-431 44-5432-xx 44-5433-01 44-5433-02 -
107.0 100.0 445-424 445-424 441-424 445-431 44-5432-xx 44-5433-01 44-5433-02 -

72 36 60.5 53.5 53.5 440-001 441-040 445-051 44-5052-xx 44-5053-01 44-5053-02 44-5053-03
82.5 75.5 75.5 440-005 441-041 445-051 44-5052-xx 44-5053-01 44-5053-02 44-5053-03
116.5 109.5 445-042 440-009 441-042 445-051 44-5052-xx 44-5053-01 44-5053-02 44-5053-03
107.0 100.0 445-044 - 441-044 445-051 44-5052-xx 44-5053-01 44-5053-02 44-5053-03

72 48 60.5 53.5 445-140 440-001 - 445-151 44-5152-xx 44-5153-01 44-5153-02 44-5153-03
82.5 75.5 445-141 440-005 - 445-151 44-5152-xx 44-5153-01 44-5153-02 44-5153-03
116.5 109.5 445-142 440-009 - 445-151 44-5152-xx 44-5153-01 44-5153-02 44-5153-03
107.0 100.0 445-144 - - 445-151 44-5152-xx 44-5153-01 44-5153-02 44-5153-03
72 72 60.5 53.5 445-220 440-001 441-220 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
82.5 75.5 445-221 440-005 441-221 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
138.5 131.5 445-223 440-009 441-223 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
138.5 131.5 445-223 - 441-223 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
107.0 100.0 445-224 - 441-224 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
163.0 156.0 445-225 - 441-225 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03
209.0 201.0 445-226 - 441-226 445-231 44-5232-xx 44-5233-01 44-5233-02 44-5233-03


W
[mm]		 H
[mm]		 D
[mm]		 d
[mm]		 Korpus
wg DIN 43 700		 Zamocowanie Klips Panel frontowy aluminiowy Panel frontowy pleksi, czerw. -09, przezr. Tylny panel zamknięty Tylny panel z wentylacją Tylny panel z otworami na terminale
(1) (2) (3) (5) (6) (7) (8) (9)
96 24 60.5 53.5 445-100 440-001 441-100 445-111 44-5112-xx 44-5113-01 44-5113-02 -
82.5 75.5 445-101 440-005 441-101 445-111 44-5112-xx 44-5113-01 44-5113-02 -
116.5 109.5 445-102 440-009 441-102 445-111 44-5112-xx 44-5113-01 44-5113-02 -
107.0 100.0 445-104 - 441-104 445-111 44-5112-xx 44-5113-01 44-5113-02 -
96 48 60.5 53.5 445-160 440-001 441-160 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
82.5 75.5 445-161 440-005 441-161 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
116.5 109.5 445-162 440-009 441-162 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
138.5 131.5 445-163 - 441-163 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
107.0 100.0 445-164 - 441-164 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
163.0 156.0 445-165 - 441-165 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03

96 48 60.5 53.5 445-760 440-001 441-760 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
82.5 75.5 445-761 440-005 441-761 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
116.5 109.5 445-762 440-009 441-762 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
138.5 131.5 445-763 - 441-763 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
107.0 100.0 445-764 - 441-764 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03
163.0 156.0 445-765 - 441-765 445-171 44-5172-xx 44-5173-01 44-5173-02 44-5173-03

96 72 60.5 53.5 445-240 440-001 - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
82.5 75.5 445-241 440-005 - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
116.5 109.5 445-242 - - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
138.5 131.5 445-243 440-009 - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
107.0 100.0 445-244 - - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
163.0 156.0 445-245 - - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03
209.0 201.0 445-246 - - 445-251 44-5252-xx 44-5253-01 44-5253-02 44-5253-03

96 96 60.5 53.5 445-300 440-001 441-300 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
82.5 75.5 445-301 440-005 441-301 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
116.5 109.5 445-302 443-001 441-302 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
138.5 131.5 445-303 - 441-303 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
107.0 100.0 445-304 - 441-304 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
163.0 156.0 445-305 - 441-305 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03
209.0 201.0 445-306 - 441-306 445-311 44-5312-xx 44-5313-01 44-5313-02 44-5313-03

144 48 60.5 53.5 445-180 440-001 441-180 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
82.5 75.5 445-181 443-001 441-181 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
116.5 109.5 445-182 443-002 441-182 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
138.5 131.5 445-183 - 441-183 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
107.0 100.0 445-184 - 441-184 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
163.0 156.0 445-185 - 441-185 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03
209.0 201.0 445-186 - 441-186 445-191 44-5192-xx 44-5193-01 44-5193-02 44-5193-03



W
[mm]		 H
[mm]		 D
[mm]		 d
[mm]		 Korpus
wg DIN 43 700		 Zamocowanie Klips Panel frontowy aluminiowy Panel frontowy pleksi, czerw. -09, przezr. -05 Tylny panel zamknięty Tylny panel z wentylacją Tylny panel z otworami na terminale
(1) (2) (3) (5) (6) (7) (8) (9)
144 72 60.5 53.5 445-260 440-001 441-260 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
82.5 75.5 445-261 443-001 441-261 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
116.5 109.5 445-262 443-002 441-262 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
138.5 131.5 445-263 - 441-263 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
107.0 100.0 445-264 - 441-264 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
163.0 156.0 445-265 - 441-265 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03
209.0 201.0 445-266 - 441-266 445-271 44-5272-xx 44-5273-01 44-5273-02 44-5273-03

144 96 60.5 53.5 445-320 440-001 441-320 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
82.5 75.5 445-321 443-001 441-321 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
116.5 109.5 445-322 443-002 441-322 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
138.5 131.5 445-323 - 441-323 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
107.0 100.0 445-324 - 441-324 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
163.0 156.0 445-325 - 441-325 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03
209.0 201.0 445-326 - 441-326 445-331 44-5332-xx 44-5333-01 44-5333-02 44-5333-03

144 144 60.5 53.5 445-360 440-001 441-360 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
82.5 75.5 445-361 443-001 441-361 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
116.5 109.5 445-362 443-002 441-362 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
138.5 131.5 445-363 - 441-363 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
107.0 100.0 445-364 - 441-364 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
163.0 156.0 445-365 - 441-365 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03
209.0 201.0 445-366 - 441-366 445-371 44-5372-xx 44-5373-01 44-5373-02 44-5373-03

192 72 60.5 53.5 445-280 440-001 441-280 445-291 44-5292-xx 44-5293-01 44-5293-02 -
82.5 75.5 445-281 443-001 441-281 - - - - -
116.5 109.5 445-282 443-002 441-282 - - - - -
138.5 131.5 445-283 - 441-283 - - - - -
107.0 100.0 445-284 - 441-284 - - - - -
163.0 156.0 445-285 - 441-285 - - - - -
209.0 201.0 445-286 - 441-286 - - - - -
192 96 60.5 53.5 445-340 440-001 - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
82.5 75.5 445-341 443-001 - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
116.5 109.5 445-342 443-002 - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
138.5 131.5 445-343 - - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
107.0 100.0 445-344 - - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
163.0 156.0 445-345 - - 445-351 44-5352-xx 44-5353-01 44-5353-02 -
209.0 201.0 445-346 - - 445-351 44-5352-xx 44-5353-01 44-5353-02 -

192 144 60.5 53.5 445-380 440-001 - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
82.5 75.5 445-381 443-001 - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
116.5 109.5 445-382 443-002 - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
138.5 131.5 445-383 - - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
107.0 100.0 445-384 - - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
163.0 156.0 445-385 - - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
209.0 201.0 445-386 - - 445-391 44-5392-xx 44-5393-01 44-5393-02 44-5393-03
288 72 60.5 53.5 445-460 440-001 441-460 445-471 44-5472-xx 44-5473-01 - -
82.5 75.5 445-461 443-001 441-461 445-471 44-5472-xx 44-5473-01 - -
116.5 109.5 445-462 443-002 441-462 445-471 44-5472-xx 44-5473-01 - -
138.5 131.5 445-463 - 441-463 445-471 44-5472-xx 44-5473-01 - -
107.0 100.0 445-464 - 441-464 445-471 44-5472-xx 44-5473-01 - -
163.0 156.0 445-465 - 441-465 445-471 44-5472-xx 44-5473-01 - -
209.0 201.0 445-466 - 441-466 445-471 44-5472-xx 44-5473-01 - -

288 96 60.5 53.5 445-600 440-001 - 445-611 44-5612-xx 44-5613-01 - -
82.5 75.5 445-601 440-005 - 445-611 44-5612-xx 44-5613-01 - -

288 144 60.5 53.5 445-480 440-001 441-480 445-491 44-5492-xx 44-5493-01 - -
82.5 75.5 445-481 443-001 - 445-491 44-5492-xx 44-5493-01 - -
    445-482 443-002 - 445-491 44-5492-xx 44-5493-01 - -
138.5 131.5 445-483 - - 445-491 44-5492-xx 44-5493-01 - -
    445-484 - - 445-491 44-5492-xx 44-5493-01 - -
163.0 156.0 445-485 - - 445-491 44-5492-xx 44-5493-01 - -
    445-486 - - 445-491 44-5492-xx 44-5493-01 - -


Zamocowanie

Nr części Nr części Nr części
440-005 443-002 443-001

Nr części Nr części
440-009 440-001


Pełna ściana przednia

H mm W mm Nr części
24 48 44-8457-00
24 96 44-8117-00
48 48 445-137
72 36 445-077
72 72 445-237
96 48 445-177
96 96 445-317
144 72 445-277
144 96 44-5337-00
144 144 445-377


Drzwiczki transparentne

  • Transparentne drzwiczki zgodne z normą IEC 61554.
  • Stopień ochrony IP42 zgodny z normą DIN 40050.
  • Drzwiczki montuję się zatrzaskowo w miejsce ramki (dostępne również wersje przykręcane na śrubki).


Wymiary zgodne z normą IEC61554 WxH [mm] Stopień ochrony Z zapięciem kluczykowym stalowym Z zapięciem kluczykowym z tworzywa
144 x 144 IP 54 44-6050-01 44-6050-02
72 x 144 IP 54 44-6100-01 44-6100-02
96 x 96 IP 54 44-6040-01 44-6040-02
96 x 144 IP 42 44-6150-01 44-6150-02
96 x 48 IP 42 44-6090-01 44-6090-02
192 x 96 IP 42 44-6110-01 44-6110-02
192 x 144 IP 54 44-6120-01 44-6120-02
288 x 144 IP 42 44-6130-01 44-6130-02
72 x 72 IP 42 44-6030-01 44-6030-02


Uchwyt na szynę DIN

Adapter na szynę DIN TS 35. Adapter zgodny z normą DIN EN 50022.

Odległość od tylnego panelu do szyny DIN to 47 mm. Odległość ta pozwala na swobodne wyprowadzenie połączeń.

Zestaw zawiera: adapter na szynę DIN, zapinki na obudowę, elementy montażowe.



Wysokość obudowy [mm] Numer
48 44-5701-00
72 44-5702-00
96 44-5703-01
144 44-5704-01


Złącza śrubowe dla tylnego panelu obudowy

Wysokość obudowy [mm] Ilość konektorów Numer
48 5 445-565
72 10 445-570
96 15 445-575
144 24 445-584
Kevésbé
Olvass tovább
Hozzászólások (0)
