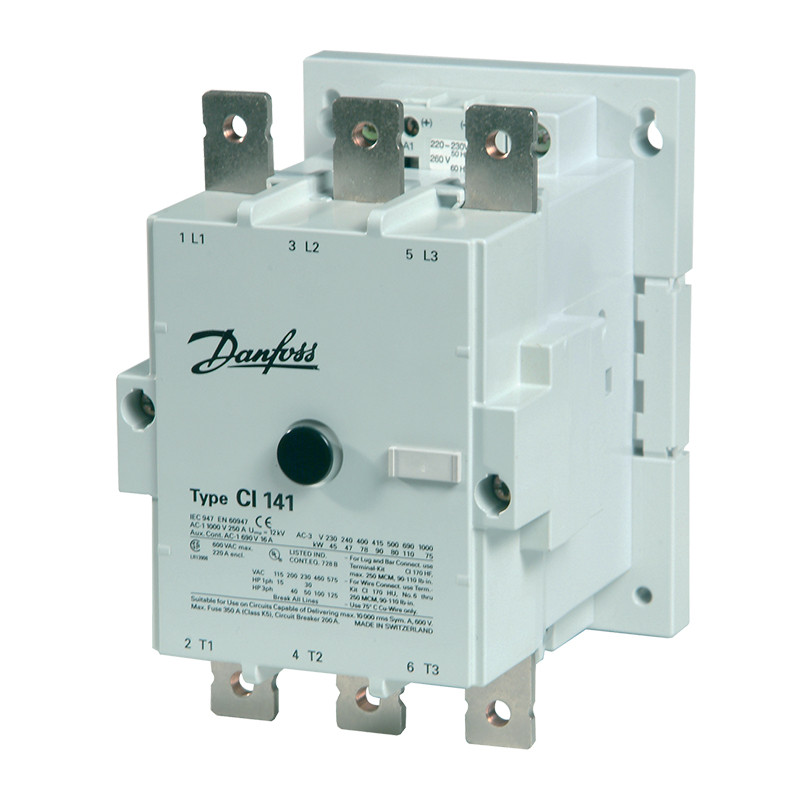

Styczniki CI 110-420 EI
  • Styczniki CI 110-420 EI

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Danfoss

Styczniki CI 110-420 EI

Typoszereg styczników sterowanych napięciem przemiennym, w zakresie od 55 do 220 kW. Dla modeli oznaczonych symbolem EI możliwe jest również sterowanie bezpośrednio ze sterownika PLC napięciem 24V d.c. poprzez wbudowany interfejs, przy niezależnym zasilaniu obwodu cewki napięciem przemiennym. Wbudowany interfejs optymalizuje równieżpobór mocy cewki, zapewniając równocześnie pracębez przydźwięków. Całkowicie szczelna konstrukcja umożliwia pracę w trudnych warunkach użytkowania. Brak mechanicznego połączenia z ruchomym elementem zwory uniemożliwia ręczne załączenie stycznika. Fabrycznie montowany jest blok styków pomocniczych 1NO + 1NC, z możliwościąrozszerzenia o kolejne trzy takie bloki. Do zacisków przewodów zaleca się zamontowanie osłon przeciwporażeniowych lub zacisków imadełkowych, pełniących również funkcję ochronną.



Parametry elektryczne - cewki sterowane napięciem przemiennym

Typ Ue 230V kW Ue 400V kW le
(AC - 3)
[A]		 Ith 40°C
(AC - 1)
[A]		 Ith 60°C
(AC - 1)
[A]		 Styki główne Styki pomocnicze Numer katalogowy
Cl 110 32 55 110 160 135 3 1NO + 1NC 037H3081XX
Cl 141 45 75 140 250 210 3 1NO + 1NC 037H3339XX
Cl 180 55 90 180 250 210 3 1NO + 1NC 037H3082XX
Cl 210EI 63 110 210 350 300 3 1NO + 1NC 037H3259XX
Cl 250EI 80 132 250 350 300 3 1NO + 1NC 037H3267XX
CI 300EI 90 160 300 450 380 3 1NO + 1NC 037H3269XX
CI 420EI 132 220 420 500 425 3 1NO + 1NC 037H3279XX


Cewki dla styczników CI110 -CI180

Napięcie sterujące Symbol XX Numer katalogowy
110 V 50Hz 22 037H3261
220-230 V 50Hz 31 037H3262
380-400V 50Hz 37 037H3264


Cewki dla styczników CI210EI - CI300EL

Napięcie sterujące Symbol XX Numer katalogowy
110-130 V
50/60HZ		 23 037H3413
208-277 V
50/60Hz		 32 037H3415
380-500 V
50/60Hz		 39 037H3417


Cewki dla styczników CI420EI

Napięcie Symbol Numer
110-130 V
50/60HZ		 23 037H3421
208-277 V 50/60HZ 32 037H3423
380-500 V 50/60HZ 39 037H3425



Standardowa tolerancja napięcia zasilającego -15% + 10%. Również jako element zamienny dostępny pod wybranym numerem katalogowym. Do styczników EI w komplecie z cewką znajduje się układ elektroniczny.



Akcesoria - bloki sytków pomocniczych

Są to moduły dołączane z kompletem śrub montażowych. Występują jako podwójne zestawy styków 1NO+1NC, maksymalnie można zamontować osiem styków, cztery NO i cztery NC (4 moduły).

Uwaga: przy monatażu blokady mechanicznej, zajmuje ona miejsce styków pomocniczych po jednej stronie stycznik.


Funkcja le
[A]		 Ith 60°C
[A]		 Ue
[V]		 Numer
katalogowy		 Typ
1 NO + 1 NC 5.5 16 690 037H3348 CBC - 11


Wymiary


CI 110 do CI 180 + TI 180 E
CI 210 EI do CI 420 EI + TI 630 E
