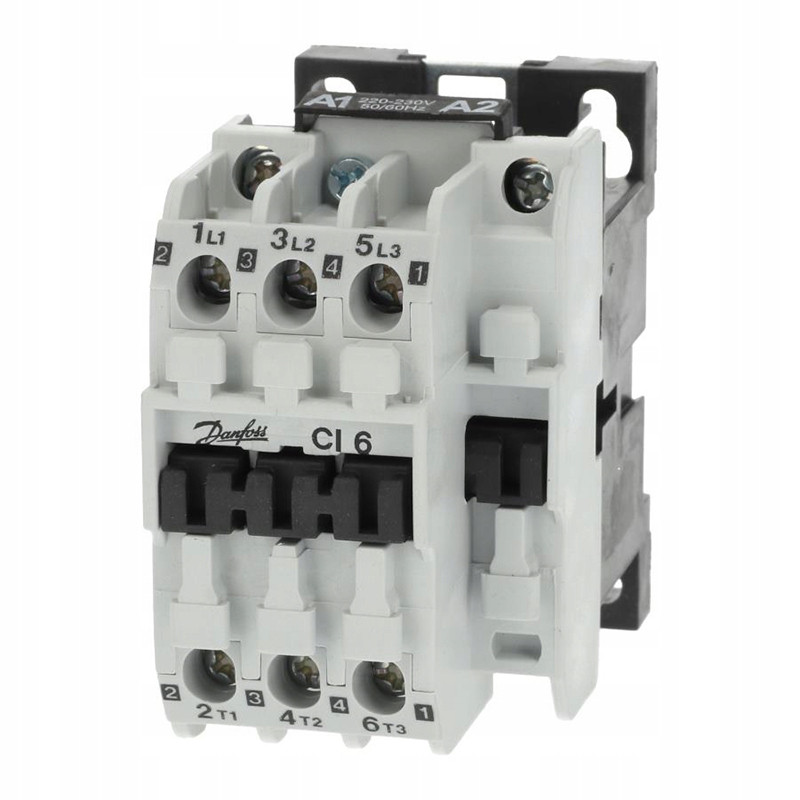

Styczniki CI 6-50

Styczniki CI 6-50 produkcji Danfoss są dostępne dla cewek AC w zakresie mocy od 2,2 do 25kW oraz cewki DC w zakresie mocy od 2,2 do 11kW.


CI 6 jest zbudowany jako połączenie stycznika z przekaźnikiem sterującym. Oprzyrządowanie obejmuje szeroki asortyment styków pomocniczych i przekaźników zwłocznych zaciskowych, modułów interfejsowych oraz elementów RC. Zestaw CI 6-50 obejmuje także przekaźniki termiczne do zabezpieczania silników elektrycznych.



Obwód główny Styki
pomocnicze

Opcje do
wbudowania
Ilość		 Numer
katalogowy1)		 Typ
Obciążenie AC - 3 Ith
(AC - 1) otwarte
[A]		 Ithe
(AC - 1) obudowane
[A]		 Max. Ith
(AC - 1)
otwarte
[A]		 Ilość
styków
głównych
Ue
220-240 V
[kW]		 Ue
380-690 V [kW]		 Ie

[A]
STYCZNIKI CI 6-50 Z CEWKĄ ZASILANĄ NAPIĘCIEM PRZEMIENNYM
1/5 2,2 6 20 16 - 3 1-4 037H0015 Cl 6
1/5 2,2 6 20 16 - 4 1-4 037H0018 Cl 6
2,2 4 9 25 16 - 3 1-4 037H0021 Cl 9
2,2 4 9 25 16 - 4 1-4 037H0022 Cl 9
3 5,5 12 25 20 - 3 1-4 037H0031 Cl 12
3 5,5 12 25 20 - 4 1-4 037H0032 Cl 12
4 7,5 16 25 20 30 3 1-4 037H0049 Cl 15
4 7,5 16 25 20 30 4 1-4 037H0050 Cl 15
4 7,5 16 40 25 45 3 1-4 037H0041 Cl 16
5,5 10 20 40 25 45 3 1-4 037H0045 Cl 20
5,5 11 25 40 25 45 3 1-4 037H0051 Cl 25
7,5 15 30 40 30 50 3 1-4 037H0055 Cl 30
8,5 15 32 63 63 - 3 1-4 037H0061 Cl 32
10 18,5 37 80 63 - 3 1-4 037H0056 Cl 37
11 22 45 80 80 90 3 1-4 037H0071 Cl 45
15 25 52 80 80 90 3 1-4 037H0080 Cl 50
STYCZNIKI CI 6-50 Z CEWKĄ ZASILANĄ NAPIĘCIEM STAŁYM
1,5 2,2 6 20 16 - 3 1-3 037H0013 Cl 6
1,5 2,2 6 20 16 - 4 1-3 037H0014 Cl 6
2,2 4 9 25 16 - 3 1-3 037H0025 Cl 9
2,2 4 9 25 16 - 3 1-3 037H0026 Cl 9
3 5,5 12 25 20 - 3 1-3 037H0035 Cl 12
3 5,5 12 25 20 - 4 1-3 037H0036 Cl 12
4 7.5 16 40 25 45 3 1-3 037H0043 Cl 16
5,5 11 25 40 25 45 3 1-3 037H0053 Cl 25

Uwaga
1) wraz z numerem katalogowym należy podać napięcie i częstotliwość cewki lub nr końcówki (patrz następna tabela ).



Cewki AC dla styczników CI 6-50


  1. Cewka podwójnej częstotliwości - zakres napięć ±10%:
    praca stała - temperatura otoczenia max. 55°C, bez obudowy
    praca przerywana - cewka pobudzana przez 30 min. na godz., temperatura otoczenia max. 65°C
  2. Warunki pracy i tolerancja jak dla cewek podwójnej częstotliwości
  3. Cewka podnapięciowa - tolerancja napięć od - 35 do 0%


Napięcie cewki Nr końcówki Cewki dla CI 6-30 Cewki dla CI 32-50
50Hz [V] 60Hz [V] Typ Typ
12 12 12 037H64861) -
20 24 14 037H6461 037H6061
24 24 13 037H64841) 037H60841)
24 29 16 037H6462 037H6062
42 50 17 037H6463 037H6063
48 57 18 037H6464 037H6064
92 110 21 037H6465 037H6065
110 110 23 037H64871) 037H60871)
- 115 24 037H64512 -
110 132 22 037H6466 037H6066
167 200 91 037H6470 -
- 208-230 28 037H64502 037H60502
183 220 29 037H6469 037H6069
200 240 30 037H6471 037H6071
220-230 220 32 037H64881) 037H60881)
220-230 - 31 037H6472 037H6072
220-240 - 34 037H64522 -
240 288 33 037H6473 037H6073
317 380 92 037H6476 -
380-400 440 37 037H6478 037H6078
380 - 96 037H64853 -
415 500 38 037H6479 037H6079
440 550 93 037H6477 -
500 600 94 037H6481 037H6081


Styczniki CI 9 EI – CI 30 EI z cewką zasilaną napięciem stałym do współpracy ze sterownikami PLC


Obwód główny Obwód kontrolny Numer katalogowy Typ
Obciążenie AC 3 Obciążenie AC 1 Cewka PLC
Ue
220-240V
[kW]		 Ue
380-690V
[kW]		 Ie
[A]		 I th
[A]		 I the
[A]		 A2 - A2
[V]		 B+ - B-
[V]
2,2 4,0 9 25 16 24 V DC 24 V DC 037H8011 Cl 9 El 24
          220-240 V AC   037H8061 Cl 9 El 230
4,0 7,5*) 15 25 20 24 V DC 24 V DC 037H8013 Cl 15 El 24
          220-240 V AC   037H8063 Cl 15 El 230
5,5 11,0 25 40 25 24 V DC 24 V DC 037H8016 Cl 25 El 24
          220-240 V AC   037H8066 Cl 25 El 230
7,5 15,0 30 40 30 24 V DC 24 V DC 037H8017 Cl 30 El 24
          220-240 V AC   037H8067 Cl 30 El 230



Styki pomocnicze CB(MAX.4 szt. na styczniku)

Funkcja styku Obciążenie Kolor Numer
katalogowy		 Typ
Ie
(AC - 15)
[A]		 I th
(AC - 1)
otwarte		 I the
(AC - 1) obudowaneUe
[V]
start 6 10 10 500 zielony 037H0110 CB - S
start, impuls2) 6 10 10 500 zielony 037H0117 CB - I
zwarcie 6 10 10 500 zielony 037H0111 CB - NO
rozwarcie 6 10 10 500 czerwony 037H0112 CB - NC
wczesne zwarcie 6 10 10 500 biały 037H0113 CB - EM
późne rozwarcie 6 10 10 500 niebiesk 037H0114 CB - LB
dodat. opóźnione rozwarcie1) 6 10 10 500 czarny 037H0115 CB - DC

Uwaga
1) specjalne do przełączania cewki DC
2) bez funkcji podtrzymywania



Styki pomocnicze CB z pozłacanymi stykami (odpowiednie dla PLC)


Funkcja styku Obciążenie Kolor Numer katalogowy Typ
Ie
[mA]		 Ue
[V]
zwarcie 1 - 30 5 - 30 biały 037H0121 CB-NO
rozwarcie 1 - 30 5 -30 niebieski 037H0122 CB-NC
