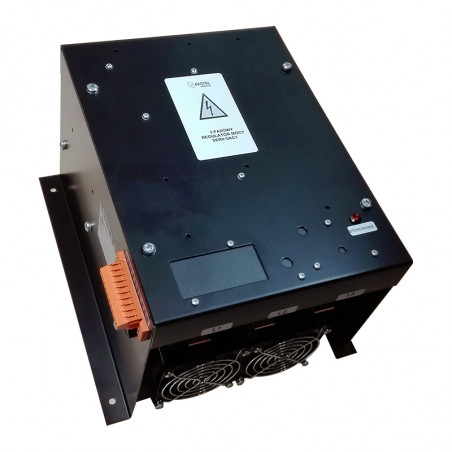

Styczniki tyrystorowe -DAC

Styczniki tyrystorowe

Zastosowanie

Załączanie napięcia zasilającego: piece oporowe, lampy żarowe, lampy wyładowcze, bezpośredni rozruch silnika.

Cechy użytkowe

Duża trwałość, odporność na przepięcia występujące w sieci zasilającej, bezprzepięciowe załączanie i wyłączanie obciążeń, cicha praca, zgodność z PN-EN 60947-4-3.

Dane techniczne

Typ	DAC1	DAC2	DAC3
Napięcie zasilania	3x400 V, 50 Hz	3x400 V, 50 Hz	3x400 V, 50 Hz
Prąd znamionowy (zakres)	30 A, 40 A, 50 A	60 A, 80 A, 100 A, 120 A, 160 A, 180 A	250 A, 300 A
Tolerancja napięcia zasilania	-15% ÷ +10% Un
Kategorie użytkowania	AC51, AC55aa, AC55b, AC52a, AC52b, AC53a, AC53b
Sygnały sterujące*	12 VDC, 12 VAC, 24 VDC, 24 VAC, 110 VDC, 230 VAC
Sterowanie tyrystorów	Załączenie w zerze napięcia
Układ połączeń odbiornika	gwiazda lub trójkąt
Zabezpieczenie przeciwprzepięciowe	tłumik RC
Chłodzenie	naturalne powietrze	powietrze wymuszone własnymi wentylatorami	powietrze wymuszone własnymi wentylatorami
Stopień ochrony	IP00
Napięcie probiercze izolacji	2,5 kV
Stopień zanieczyszczenia	3
Zakres temperatury pracy	0-50 °C
Zakres temperatury magazynowania	-20 do 60 °C
Osłona ochronna	metaplex
Zabezpieczenie zwarciowe	bezpieczniki szybkie
Wilgotność względna	do 85% (bez kondensacji)
Wysokość n.p.m.	do 1000 m
Prostokąt otworów mocujących	155x175 mm	155x175 mm (DAC2 60, 80); 280x155 mm (pozostałe)	280x410 mm
Wymiary (D x W x H)	200x185x255 mm	240x185x255 mm (DAC 60, 80); 340x175x255 mm (pozostałe)	340x380x260 mm
Masa	5,5 kg	6-9.5 kg	28 kg

Uwaga:
* Proszę w zamówieniu podać rodzaj sygnału sterującego.
