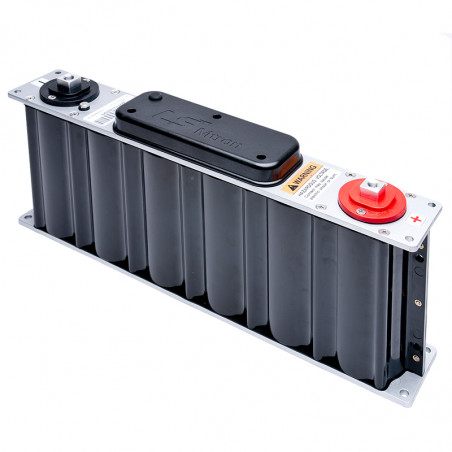

Superkondensatory
  • Superkondensatory

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: LS Mtron

Superkondensatory

Dane techniczne

Napięcie znamionowe: 2,8V
Zakres pojemności: 3F – 3000F
Tolerancja: 10%
Zakres temperatury pracy: -40°C ÷ 65°C


Ogniwa

Symbol Pojemność znam.
C[F]		 Napięcie znam.
UR[V]		 ESR DC [m Ω] Prąd max [A] Prąd upływu [mA] Gęstośc energii [Wn/kg] Waga [kg] Zakres temp. pracy
[oC]		 Wymiary [mm]
LSUC02R7R 0003F EA 3 2.7 100 3 <1 2.03 0.002 -100 Ø8x20
LSUC02R7R 0005F EA 5 2.7 75 4.5 <1.2 2.03 0.003 -100 Ø10x20
LSUC02R7R 0010F EA 10 2.7 50 9 <1.4 2.89 0.004 -100 Ø10x20
LSUC02R7R 0025F EA 25 2.7 35 19 <1.5 3.89 0.007 -100 Ø16x26
LSUC02R7R 0050F EA 50 2.7 25 30 <1.6 3.62 0.014 -100 Ø18x46

Żywotność (25°C, UR):
10 lat (ΔC<20%, ΔESR<100% wartości znamionowych)
500 000 cykli ładowania-rozładowania (ΔC<20%, ΔESR<100% wartości znamionowych)



Symbol Pojemność znam.
C[F]		 Napięcie znam.
UR[V]		 ESR DC [m Ω] Prąd max [A] Prąd upływu [mA] Gęstośc energii [Wn/kg] Waga [kg] Zakres temp. pracy
[oC]		 Wymiary [mm]
LSUC 002R8S 0100F EA 100 2.8 9 74 < 0.3 4.73 0.023 25 Ø22x46
LSUC 002R8S 0120F EA 120 2.8 9 81 < 0.4 5.23 0.025 25 Ø25x46
LSUC 002R8L 0350F EA 350 2.8 3.2 231 < 1 5.86 0.065 25 Ø35x61
LSUC 002R8L 0400F EA 400 2.8 3 255 <1 5.89 0.074 25 Ø35x71

Żywotność (25°C, UR):
10 lat (ΔC<20%, ΔESR<100% wartości znamionowych)
500 000 cykli ładowania-rozładowania (ΔC<20%, ΔESR<100% wartości znamionowych)



Symbol Pojemność znam.
C[F]		 Napięcie znam.
UR[V]		 ESR DC [m Ω] Prąd ciągły [A] Prąd upływu [mA] Waga [kg] Zakres temp. pracy
[oC]		 Wymiary [mm]
LSUC 002R7C 0650F EA 650 2.7 0.57 640 <1.5 0.215 -40~65 Ø60x51.5
LSUC 002R7C1200F EA 1200 2.7 0.33 1160 <2.7 0.295 -40~65 Ø60x74
LSUC 002R7C1500F EA 1500 2.7 0.28 1426 <3.0 0.335 -40~65 Ø60x85
LSUC 002R7C 2000F EA 2000 2.7 0.27 1753 <4.0 0.395 -40~65 Ø60x102
LSUC  002R7C 3000F EA 3000 2.7 0.23 2396 <5.0 0.525 -40~65 Ø60x138

Żywotność (25°C, UR):
10 lat (ΔC<20%, ΔESR<100% wartości znamionowych)
1 000 000 cykli ładowania-rozładowania (ΔC<20%, ΔESR<100% wartości znamionowych)



Moduły

Symbol Pojemność znam.
C[F]		 Napięcie znam.
UR[V]		 ESR DC
[m Ω]		 Prąd ciągły [A] Prąd upływu [mA] Waga
[kg]		 Wyrówny-
wanie		 Monitoro-
wanie		 Zakres
temp. pracy
[oC]		 Wymiary
LxWxH
[mm]
LSUM 016R8L 0058F EA 58 16.8 22 20 <11 0.6 Aktywne
lub pasywne		 - -40~65 245x47x76.6
LSUM 016R2C 0500F EA 500 16.2 1.7 200 <5 5.1 Temperatura
(NTC)		 -40~65 416.2 x67.2x175.9
LSUM 048R6C 0166F EA 166 48.6 5 150 <5 14.2 -40~65 418x194x175.4
LSUM 048R6C 0166F EA 166 48.6 5 200 <5 16.7 -40~65 418x468,5x 71
LSUM 086R4C 0093F EA 93 86.4 11.3 80 <120 26 Pasywne Temperatura (PT100) -40~65 517x265x194
LSUM 129R6C 0062F EA 62 129.6 13.2 260 <5 53 Aktywne lub pasywne Temperatura
i napięcie (CAN2.0B)(2)		 -40~65 720x405x226


Moduł 125V -Trakcja, UPSY itp. - dane podstawowe

Symbol Pojemnosć
C[F]		 ESR DC
[m Ω]		 Prąd max
[A]		 Prąd upływu
[mmA]
LSUM 129R6C 0062F EA 62,5 13,2 2,3 <27


Moc i energia

Symbol Energia właściwa
[Wh/kg]		 Ilość zmagazynowanej energii
LSUM 129R6C 0062F EA 62,5 13,2


Specyfikacja

Napięcie znamionowe 129.6V
Napięcie maksymalne 136.8V
Tolerancja pojemności 0% / +20%
Zakres  temp. pracy -40 ~ 65 °C
Zakres temp. przechowywania -40 ~ 70 °C
Prąd ciągły ΔT = 15 oC 189A
ΔT = 40 oC 260A
Żywotność (25oC) Po 10 latach przy napięciu znamionowym i 25oC
Zmiana pojemności < 20%
Zmiana ESR  <100%
Ilość cykli (25oC) Po 1000 000 cykli i zmianie napięcia od Un do 1/2 Un
Zmiana pojemności < 20%
Zmiana ESR  <100%


Monitorowanie

Symbol Czujnik temp. Komunikacja Układ wyrównywania napięć
LSUM  0129R6C 0062F EA NTC Thermistor CAN 2.0B Pasywny lub aktywny


Wytrzymałość

Napięcie izolacji Prąd zwarciowy Stopień ochronny  Wytrzymałość uderzenia i wibracje
4 kV 9800 IP67 IEC-61373


Wymiary i waga

Symbol Wymiary [mm] Waga
Długość Szerokość Wysokość
LSUM 129R6C 0062F EA 720 405 226 53


Wymiary [mm]
