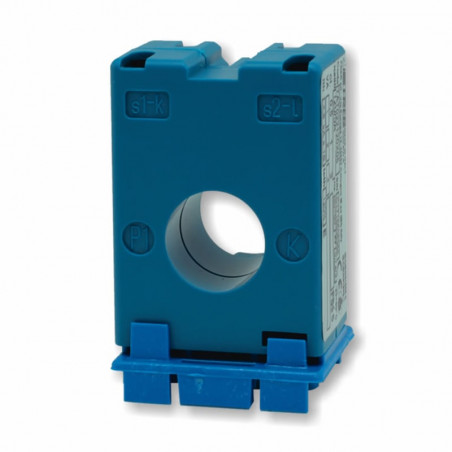

TDC…/TDA… - przekładniki prądowe do współpracy z przekaźnikami prądu upływu

Przekładniki prądowe serii TD muszą być zainstalowane ze wszystkimi przewodami roboczymi sieci jedno lub trójfazowej (przewody fazowe i neutralny [jeśli takowy istnieje]) wewnątrz rdzenia. Przewód ochronny PE lub PEN dla sieci TN-C musi znajdować się poza rdzeniem. Połączenie z przekładnikiem prądu upływu musi być tak krótkie jak to tylko możliwe, wykonane za pomocą przewodu ekranowanego (ekran uziemiony jednostronnie) i poprowadzone w znacznej odległości od obwodów mocy celem zminimalizowania zakłóceń od sprzężeń i spadków napięć na rezystancjach przewodów doprowadzających.



Dane techniczne

Samogasnąca obudowa (materiał) UL 90-V0
Częstotliwość znamionowa 47-63Hz
Poziom izolacji 2,5kV 50Hz, 1 min.
Stopień ochrony IP20
Przeciążenie ciągłe 1000A
Prąd cieplny (1s) 40kA
Temperatura pracy 0…+50˚C U.R./R.H. <90% n.c.
Temperatura przechowywania -20…+70˚C
Montaż Wkręt, max 1,6mm2


Kod Rdzeń A B C D E F G H I kg
TDC022 Zamknięty Rysunek 1. 0,2
TDC032 Rysunek 2. 0,3
TDC035 35 93 73 92 100   40 6 28 0,2
TDC060 60 122 98 116 125   55 6 28 0,2
TDC080 80 142 118 136 146   65 6 38 0,4
TDC110 110 168 148 166 178   78 6 28 0,5
TDC160 160 275 255 265 275   130 8,5 45 1,2
TDC210 210 325 305 310 325   155 8,5 45 2,4
TDC300 300 415 390           40 4,7
TDC321 Rysunek 3. -
TDC350 350 463 438           40 5,5
TDC471 Rysunek 4. -
TDA110 Rozpinany 110 225 205 220 235 70 105 6,5 40 1,3
TDA160 160 275 255 265 275 75 130 8,5 45 1,3
TDA210 210 325 305 310 325 75 155 8,5 45 2,4


Wymiary

Rysunek 1: TDC022 - wymiary Rysunek 2: TDC032 - wymiary
Rysunek 3: TDC321 - wymiary Rysunek 4: TDC471 - wymiary
Rysunek 5: Legenda prezentujące oznaczenia odpowiednich wymiarów w tabeli
