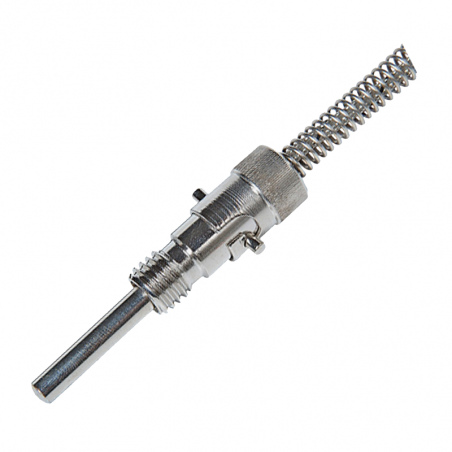

Termopara prosta (J, K, N) – TC-07

Termopara prosta TC-07 przeznaczona jest do precyzyjnego pomiaru wyższych temperatur w granicach -40°C do +1100°C w zależności od rodzaju termopary i osłony.


Stosuje się je głównie do pomiaru temperatury gazów, cieczy i urządzeń w procesach technologicznych o dużych zmianach temperatury, gdzie zależy nam na szybkiej reakcji termopary. Osłona wykonana jest ze stali stopowej. Możliwość wykonania termopary z króćcem lub kołnierzem montażowym.



Specyfikacja

Model Wykonanie Typ wkładu Długość L
U Z wkładem niewymiernym niewymienny dowolna
PS Z wkładem wymiennym WP-TE-02
PS/Exi Iskrobezpieczne z wkładem wymiennym


Parametry techniczne termopary

Wkład płaszczowy Zakres pomiarowy - Klasa 1 Charakterystyka
1xFe-CuNi (J), 2xFe-CuNi (J)
1xNiCr-NiAI (K), 2xNiCr-NiAI (K)
1xNiOSi-NiSiMg(N), 2xNiCrSi-NiSiMg (N)		 Ø3 -40°C.+500°C
-40°C.+700°C 0°C..+1100°C (- 270°C..+1300°C**)		 wg PN-EN 60584-1
1xFe-CuNi (J), 2xFe-CuNi (J)
1xNiCr-NiAI (K), 2xNiCr-NiAi (K)
1xNiCrSi-MSiMg(N), 2xNiCrSi-NiSiMg (N)		 Ø6 -40°C..+600°C -40°C.+800(+1100*)°C
0°C +1100°C (- 270°C ..+1300°C**)


Rura ochronna

Średnica d Maks. temp. pracy Materiał wg wNr / DIN Materiał wg aSTM/ AISi
Ø6,Ø8,Ø9,Ø10
,Ø11,Ø12,Ø15		 +700°C 1.4571 316 Ti
Ø10 +1100°C 1.4841 314
Ø10,Ø11,Ø15 +550°C 1.7335 A182 Grade Fil
Ø13.7 +600°C Hastelłoy C22 A576 Grade 1020


Rodzaj spoiny
izolowana
uziemiona


Głowica przyłączeniowa

Typ Maks. temp. pracy Materiał
B +100°C Al
NA (z uszczelką silikonową) +150°C Al


Przetwornik pomiarowy
wg zamówienia


Uchwyt zaciskowy gwintowany uZG-47
wg zamówienia

Uwaga
Istnieje możliwość wykonania odmian nietypowych.



Oznaczenia



A. Wykonanie
Z wkładem niewymiernym U
Z wkładem wymiennym PS
Iskrobezpieczne z wkładem wymiennym PS/EXJ
B. Rodzaj termoelementu
1xFe-CuNi 1xJ
2xFe-CuNi 2xJ
1xNCr-NA 1xK
2xNiCr-NiAl 2xK
1xNiCrSi-NiSiMg 1xN
2xNiCrSi-NiSiMg 2xN
C. Średnica osłony d
Ø6 mm 6
Ø8 mm 8
Ø9 rnm 9
Ø10 mm 10
Ø11 mm 11
Ø12 mm 12
Ø13,7 mm 13,7
Ø15 mm 15
D. Długość osłony
L podać w mm
E. Materiał osłony
1.4571 1.4571
14841 1.4841
1.7335 1.7335
Hastelloy C22 C22
F. Głowica
NA (przy temp. pracv do + 100°C) N1
MA (przy temp. pracv do + 150°C) N2
B B
G. Rodzaj spoiny
Izolowana O
Uziemiona Z
H. Temperatura pracy
T podać w °C
I. Przetwornik pomiarowy
podać typ i zakres temperatury w °C

Uwaga
Istnieje możliwość wykonania odmian nietypowych.
