Genarator udarów prostokątnych

Genarator udarów prostokątnych

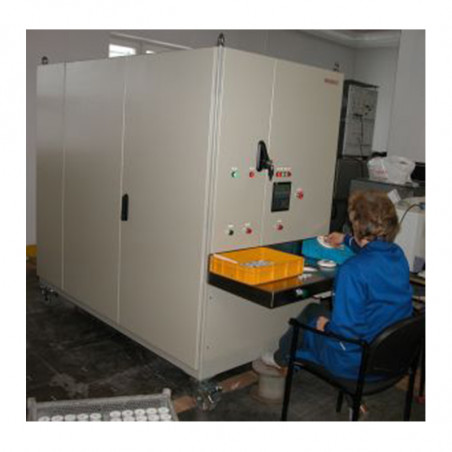

Generator udarów prostokątnych przeznaczony jest do badania wytrzymałości energetycznej warystorów niskiego i średniego napięcia według normy PN-IEC 99-4. Badania wykonywane są w trakcie procesu produkcji na wszystkich egzemplarzach warystorów. W skład generatora wchodzą: bateria kondensatorów z cewkami, tyrystorowy załącznik, ładownica WN, układ pomiarowy, układ sterowania i automatyki, pulpit operatorski. Obwód WN generatora oraz jego układy sterujący i automatyki a także układy pomiarowe są izolowane od obudowy i nie są połączone z "ziemią". Generator umieszczony jest w obudowie metalowej wyposażonej w koła z blokadą . Stanowisko operatora jest całkowicie izolowane od obwodów generatora i nie wymaga żadnych środków dodatkowej ochrony p. porażeniowej.



Parametry generatora

  • napięcie zasilające - 400 VAC;
  • napięcie znamionowe generatora - 15 kVDC;
  • napięcie klasyfikacji najwyższego badanego warystora - 6000 VDC;
  • napięcie trwałej pracy najwyższego badanego warystora - 3400V RMS;
  • napięcie klasyfikacji najniższego badanego warystora - 200 VDC;
  • napięcie trwałej pracy najniższego badanego warystora - 120 VRMS;
  • udar prostokątny, wartość szczytowa - 600 A;
  • czas trwania udaru - 2000 s;
  • częstotliwość udarów - co 5 s.


Dane techniczne

Obwód WN generatora - linia łańcuchowa składająca się z dwunastu ogniw LC;
- ładownica 12,5 kW przekładnia 400 V/12500 V, przekładnia prądowa 13,9 A/0,4 A;
- prostownik diodowy 24 kV, 1,1 A;
- tyrystorowy załącznik 14400 V, 765 A, 300 A/s;
- sterowanie promieniowaniem diod poprzez łącza światłowodowe;
Układ sterowania i automatyki - sterownik PLC zarządzający pracą całego generatora;
- sterownik mikroprocesorowy ładownicy;
- sterowniki mikroprocesorowe specjalizowane do pomiaru prądu udaru i napięcia ładowania baterii kondensatorów;
- transmisja sygnałów w standardzie RS485 poprzez konwertery i łącza światłowodowe;
Układ pomiarowy prądu udaru - pomiar po stronie WN poprzez przetwornik hallotronowy i specjalizowany układ mikroprocesorowy;
- transmisja sygnałów poprzez dwukierunkowe łącza światłowodowe w standardzie RS485;
- zasilanie poprzez transformator WN;
- podgląd kształtu i parametrów udaru probierczego na monitorze komputera dołączonego do gniazda RS485;
Układ do pomiaru napięcia baterii kondensatorów - pomiar po stronie WN poprzez rezystancyjny dzielnik napięcia i specjalizowany układ mikroprocesorowy;
- transmisja sygnałów poprzez dwukierunkowe łącza światłowodowe w standardzie RS485;
- zasilanie poprzez transformator WN;
Pulpit operatorski - pulpit sterownika PLC (wyświetlane komunikaty tekstowe ułatwiające pracę operatora);
- nastawione parametry robocze z możliwością ich podglądu podczas pracy;
- aktualnie realizowany etap pracy generatora;
- numer kolejny udaru prądowego;
- parametry wytworzonego udaru prądowego;
- wartość napięcia ładowania baterii kondensatorów;
- lampki sygnalizacyjne SIEĆ ZAŁ/WYŁ, PRACA, KONIEC CYKLU, AWARIA;
- przyciski sterujące START, STOP, WYŁ. AWARIA, PODGLĄD, DOŁADOWANIE;
- blat roboczy z obrotnicą zawierającą dwa gniazda probiercze.
Automatyka - napędy realizowane siłownikami pneumatycznymi: napęd obrotnicy, pokrywy gniazda probierczego i jego elektrod oraz zwieracza baterii kondensatorów.
