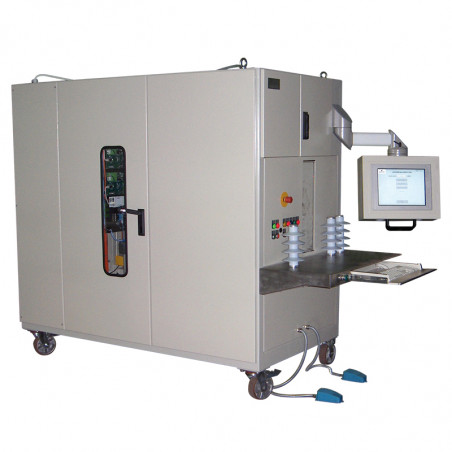

Maszyna do pomiaru napięcia klasyfikacji ograniczników przepięć średniego napięcia
  • Maszyna do pomiaru napięcia klasyfikacji ograniczników przepięć średniego napięcia

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: DACPOL SERVICE

Maszyna do pomiaru napięcia klasyfikacji ograniczników przepięć średniego napięcia

Maszyna do pomiaru napięcia klasyfikacji ograniczników przepięć średniego napięcia


Opis maszyny

Maszyna przeznaczona jest do pomiaru napięcia klasyfikacji ograniczników przepięć średniego napięcia o zakresie napięć znamionowych od 5kV do 51kV. Badania wykonywane są według wymagań normy PN-EN 60099-4 jako badania końcowe procesu produkcji na wszystkich egzemplarzach ograniczników.

Ograniczniki badane są w przedziale WN maszyny niedostępnym dla obsługi, a ich wymianę realizuje obrotnica, wyposażona w uchwyty ograniczników, sterowana siłownikami pneumatycz-nymi. Rozstaw uchwytów ustawiany jest automatycznie za pomocą aktuatorów (siłowniki sterowane elektrycznie). W czasie badania jednego ogranicznika operator wymienia zbadany ogranicznik na następny.

Obwód probierczy WN jest izolowany galwanicznie od konstrukcji mechanicznej maszyny. Pomiar napięcia probierczego i prądu ogranicznika realizowany jest przez karty pomiarowe umieszczone na wysokim potencjale i w formie cyfrowej transmitowany przez dwukierunkowe łącza światłowodowe do komputera panelowego. Informacje przesyłane są pomiędzy podzes-połami maszyny w standardzie Ethernetu. Maszyna wyposażona jest we własne, niezależne od sieci, źródło probiercze napięcia sinusoidalnego.

Operator obsługuje maszynę korzystając z ekranu dotykowego komputera panelowego. Na ekranie komputera wyświetlane są komunikaty tekstowe ułatwiające pracę operatorowi, uzyskane wyniki badań oraz przebiegi prądu i napięcia w formie wykresów, a także komunikaty diagnostyczne łącznie z wizualną lokalizacją niesprawnego podzespołu. Pracą podzespołów maszyny steruje sterownik PLC.



Dane techniczne

Parametry maszyny pomiarowej
Wydajność maszyny 180 szt./h
Obsługa 1 osoba
Napięcie zasilające 230V; 50Hz
Znamionowy pobór mocy Ok. 4 kW
Komunikacja operatora z maszyną Komputer panelowy z ekranem dotykowym
Forma komunikacji Komunikaty tekstowe, wyniki pomiarów w formie cyfrowej, wykresy zarejestrowanych przebiegów prądu ogranicznika i napięcia probierczego, wizualna lokalizacja niesprawności, przyciski sterujące
Rodzaje oprogramowania maszyny Badanie ograniczników, serwis, archiwum, ustawienia fabryczne
Oprogramowanie serwisowe Test pracy siłowników i aktuatorów, test komunikacji, badanie ograniczników (praca krokowa), test pracy maszyny
Sterowanie pracą maszyny Sterownik PLC
Napędy - siłowniki pneumatyczne (4 szt.)
- aktuatory (3 szt.)
Komunikacja pomiędzy podzespołami maszyny ETHERNET
Obwód probierczy Izolowany od konstrukcji mechanicznej maszyny
Zasilanie układów pomiarowych po stronie WN Transformator pomocniczy 230 V/230 V Uprob = 65 kV
Zakres regulacji napięcia probierczego 0÷60000 Vsk
Kształt napięcia probierczego Sinusoidalny
Częstotliwość napięcia probierczego 50 Hz
Zakres pomiaru wartości szczytowej prądu czynnego 0÷10 mA
Dokładność pomiaru prądu czynnego ±1%
Zakres napięć znamionowych badanych ograniczników 5000 V÷45000 V
Parametry źródła napięcia probierczego
Napięcie zasilające 230 V; 50 Hz
Moc pobierana z sieci Ok. 3 kW
Moc transformatora WN 2,5 kVA
Napięcie probiercze izolacji 65 kV; 50 Hz; 1 min
Przekładnia napięciowa transformatora 170 V/60000 V
Przekładnia prądowa transformatora 14,7 A/0,04 A
Kształt napięcia probierczego sinusoidalny
Zawartość harmonicznych <4%
Zadawanie wartości napięcia probierczego ETHERNET
Regulacja napięcia zasilającego uzwojenie pierwotne Płynna regulacja amplitudy 0÷170 V
Parametry kart pomiarowych
Napięcie zasilające 230 V; 50 Hz
Liczba zakresów pomiarowych 4 szt.
Zakresy pomiarowe karty napięciowej 0÷17 kVsk;
0÷34 kVsk;
0÷68 kVsk;
0÷136 kVsk;
Zakres pomiarowy karty prądowej 0÷10 mA
Częstotliwość próbkowania 10 kHz
Rozdzielczość 12 bitów
Dokładność pomiaru napięcia ±0,2%
Dokładność pomiaru prądu ± 1%
Metody pomiaru prądu i napięcia
Zadawana wartość amplitudy napięcia probierczego Dla tej wartości odczytywana jest składowa czynna prądu ogranicznika.
Zadawana jest wartość składowej czynnej prądu ogranicznika Dla tej wartości odczytywana jest wartość amplitudy napięcia probierczego.
Układ do pomiaru napięcia probierczego
Dzielnik napięcia Pojemnościowy 60000 V/10 V
Karta pomiarowa Parametry j.w.
Zasilanie karty Transformator 230 V/230 V; 50Hz; Uizol=65 kV; 1 min
Układ do pomiaru prądu
Rezystor pomiarowy 744 Ω
Karta pomiarowa Parametry j.w.
Transmisja sygnałów pomiędzy kartami a komputerem
Łącza światłowodowe Dwukierunkowe; 2 kpl.
Konwerter światłowodowy SE-37; 4 szt.
