Tyrystor/Dioda Dioda/Tyrystor
  • Tyrystor/Dioda Dioda/Tyrystor

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: POWEREX

Tyrystor/Dioda Dioda/Tyrystor

TypIF((AV)/TC
[A/°C]		URRM/VRRM
[V]		IFSM
[A]		I2t
[A2s]		dV/dt
[V/µs]		Rthjc
[°C/W]		Rthcs
[°C/W]		Obudowa
nr rysunku

CD42--40B, CD47--40B

 40/91 800  -  1800 850 3610 500 0,23 0,1 1

CD42--60B, CD47--60B

 60/95 800 - 1800 1665 13860 500 0,165 0,1 1

CD42--90B, CD47--90B

 90/87 800 - 1800 1785 15910 500 0,135 0,1 1

CD62--15B, CD67--15B

 160/85 800 - 1800 4870 119000 1000 0,08 0,05 2

CM42--A2

 25/93 800 445 1000 500 0,8 0,2 9

CM42--A2

 25/87 1200 - 1600 445 1000 500 0,8 0,2 9

CM42--55

 55/86 800 1000 5000 500 0,5 0,2 9

CM42--55

 55/81 1200 - 1600 1000 5000 500 0,8 0,2 9

CM42--90

 90/86 800 1730 15000 500 0,3 0,2 9

CM42--90

 90/82 1200 - 1600 1730 15000 500 0,3 0,2 9

CM52--13

 130/85 800 2365 28000 500 0,22 0,05 11

CM52--13

 130/78 1200 - 1600 2365 28000 500 0,22 0,05 11

ND42--21, ND47--21

 210/92 600 - 2000 13200 871200 500 0,07 0,03 5

ND42--25, ND47--25

 250/89 600 - 1600 13200 871200 500 0,07 0,03 5

ND421825, ND471825

 250/84 1800 13200 871200 500 0,07 0,03 5

LD42--43, LD47--43

 510/70 1800 - 2200 12000 0,72 x 106 1000 0,0325 0,01 6

LD42--50, LD47--50

 500/86 600 - 1600 25500 3,2 x 106 1000 0,0325 0,01 6

LD421850, LD471850

 500/84 1800 25500 3,2 x 106 1000 0,0325 0,01 6

PD42--07, PD47--07

 700/82 600 - 1800 60000 18,0 x 106 200 0,029 0,009 4

PD42--06, PD47--06

 600/81 2000  -  2400 44250 9,7 x 106 200 0,029 0,009 4

CT22--02

 20/87 800 365 670 500 1 0,25 13

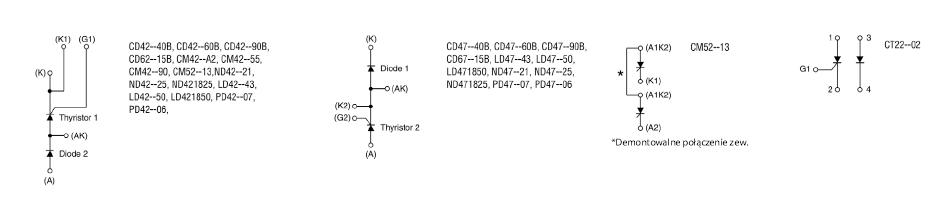

MODUŁY ELEKTROIZOLOWANE FIRMY POWEREX TYRYSTOR/ DIODA DIODA/TYRYSTOR schemat

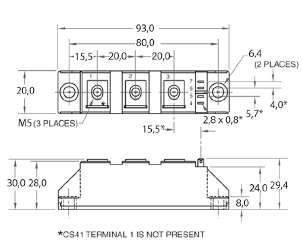

Rysunek 1 wymiary [mm]
Rysunek 2 wymiary [mm]
MODUŁY ELEKTROIZOLOWANE FIRMY POWEREX TYRYSTOR/ DIODA DIODA/TYRYSTOR wymiarMODUŁY ELEKTROIZOLOWANE FIRMY POWEREX TYRYSTOR/ DIODA DIODA/TYRYSTOR wymiar2

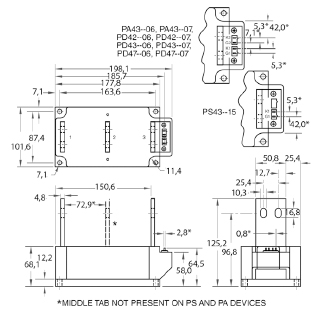

Rysunek 4 wymiary [mm]

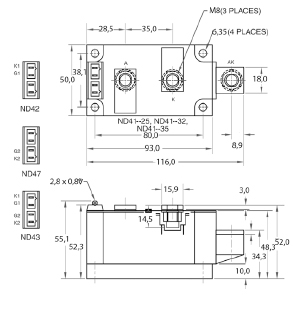

Rysunek 5 wymiary [mm]
MODUŁY ELEKTROIZOLOWANE FIRMY POWEREX TYRYSTOR/ DIODA DIODA/TYRYSTOR wymiar4MODUŁY ELEKTROIZOLOWANE FIRMY POWEREX TYRYSTOR/ DIODA DIODA/TYRYSTOR wymiar 5

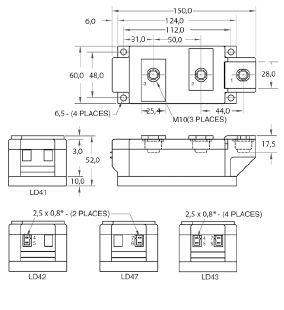

Rysunek 6 wymiary [mm]
Rysunek 9 wymiary [mm]
MODUŁY ELEKTROIZOLOWANE FIRMY POWEREX TYRYSTOR/ DIODA DIODA/TYRYSTOR rys6MODUŁY ELEKTROIZOLOWANE FIRMY POWEREX TYRYSTOR/ DIODA DIODA/TYRYSTOR rys9

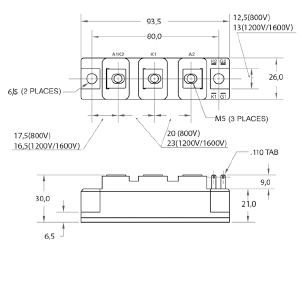

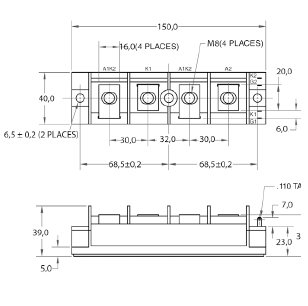

Rysunek 11 wymiary [mm]
Rysunek 13 wymiary [mm]
MODUŁY ELEKTROIZOLOWANE FIRMY POWEREX TYRYSTOR/ DIODA DIODA/TYRYSTOR rys 11MODUŁY ELEKTROIZOLOWANE FIRMY POWEREX TYRYSTOR/ DIODA DIODA/TYRYSTOR rys13
