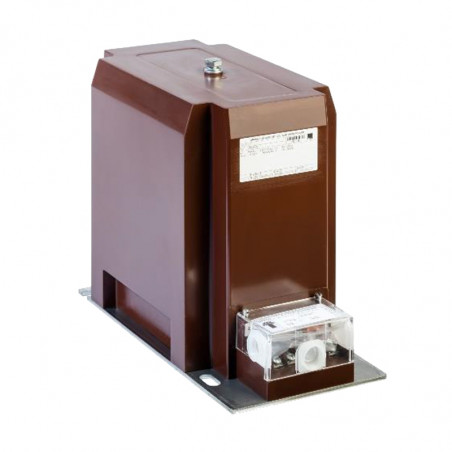

UGE, UGZ - Jedno i dwubiegunowy wnętrzowy przekładnik napięciowy średniego napięcia

UGE, UGZ to wnętrzowe przekładniki napięciowe średniego napięcia dedykowane do celów pomiarowych i ochronnych w rozdzielnicach o napięciach maksymalnych do 24kV.


Przekładniki są zabudowane w odlewach żywicznych pokrytych od wewnątrz powłoką poliuretanową tzn. uzwojenie pierwotne, wtórne i obwód magnetyczny są wbudowane weń w jednej operacji tak aby zapewnić odpowiedną rezystancje izolacji.  Zaciski wyjściowe są wyposażone w śruby M5. Jeden z zacisków może być używany jako bezpośrednie uziemienie ochronne podstawy montażowej. Zacisk ochronny M8 znajduje się z tyłu obudowy przekładnika. Dodatkowo zaciski wyjściowe są wyposażone w zamykaną osłonę samogasnącą z przezroczystego poliwęglanu zabezpieczającą przed ich przypadkowym dotknięciem. W przekładnikach jednobiegunowych UGE uzwojenia pierwotne i wtórne są wzajemnie odizolowane na 3kV w zgodności z wymaganiami stawianymi przez częstotliwość pojawiania się nań maksymalnego napięcia wytrzymywanego. Uzwojenie pierwotne jest fabrycznie łączone z uziemieniem przez wkręt M5. W modelach z uzwojeniami przystosowanymi do wykrywania składowej zerowej napięcia przed uruchomieniem należy upewnić się że strona wtórna połączona w układ otwartego trójkąta jest uziemiona tylko w jednym punkcie.  W przekładnikach dwubiegunowych UGZ uzwojenia pierwotne i wtórne są wzajemnie odizolowane zgodnie z największym napięciem roboczym i powiązanym z nim znamionowym poziomem izolacji. W fazie końcowej produkcji każdy przekładnik poddawany jest rutynowym testom sprawdzającym na zgodność produktu z normami krajowymi i międzynarodowymi takimi jak VDE, IEC, BS, ANSI itd.

Przekładniki napięciowe do zastosowań w rozdzielnicach średniego napięcia o napięciu maksymalnym 36kV są dostępne na życzenie. W przypadku gdy przekładnik ma pracować w warunkach silnych wibracji (np. generatory) zaleca się wykorzystanie dedykowanej wersji UGEG, UGZG o zwiększonej wytrzymałości na drgania.

Uwaga: Zwarcie obwodu wtórnego przekładnika w trakcie pracy grozi zniszczeniem urządzenia.



Dane znamionowe

  Przekładniki jednobiegunowe Przekładniki dwubiegunowe
UGE12A3 UGE24B3 UGZ12A3 UGZ24B3
Znamionowy poziom izolacji 12/28/75kV 24/50/125kV 12/28/75kV 24/50/125kV
Znamionowe napięcie pierwotne 6,6kV/√ 3
10kV/√3		 15kV/√3
20kV/√3		 6,6kV
10kV		 15kV
20kV
Znamionowe napięcie wtórne uzwojenia pomiarowego 100V/√3, 110V/√3 100V, 110V
Częstotliwość znamionowa 50Hz, 60Hz
Obciążenie znamionowe dla poszczególnych klas dokładności 0,2     15VA, 30VA
0,5   50VA, 100VA
1    100VA, 200VA
3    250VA, 500VA		 20VA, 45VA
50VA, 100VA
100VA, 200VA
250VA, 500VA      		 15VA, 30VA
50VA, 100VA
100VA, 200VA
250VA, 500VA		 20VA, 45VA
50VA, 100VA
100VA, 200VA
250VA, 500VA
Znamionowe napięcie wtórne uzwojenia składowej zerowej 100V/√3, 110V/√3 -
Znamionowe obciążenie w zastosowaniach ochronnych dla klas 3P          60VA
6P          60VA		 100VA
100VA		 -
-		 -
-
Moc graniczna uzwojenia składowej zerowej 100VA 100VA - -
Moc graniczna uzwojenia pomiarowego 600VA 600VA 400VA 400VA
Klasa izolacji E
Temperatura pracy -5……+35°C
Maksymalna wysokość bezwzględna montażu 1000m n.p.m.
Standard VDE, IEC


Wymiary

Typ L B H a b d m n x y z
UGE12A3 347 148 232 280 125 12 90 110 190 - -
UGZ12A3 347 148 232 280 125 12 - 115 190 100 110
UGE24B3 355 178 292 290 150 12 200 220 200 - -
UGZ24B3 355 178 292 290 150 14 - 220 200 165 130
