Gyártó: TEP Ex

Urządzenia uziemiające typu GGDC-01/...

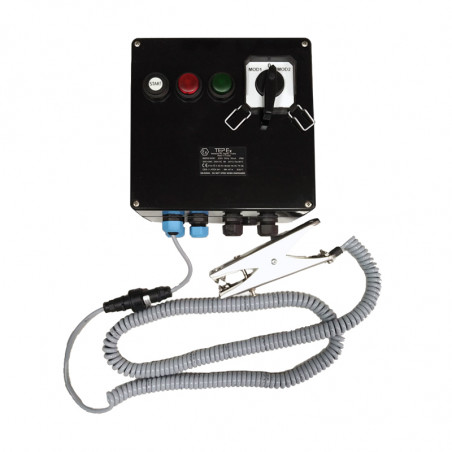

Przeciwwybuchowe urządzenie uziemiające typu GGCD-01/… wraz z klemami jest aktywnym systemem uziemiającym przeznaczonym do monitorowania i ochrony statycznej w strefach zagrożenia wybuchem.

Antystatyczne urządzenie GGCD-01/… służy do trwałego usuwania ładunków elektrostatycznych, które mogą wystąpić podczas napełniania lub opróżniania cystern (pojazdów, zbiorników). System zapewnia warunki do rozpoczęcia procesu produkcyjnego wyłącznie wtedy, gdy jest zabezpieczona pętla sterowania, ciągłość rezystancji i szczęki zacisków uziemiających podłączone są do uziemienia.


Konstrukcja

Obudowa poliester wzmacniany włóknem szklanym, kolor – czarny
Pokrywa z termoplastyczną uszczelką, zamknięta na 4 śruby M6 ze stali nierdzewnej


Dane techniczne

Certyfikat CESI 11 ATEX 041
Oznaczenie CE 0722
Kategoria dopuszczenia II 2G
Typ ochrony Ex d e [ib] mb IIC T5 Gb
Temperatura pracy -20°C - +50°C
Stopień ochrony IP66
Odporność na uderzenia IK 08
Klasa ochronności I (ochrona uziemiająca)
Napięcie pracy 230 V +/- 10%
Prąd pracy 50 mA
Częstotliwość 50 Hz
Obwód wyjściowy 2 NO/NC, Un=250 VAC, In=8 A/230 V, 4A dla cos = 0,4
Przycisk START Uruchamianie systemu, czas kontroli ok. 10s
Lampki sygnalizacyjne Czerwona:
Mruganie wewnętrzny czas kontrolny (10 s – MOD2),
styki NO otwarte, styki NC zwarte,
operacja jest kontynuowana (MOD1 i MOD2),
styki NO otwarte, styki NC zamknięte
Zielona:
Operacja jest kontynuowana (MOD1 i MOD2),
styki NO zamknięte, styki NC otwarte
Wejścia kablowe 3 x M25 – zasilanie, dwa obwody wyjściowe
4 x M25 – 2 x połączenie klem
2 x ekwipotencjalny busbar lub uziemienie
Waga 6 kg (bez kabli i klem)
waga klem i 10 m kabla ok. 2,5 kg


Modele

Typ Opis
GGCD-01/K1 Typ z jedną klemą K1 i 10 m kablem spiralnym
GGCD-01/K2 Typ z dwoma klemami K2 i 2x10 m kablem spiralnym

Akcesoria:
1. Kabel na rolce – 20 m ze złączami do podłączenia GGCD 2. Metalowe dławnice Ex e II dla kabli zbrojonych


Wymiary i montaż


Zasady pracy GGCD-01/...

Wskazania na urządzeniu Odpowiedź urządzenia
Klemy niepodłączone

- świecąca lamka czerwona
- transport niemożliwy
Klemy na krótko zwarte do konstrukcji uziemienia

- świecąca lamka czerwona
- transport niemożliwy
Tankowanie podłączona przez urządzenie GGCD-01

- świecąca lamka zielona
- transport możliwy
Tankowanie podłączone przez urządzenie GGCD-01 ale przewody uziemienia lub busbaru zostały przerwane

- świecąca lamka czerwona
- transport niemożliwy
Tankowanie podłączone przez urządzenie GGCD-01 + uziemienie

- świecąca lamka zielona
- transport możliwy
