Gyártó: FEUERHERDT

Uszczelki i nakładki stykowe/kontaktowe EMC

Opis

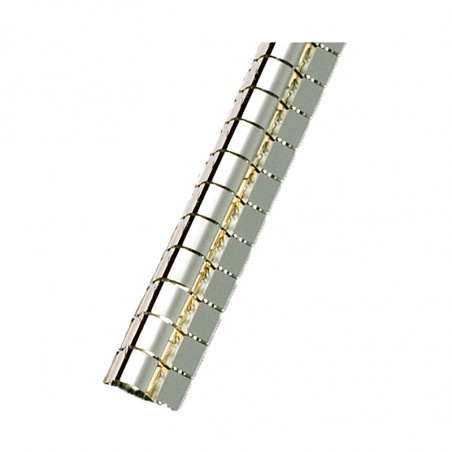

Nakładki stykowe nadają się idealnie do ekranowania urządzeń. Są idealnym rozwiązaniem wszędzie tam gdzie potrzebna je mała siła nacisku. Firma Feuerherdt GmbH posiada w swojej standardowej ofercie nakładki stykowe wykonanych ze stali nierdzewnej (1.4310). Materiał o bardzo wysokiej wytrzymałości oraz właściwości sprężynujące i długiej żywotności. Natomiast antykorozyjne są doskonałe, tak że powierzchnie styku są zawsze gładkie i błyszczące.



Materiał

Stal nierdzewna 1.4310, walcowana na zimno, DIN 17224, EN 10258.



Właściwości mechaniczne

Wytrzymałość na rozciąganie: 1220 (RM N/mm2)
Granica plastyczności: 987 (RP N/mm2)



Skład chemiczny (dane w procentach)
 C : 0.102  Si : 1.130 Mn : 1.150 P : 0.033
 S  : 0.005  Cr : 16.790 Mo : 0.670 Ni : 6.770
Ti : 0.000  Al : 0.000 Cu : 0.000 V : 0.000
W : 0.000 Cb/Ta : 0.000 Fe : 73.350

Uszczelka ze stali nierdzewnej jest dostępna w prawie wszystkich dostępnych kształtach. Aby zamówić należy tylko umieścić "E" przed wybranym modelem, np.: E xxxx.

Podobnie jak w/w materiałem bardzo często, a nawet częściej używany jest materiał miedzi z dodatkiem berylu. Uszczelnienie CuBe charakteryzuje się wysoka skutecznością ekranowania urządzeń oraz odpornością na korozję.



Cechy fizyczne

  • Waga właściwa: 8.4g/cm3
  • Temperatura topnienia: 900°C
  • Współczynnik rozszerzalności: (20–200°C)17x10-6/°C
  • Współczynnik cieplny: 0.27cal/cm · s · °C
  • Współczynnik przewodności: 1.13 W/cm · °C
  • Twardość ”Vickera”: 350–430
  • Odporność na zginanie w sile 108 cykli: 250–290 ±N/mm2
  • Moduł sprężystości: 135000N/mm2
  • Moduł skręcania: 47000N/mm2
  • Przewodnictwo elektryczne: 12.5–13m/Ωmm2

UWAGA:
Opcjonalnie każda uszczelka może być srebrzona, złocona, cynkowana, cynowana, niklowana, inne.

Należy pamiętać, że wymiary uszczelek sprężynujących ze stali nierdzewnej V2A, mogą się różnić się od tych z materiału CuBe, ze względu na różne warunki materiału.

Można wybrać wykończenie każdej uszczelki sprężynującej. Wystarczy dodać kod wykończenia na końcu profilu wybranego.


Kod Wymagane wykończenie powierzchni
-2 jasna
-3 pozłacana
-4 posrebrzana
-15 chromian cynku / czysty
-17 cynowana
-19 niklowana
   lub wg. wymagań klienta


Wymiary uszczelki

Kształt a
[mm]		 b
[mm]		 c
[mm]		 l
[mm]		 P/N
A 3 1 6.5 499 8101
B 3 1 6.5 499 8102
C 3 1 6.5 499 8103
D 3 1 6.5 499 8104
B  3 1 6.5  499 8102
C  3 1 6.5  499 8103
D  3 1 6.5  499 8104


Kształt a
[mm]		 b
[mm]		 c
[mm]		 l
[mm]		 P/N
E  3 1 6.5  499 8105
F  3 1 6.5  499 8106


Kształt a
[mm]		 b
[mm]		 c
[mm]		 l
[mm]		 P/N
G  3 1 6.5  499 8107
H  3 1 6.5  499 8108
I  3 1 6.5  499 8109
K  1 3 6.5  499 8110


Kształt a
[mm]		 b
[mm]		 c
[mm]		 l
[mm]		 P/N
L 3 1 6.5 499 8111


Kształt a
[mm]		 b
[mm]		 c
[mm]		 l
[mm]		 P/N
M 3 1 6.5 499 8112


Kształt a
[mm]		 b
[mm]		 c
[mm]		 l
[mm]		 P/N
N 1.5 0.5 5.5 500 8113
N1 1.5 0.5 5.5 500 sty-13
O 1.5 0.5 5.5 500 8114
P 1.5 0.5 5.5 500 8115
Q 1.5 0.5 5.5 500 8116
Q1 1.5 0.5 5.5 500 sty-16


Kształt a
[mm]		 b
[mm]		 c
[mm]		 l
[mm]		 P/N
R 1 0.5 3.2 500 8117
R1 1 0.5 3.2 500 sty-17
S 1 0.5 3.2 500 8118
S1 1 0.5 3.2 406 sty-18
T 1 0.5 3.2 500 8119


Kształt a
[mm]		 b
[mm]		 c
[mm]		 l
[mm]		 P/N
U 3.03 0.97 9 503 8120
U1 3.03 0.97 9 503 sty-20
U2 3.03 0.97 9 503 lut-20
U10 3.03 0.97 9 503 paź-20
U11 3.03 0.97 9 503 lis-20


Skręcone uszczelki stykowe - wymiary

Kształt a
[mm]		 b
[mm]		 c
[mm]		 L
[mm]		 P/N
X 3.8 0.4 4.8 499 8501
3.8 0.4 4.8 499 8502
3.8 0.4 4.8 499 8503
3.8 0.4 4.8 Endless 8504
X1 3.8 0.4 4.8 499 8505
X2 3.8 0.4 4.8 499 8506
Y 3.8 0.4 4.8 499 8511
3.8 0.4 4.8 499 8512
3.8 0.4 4.8 499 8513
3.8 0.4 4.8 Endless 8514


Kształt a
[mm]		 b
[mm]		 A B D L
[mm]		 P/N
X3 3,8 0,4 4,8 1.0 4.1 407 8601
3,8 0,4 4,8 1.5 3.6 407 8602
3,8 0,4 4,8 2.0 3.2 407 8603
X4 3,8 0,4 6,4 1.0 5.7 407 8604
3,8 0,4 6,4 1.5 5.3 407 8605
3,8 0,4 6,4 2.0 5.0 407 8606


Mini skręcone uszczelki stykowe - wymiary

Kształt a
[mm]		 b
[mm]		 c
[mm]		 L
[mm]		 P/N
XM 2 0,4 3,6 500 mm 8610
2 0,4 3,6 610 mm 8611
2 0,4 3,6 Endless 8613
X1M 2 0,4 3,6 610 mm 8614
X2M 2 0,4 3,6 610 mm 8615


Kształt a
[mm]		 b
[mm]		 A B D L
[mm]		 P/N
X5 2.0 0.4 3.8 1.0 3.7 405 8616
X6 2.0 0.4 3.8 1.5 3.5 405 8617
X7 2.0 0.4 4.7 1.0 4.5 405 8618
X8 2.0 0.4 4.3 1.5 4.4 405 8619
X9 2.0 0.4 5.9 1.0 4.7 405 8620
X10 2.0 0.4 5.9 1.5 4.3 405 8621
