Gyártó: Eaton / CEAG

Wyłącznik bezpieczeństwa w wykonaniu przeciwwybuchowym 125 A

Dane techniczne

Oznakowanie wg 94/9/WE (ATEX)
Certyfikat badania typu WE

Certyfikat zgodności IECEx
Oznakowanie wg IECEx
Dopuszczalna temp. otoczenia
Napięcie znamionowe
Prąd znamionowy
Częstotliwość
Znamionowa zdolność łączeniowa
oraz izolacja wg normy EN 60947-3


Rezerwowy bezpiecznik

Zaciski przyłączeniowe


Stopień ochrony wg EN 60529
Klasa ochronności
Dławnice/otwory w obudowie



Waga

Materiał obudowy

Kolor obudowy

Styk pomocniczy

Blokowanie		 D II 2G Ex de IIC T6 / D II 2D Ex tD A21 IP66 T80°C
3-biegunowy: PTB 99 ATEX 1164
6-biegunowy: PTB 00 ATEX 1073
BKI 07.0005
Ex ed IIC T6, Ex tD A21 IP66 T53 °C
-20°C do +40°C1)
max. do 690 V
max. 80 A
50/60 Hz
Ue 230 V / Ie 125 A
Ue 400 V / Ie 125 A
Ue 500 V / Ie 125 A
Ue 690 V / Ie 110 A
do 400 V AC 200 A gL
do 500 V AC 160 A gL
Styk główny 3-biegunowy: 1 x 50/70 mm2
Styk główny 6-biegunowy: 6 x 95 mm2/2 x 95 mm2
Styk pomocniczy: 2 x4 mm2
IP66
I
M25 (d = 8-17 mm) patrz szczegóły zamówienia
M40 (d = 16-28 mm) patrz szczegóły zamówienia
M63 (d = 27-48 mm) patrz szczegóły zamówienia
opcja: metalowy kołnierz z 2 wpustami gwintowanymi
3-biegunowy: około 16 kg
6-biegunowy: około 31 kg
3-biegunowy: poliester wzmocniony włóknem szklanym
6-biegunowy: stal, malowana proszkowo
3-biegunowy: czarny
6-biegunowy: biały
1 x NO załączenie opóźniające; wyłączenie wyprzedzające
1 x NC załączenie wyprzedzające; wyłączenie opóźniające
wyprzedzające; wyłączenie opóźniające
może być zablokowany w pozycji „wyłączone/OFF”
z trzema blokadami dostępnymi w sprzedaży

1) Inne zakresy temperatur otoczenia są dostępne na żądanie.

Dane do zamówień

Wersja Dławnice Nr produktu
Wyłącznik bezpieczeństwa w wykonaniu przeciwwybuchowym 125 A
Wersja z 2 stykami pomocniczymi (1 x NO; 1 x NC)
3-biegunowy 2 x M63 / 1 x M25 GHG 265 0010 R0001
4-biegunowy 2 x M40 GHG 265 0010 R0005
3-biegunowy wyłącznik awaryjny 2 x M63 / 1 x M25 GHG 265 0010 R0002
6-biegunowy 4 x M63 / 1 x M25 EXKO 224716 K 0000
6-biegunowy wyłącznik awaryjny 4 x M63 / 1 x M25 EXKO 224726 K 0000

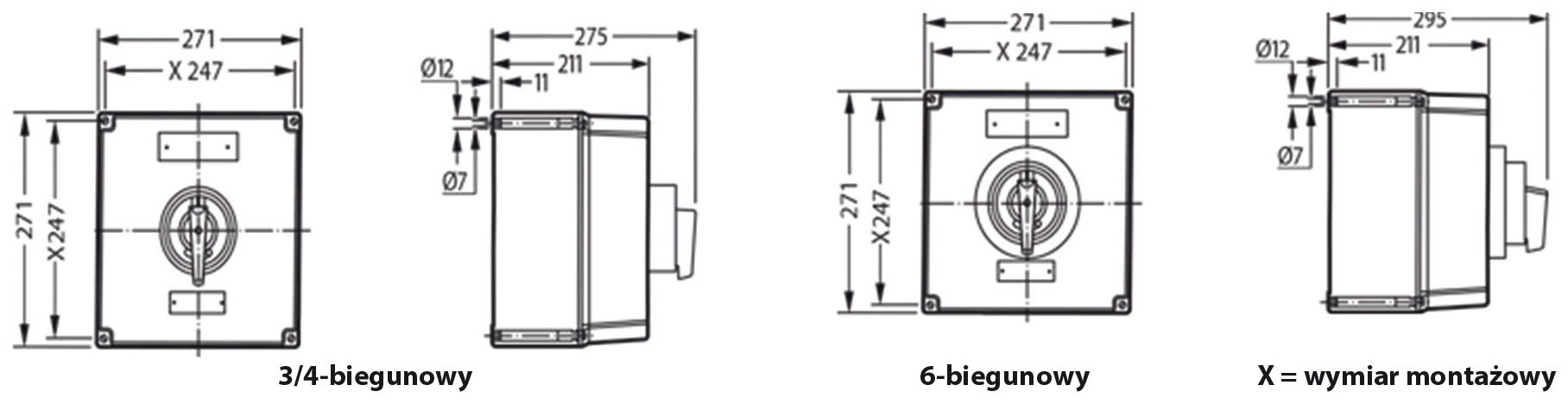

Wymiary [mm]

Akcesoria

Płyta montażowa do 3-biegunowego wyłącznika bezpieczeństwa 125 A w wykonaniu przeciwwybuchowym2)
Typ Zastosowanie Sposób montażu Nr produktu
Rozmiar 3 2 x Montaż na wysięgniku wkręcanie1) GHG 610 1953 R0110
Akcesoria do płyt montażowych
Typ Sztuk w opakowaniu Nr produktu
Uchwyt etykiety z etykietą (do zapisu) do płyt montażowych rozmiar 1, 2, 2A i 3 10 GHG 610 1953 R0057
Zestaw instalacyjny do rur 1” (Ø 27-30 mm) dla uchwytu etykiety do montażu rurowego 10 GHG 610 1953 R0020

1) proszę przestrzegać odległości montażowych
2) 2 sztuki konieczne do montażu
Produkty dostarczamy w zestawach wymienionych w tabelach.
