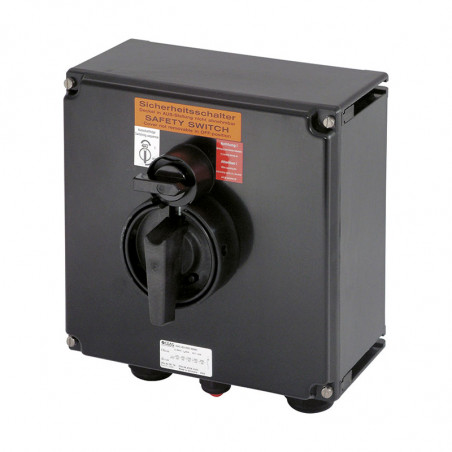

Wyłączniki bezpieczeństwa w wykonaniu przeciwwybuchowym dla regulowanych napędów trójfazowych 40 A
  • Wyłączniki bezpieczeństwa w wykonaniu przeciwwybuchowym dla regulowanych napędów trójfazowych 40 A

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Eaton / CEAG

Wyłączniki bezpieczeństwa w wykonaniu przeciwwybuchowym dla regulowanych napędów trójfazowych 40 A

Dane techniczne

Oznakowanie wg 94/9/WE (ATEX)
Certyfikat badania typu WE
Certyfikat zgodności IECEx
Oznakowanie wg IECEx
Dopuszczalna temp. otoczenia
Napięcie znamionowe
Prąd znamionowy
Częstotliwość
Znamionowa zdolność
łączeniowa AC-3 oraz izolacja
wg normy EN 60947-3

Rezerwowy bezpiecznik


Zaciski przyłączeniowe

Stopień ochrony wg EN 60529
Klasa ochronności
Dławnice



Waga
Materiał obudowy
Kolor obudowy
Styk pomocniczy



Blokada dla elektroniki

Blokowanie		 Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C do +40°C1)
max. do 690 V
maks. 40 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
do 400 V AC 80 A gL
do 500 V AC 80 A gL
do 690 V AC 63 A gL
Styk główny: 2 x 16 mm2
Styk pomocniczy: 2 x 4 mm2
IP66
I
M25 (d = 8-17,5 mm) patrz szczegóły zamówienia
M40 (d = 17-28 mm) patrz szczegóły zamówienia
M50 (d = 22-35 mm) patrz szczegóły zamówienia
opcja: metalowy kołnierz z 2 wpustami gwintowanymi
około 4,3 kg
Poliester wzmocniony włóknem szklanym
czarny
1 x NO załączenie opóźniające; wyłączenie
wyprzedzające
1 x NC załączenie wyprzedzające; wyłączenie
opóźniające
1 x NO załączenie opóźniające; wyłączenie
wyprzedzające
może być zablokowany w pozycji „wyłączone/OFF” z
trzema blokadami dostępnymi w sprzedaży

1) Inne zakresy temperatur otoczenia są dostępne na żądanie.

Dane do zamówień

Wersja Wpusty kablowe Nr produktu
3-biegunowy wyłącznik bezpieczeństwa 40 A
Wersja z 2 stykami pomocniczymi (1 x NO; 1 x NC), 1 x blokada dla elektroniki (1 x NO)
3-biegunowy 2 x M40 / 2 x M25 GHG 263 0053 R0001

Wersja zindywidualizowana na żądanie, styki pomocnicze Ex ia są dostępne.

Wymiary [mm]

Akcesoria

Płyta montażowa do 3-biegunowych wyłączników bezpieczeństwa 40 A w wykonaniu przeciwwybuchowym
Typ Zastosowanie Sposób montażu Nr produktu
Rozmiar 3 2 x Montaż na wysięgniku wkręcanie1) GHG 610 1953 R0110
Akcesoria do płyt montażowych
Typ Sztuk w opakowaniu Nr produktu
Uchwyt etykiety z płytą montażową etykiety (bez etykiety), rozmiar 1, 2, 2A i 3 10 GHG 610 1953 R0057
Zestaw montażowy do rur 1” (Ø 27-30 mm) do płyt montażowych dla montażu na wysięgniku 10 GHG 610 1953 R0020

Produkt dostarczany w zestawach wymienionych w tabelach.
