Wyłącznik główny w wykonaniu przeciwwybuchowym 80 A
  • Wyłącznik główny w wykonaniu przeciwwybuchowym 80 A

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Eaton / CEAG

Wyłącznik główny w wykonaniu przeciwwybuchowym 80 A

Dane techniczne

Oznakowanie wg 94/9/WE (ATEX)
Certyfikat badania typu WE
Dopuszczalna temp. otoczenia
Napięcie znamionowe
Prąd znamionowy
Częstotliwość
Znamionowa zdolność
łączeniowa AC-3 oraz izolacja
wg normy EN 60947-3

Rezerwowy bezpiecznik


Zaciski przyłączeniowe

Stopień ochrony wg EN 60529
Klasa ochronności
Dławnice


Waga

Materiał obudowy
Kolor obudowy		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1091
-20°C do +40°C1)
max. do 690 V
maks. 40 A
50/60 Hz
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
do 400 V AC 80 A gL
do 500 V AC 80 A gL
do 690 V AC 63 A gL
Styk główny: 2 x 16 mm2
Styk pomocniczy: 2 x 4 mm2
IP66
I
M25 (d = 8-17 mm) patrz szczegóły zamówienia
M50 (d = 21-35 mm) patrz szczegóły zamówienia
opcja: metalowy kołnierz z wpustem gwintowanym
3-biegunowa: około 6,50 kg
4-biegunowa: około 9,00 kg
Poliester wzmocniony włóknem szklanym
czarny

1) Inne zakresy temperatur otoczenia są dostępne na żądanie.

Dane do zamówień

Wersja Wpusty kablowe Nr produktu
Wyłącznik główny 80 A w wykonaniu przeciwwybuchowym
Wersja z 2 stykami pomocniczymi (1 x NO; 1 x NC)
4-biegunowy 0 - I
bez styku pomocniczego		 2 x M50, 1 x M25 zaślepka wkręcana GHG 264 0022 R9015
3-biegunowy I - 0 - II 3 x M50, 1 x M25 zaślepka wkręcana GHG 264 0019 R0003
3-biegunowy I - 0 - II 2 x M50, 1 x M25 zaślepka wkręcana GHG 264 0019 R0004

Wersja zindywidualizowana na żądanie, styki pomocnicze Ex ia są dostępne.

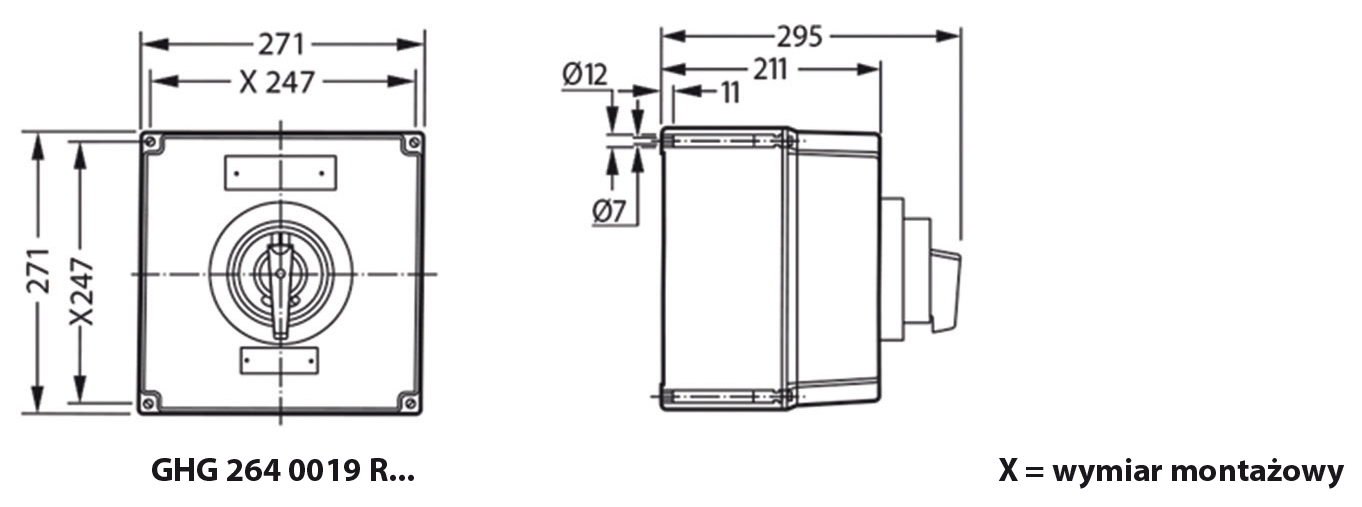

Wymiary [mm]

Akcesoria

Płyta montażowa do 3-biegunowego wyłącznika głównego 40 A w wykonaniu przeciwwybuchowym
Typ Zastosowanie Sposób montażu Nr produktu
Rozmiar 3 2 x montaż na wysięgniku wkręcanie1) GHG 610 1953 R0110
Akcesoria do płyt montażowych
Typ Sztuk w opakowaniu Nr produktu
Uchwyt etykiety z etykietą (do zapisu) do płyt montażowych rozmiar 1, 2, 2A i 3 10 GHG 610 1953 R0057
Zestaw montażowy do rur 1” (Ø 27-30 mm) do płyt montażowych dla montażu na wysięgniku 10 GHG 610 1953 R0020
Akcesoria do płyt montażowych
Typ Zastosowanie Sztuk w opakowaniu Nr produktu
Rozmiar 3 do płyt do montażu na wysięgniku rozmiar 3 w pionie 1 GHG 610 1955 R0104
Rozmiar 3A do płyt do montażu naściennego/na kratownicy rozmiar 3 w pionie 1 GHG 610 1955 R0105
Rozmiar 3B do płyt do montażu na wysięgniku rozmiar 3 w poziomie 1 GHG 610 1955 R0106

1) Proszę przestrzegać odległości montażowych.

Produkty dostarczamy w zestawach wymienionych w tabelach.
