Gyártó: THERMIK

wyłącznik termiczny H06

  • H06.075.05.0078/0078
  • Temperatura przełączania 75°C
  • Tolerancja temperatury przełączania +/- 5°C

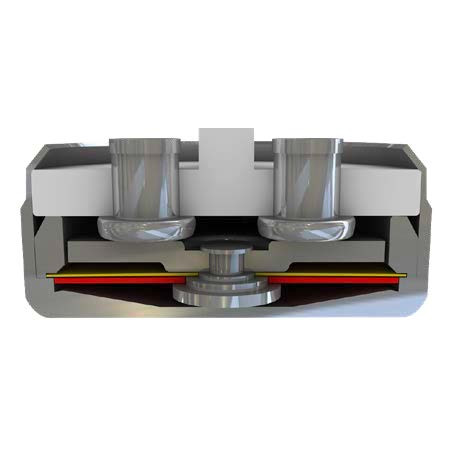

Układ przełącznikowy składający się z ruchomego i okrągłego mostka kontaktowego (1), osi łożyskującej kontaktu (2), sprężynowego krążka zatrzaskowego (3) i dysku bimetalicznego (4), które są nitowane razem, nierozerwalnie połączone i zamocowane w sposób pozytywny oraz samostosujący się między nieprzewodzącym dnem obudowy (5) a izolacyjnym łożyskiem ceramicznym (6) z dwoma zintegrowanymi stałymi kontaktami (7) jako elektrodami. Jednocześnie układ przełącznikowy jest podtrzymywany przez sprężynowy krążek zatrzaskowy (3) z mostkiem kontaktowym (1), który pełni rolę elementu przenoszącego prąd elektryczny, utrzymywanego między podporowym kołnierzem a pierścieniem obwodowym. W ten sposób dysk bimetaliczny (4), który go podtrzymuje i wystaje również z osi łożyskującej kontaktu (2), może ciągle pracować (być narażony na obciążenia mechaniczne) bez obniżenia nacisku kontaktowego określanego przez sprężynowy krążek zatrzaskowy (3). Gdy dysk bimetaliczny (4) osiągnie swoją nominalną temperaturę przełączania, efektywnie odskoczy pod wpływem siły wyrzutu sprężynowego krążka zatrzaskowego (3) do swojego odwróconego położenia. Kontakty zostaną nagle otwarte. Teraz temperatura będzie spadać. Dysk bimetaliczny (4) wróci tylko po osiągnięciu określonej temperatury resetowania, a kontakty zostaną ponownie zamknięte. Ponieważ osia łożyskująca kontaktu (2) jest odpowiednio wymiarowana, umożliwia łatwą, okrężną rotację okrągłego mostka kontaktowego (1) przy każdym przełączaniu, dzięki czemu opory przenoszenia pozostają stale poniżej minimalnej granicy po wielu cyklach przełączania, a stabilność długoterminowa jest utrzymywana nawet przy wysokim poziomie obciążenia.
