Gyártó: Moflon

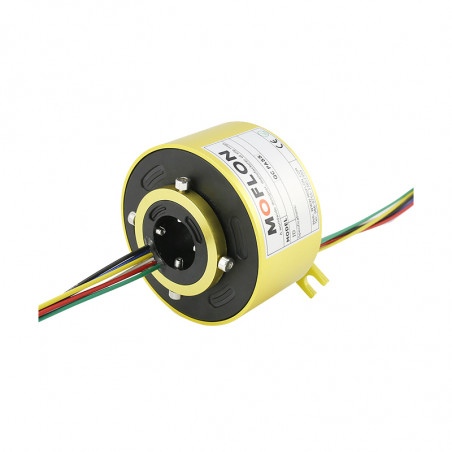

Złącza obrotowe z otworem przelotowym

Charakterystyka ślizgowych złącz obrotowych z otworem przelotowym

Pierścienie ślizgowe mogą być używane w urządzeniach elektromechanicznych, w których wymagane jest przenoszenie sygnałów elektrycznych na obracające się elementy tych urządzeń. Sygnały przenoszone przez pierścienie ślizgowe przekazywane są przez nie w sposób ciągły, dowolną ilość obrotów w każdą stronę. Zastosowanie pierścieni ślizgowych w otworem przelotowym pozwala na łatwe zamontowanie pierścieni na wałku i/lub przepuszczenie przez ich środek innych przewodów elektrycznych, hydraulicznych czy pneumatycznych. Pierścienie ślizgowe mają długą żywotność, specjalnie zaprojektowane szczotki nie wymagają smarowania ani żadnej dodatkowej obsługi przez cały czas użytkowania pierścieni. Pierścienie ślizgowe są urządzeniami bezobsługowymi.


Dane techniczne ślizgowych złącz obrotowych z otworem przelotowym

  • Napięcie: 0-440V
  • Prąd standardowo: sygnały: 5A, zasilanie: 10A, 15A, 20A, większe prądy na specjalne zapytanie
  • Średnica otworu przelotowego od: 3 do 300 mm
  • IP 51, na specjalne zapytanie IP65, IP68
  • Temperatura pracy: -30 do +80°C
  • Obudowa: aluminium
  • Szczotki i pierścienie posrebrzane – wersja: VC, pozłacane – wersja VD, złote - wersja VH
  • Prędkość obrotowa: 250 obr/min - wersja VC, 600 obr/min – wersja VD, 1000 obr/min – wersja VH
  • Złącze może dodatkowo przysyłać sygnały: Ethernet, USB, RS232, RS485, Profibus, CanBUS, CANOPEN, DeviceNET, CC-LINK, ProfiNET, EtherCAT

Symbol Średnica wewnętrzna otworu [mm] Średnica zewnętrzna złącza [mm] Ilość styków
MT0317 3mm 17mm 1~8
MT0522 5mm 22mm 1~15
MT0724 7mm 24.8mm 1~12
MT0729 7mm 29mm 1~12
MT1233 12.7mm 33mm 1~12
MT2042 20mm 42mm 1~12
MT1242 12.7mm 42mm 1~12
MT1256 12.7mm 56mm 1~48
MT1256F 12.7mm 56mm 1~48
MT1286 12.7mm 86mm 1~96
MT2069 20mm 69mm 1~48
MT2069F 20mm 69mm 1~48
MT2586 25.4mm 86mm 1~72
MT2586F 25.4mm 86mm 1~72
MT3099 30mm 99mm 1~72
MT3899 38.1mm 99mm 1~72
MT3899F 38.1mm 99mm 1~72
MT25119 25.4mm 119mm 1~144
MT50119 50mm 119mm 1~108
MT50119F 50mm 119mm 1~108
MT50130 50mm 130mm 1~144
MT60130 60mm 130mm 1~108
MT70158 70mm 158mm 1~108
MT80158 80mm 158mm 1~108
MT90185 90mm 185mm 1~108
MT100185 100mm 185mm 1~108
MT120215 120mm 215mm 1~108
MT150248 150mm 248mm 1~108
MT180298 180mm 298mm 1~108
MT200345 200mm 345mm 1~108
MT210345 210mm 345mm 1~108
MT250398 250mm 398mm 1~108
MT300476 300mm 476mm 1~108
