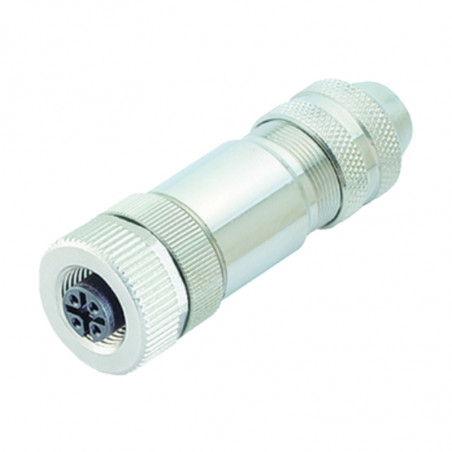

Złącza sterownicze M12

Elementy przyłączeniowe na urządzeniach elektrycznych umożliwiają łatwą i szybką wymianę w celu konserwacji lub kalibracji. Elementy przyłączeniowe Exepd typu AV1-IL-****** są przeznaczone do użytku z obwodami iskrobezpiecznymi. Oceniane zgodnie z najnowszymi normami, jednostki mogą być używane jako proste urządzenia elektryczne do użytku w strefie 0/1/2. Oprócz zastosowania z obudowami, jednostki mogą być również używane jako elementy sprzęgające do powiększania kabli. Elementy przyłączeniowe Ex i są dostępne w trzech różnych kodowaniach. Ze względu na wysoki stopień ochrony IP oraz szeroki zakres temperatur otoczenia, jednostki te są przystosowane do pracy w trudnych warunkach środowiskowych. Dostępne są również nakładki ochronne.


Dane techniczne

Materiał złącze niklowane
Ochrona IP max. IP 66/67
Typ ochrony II 1 G Ex ia IIC T6 Ga
Deklaracje CE AV1-il-C0001
Temperatura pracy -40°C ÷ +80°C
Gwint złącza M12x1
Kontakty pozłacane
Przekrój przewodów max. 0,75mm2
Średnica przewodów 4-6mm lub 6-8mm

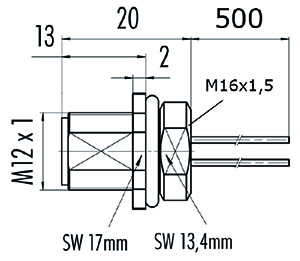

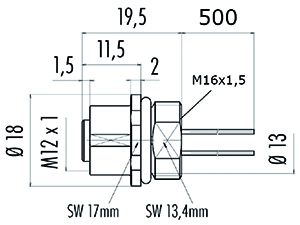

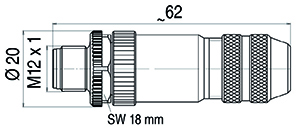

Wymiary


Gniazdo żeńskie
Wtyk tablicowy
1. brązowy
2. biały
3. niebieski
4. czarny


Wtyk męski
Gniazdo tablicowe
1. brązowy
2. biały
3. niebieski
4. czarny

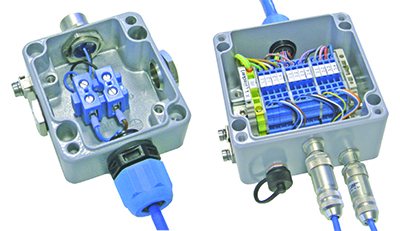

Przykłady zastosowania


Połączenie kabel-kabel
Złącze do skrzynek zaciskowych


Złącza montowane na kabel

Symbol Opis Kodowanie Gwint złącza Średnica dławika
500001* gniazdo żeńskie 4 - pola A M12x1 Ø6-8
500002* gniazdo żeńskie 4 - pola A M12x1 Ø4-6
500003* gniazdo żeńskie 4 - pola B M12x1 Ø4-6
500004* gniazdo żeńskie 4 - pola B M12x1 Ø6-8
500005* gniazdo żeńskie 4 - pola D M12x1 Ø6-8
500006* gniazdo żeńskie 4 - pola D M12x1 Ø4-6
500007* wtyk męski 4 - pola A M12x1 Ø4-6
500008* wtyk męski 4 - pola A M12x1 Ø6-8
500009* wtyk męski 4 - pola B M12x1 Ø6-8
500010* wtyk męski 4 - pola B M12x1 Ø4-6
500011* wtyk męski 4 - pola D M12x1 Ø4-6
500012* wtyk męski 4 - pola D M12x1 Ø6-8


Złącza montowane na panel

Symbol Opis Kodowanie Gwint złącza Nakrętka
500013* gniazdo 4 - pola
długość przewodów 0,5m		 A M12x1 M16x1,5
500014* gniazdo 4 - pola
długość przewodów 0,5m		 B M12x1 M16x1,5
500015* gniazdo 4 - pola
długość przewodów 0,5m		 D M12x1 M16x1,5
500016* wtyk męski 4 -pola
długość przewodów 0,5m		 A M12x1 M16x1,5
500017* wtyk męski 4 -pola
długość przewodów 0,5m		 B M12x1 M16x1,5
500018* wtyk męski 4 -pola
długość przewodów 0,5m		 D M12x1 M16x1,5


Akcesoria

Symbol Opis
500019* Osłonka do złącz:
500016, 500017, 500018
500020* Osłonka do złącz:
500013, 500014, 500015
500021* Osłonka do złącz:
500007÷500012
500022* Osłonka do złącz:
500001÷500006
