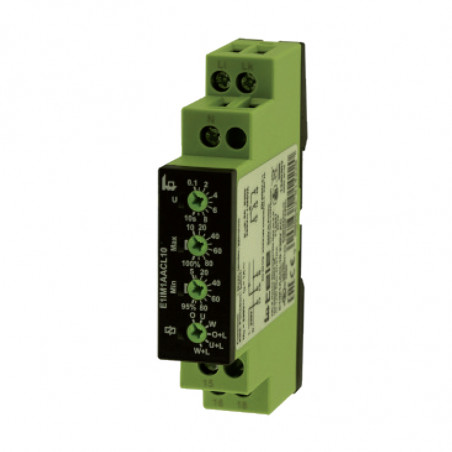

Stebėjimo relės vienfazės srovė E1IM1AACL10
Stebėjimo relės vienfazės srovė E1IM1AACL10

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: TELE Haase

Stebėjimo relės vienfazės srovė E1IM1AACL10

  • E1IM1AACL10
  • Vardinė vertė 1A AC
  • Išėjimas 1 x przełączalne
  • Fazių skaičius jednofazowe
  • maitinimo šaltinis 230V AC
  • Funkcija zanik, asymetria, kolejność faz

Przekaźnik monitorujący prąd jednofazowy E1IM1AACL10

Opis
Przekaźnik monitorujący TELE posiada zakres prądowy od 50mA AC do 1A AC. Użytkownik ma do wyboru 3 funkcje (w wariancie z zatrzaskiem lub bez) oraz jedno wyjście przekaźnikowe. E1IM1AACL10 został stworzony z myślą o systemach rozdziału energii czy szafach sterowniczych. Jego dużą zaletą jest możliwość zasilania standardowym napięciem 230V AC. Ma kompaktowe wymiary (szerokość 17,5 mm) oraz jest przeznaczony do zamontowania na szynie DIN. Może być zastosowany w wielu aplikacjach dzięki certyfikatom zgodności z UE, UL, cUL i EAC.

Funkcje
  • OVER – nadprądowa
  • UNDER – podprądowa
  • WIN – okno
  • OVER+LATCH – nadprądowa z zatrzaskiem
  • UNDER+LATCH - podprądowa z zatrzaskiem
  • WIN+LATCH – okno z zatrzaskiem

Aplikacje
  • Monitorowanie lamp LED


Dane techniczne


Obwód wejściowy
Zasilanie 230V AC
Zaciski Li-N
Tolerancja napięcia zasilania -15…15% UN
Częstotliwość 48-63Hz AC
Dobowy cykl pracy 100%
Czas resetu 500ms
Kształt fali wejściowej Sinus
Napięcie rozpoczęcia pracy > 20% napięcia zasilania
Kategoria przepięciowa III (zgodnie z IEC 60664-1)
Znamionowe napięcie udarowe 4kV
Obwód wyjściowy
Rodzaj 1 styk SPDT bez przyłączonego potencjału
Napięcie znamionowe 250V AC
Zdolność przyłączeniowa 1250VA (5A / 250V AC)
Zabezpieczenie Wkładka bezpiecznikowa szybka 5A
Czas życia (mechaniczny) 20 x 106 operacji
Czas życia (elektryczny) 2 x 105 operacji (obciążenie rez. 1000VA)
Częstotliwość przełączeń Max. 6/min (obciążenie rez. 1000VA) (zgodnie z IEC 60947-5-1)
Kategoria przepięciowa III (zgodnie z IEC 60664-1)
Znamionowe napięcie udarowe 4kV


Obwód pomiarowy
Wielkość mierzona Prąd AC sinusoidalny 48…63Hz
Wejście 1A, AC
Zaciski Li, Lk
Zdolność przeciążeniowa 2A
Prąd rozruchowy 1s: 10A
3s: 5A
Rezystancja wejściowa 47mΩ
Kategoria przetężeniowa III (zgodnie z IEC 60664-1)
Znamionowa napięcie udarowe 4kV
Wskaźniki
Zielony LED – świecenie ciągłe Wskaźnik napięcia zasilania
Czerwony LED – świecenie ciągłe Wskaźnik błędu danego ograniczenia
Czerwony LED – miganie Wskaźnik zwłoki czasowej danego ograniczenia
Żółty LED – świecenie ciągłe Wskaźnik wyjścia przekaźnikowego


Dokładność
Dokładność bazowa ≤ 5% wartości znamionowej
Dokładność nastaw ±5% wartości znamionowej
Dokładność powtarzania ≤2% wartości znamionowej
Wpływ napięcia -
Wpływ temperatury ≤ 0.1% / °C
Warunki środowiskowe
Temperatura otoczenia -25 to +55°C (zgodnie z IEC 60068-1)
Temperatura przechowywania -25 to +70°C
Temperatura transportu -25 to +70°C
Wilgotność powietrza 15% to 85% (zgodnie z IEC 60721-3-3)
Stopień zanieczyszczenia 2 (zgodnie z IEC 60664-1)


Wygląd zewnętrzny
Materiał obudowy Samogasnący plastik
Stopień ochrony Obudowa: IP40
Zaciski: IP20
Moment dokręcenia zacisków Max. 1Nm
Pojemność zacisków 1x0.5…2.5mm2 z zakończeniem wielordzeniowym
1x4mm2 bez zakończenia wielordzeniowego
2x0.5…1.5mm2 z zakończeniem wielordzeniowym
2x2.5mm2 bez zakończenia wielordzeniowego
Montaż Na szynie DIN
Waga 72g



Połączenie




Wymiary
