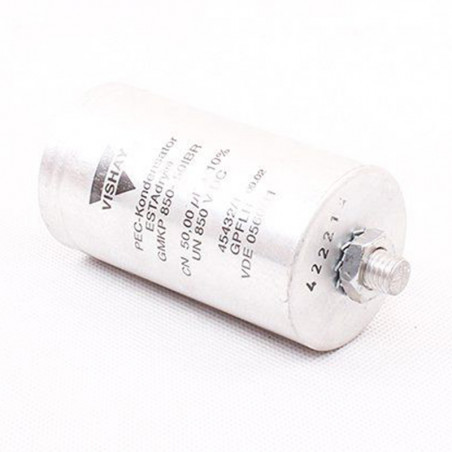

DC kondensatoriai - GMKP/GA 630V-12000V serija
  • DC kondensatoriai - GMKP/GA 630V-12000V serija

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Vishay

DC kondensatoriai - GMKP/GA 630V-12000V serija

Electrical data:
Temperature range

Casing temperature
-25°C - 70°C
Storage temperature
-40°C - 85°C
Humidity
95%
Life time (z 3% error coefficient)
100 000 h
Capacity tolerance
±10%
Voltage test (terminal/terminal):

•  GMKP series
1,5 x UN DC/1 Os
•  GA series
2,0 x UN  DC/1 Os
Voltage test (terminal/casing):
2 x (UN√2)+1000V AC/60s

(min. 3000V/AC/60s)
Repeatable impulse current
du/dt x C(A)
Lossiness coefficient

• (50 Hz)
-4
• (1 kHz)
-4
Electrical terminals
plug AMP 6,3 x 0,8mm, screw Ml 0
Impregnation:
NON PCB
Dielectric:

• GMKP
polyester foil, self regenerating
• GA
polypropylene foil , no regeneration
Assembly
vertical/horizontal

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Dimensions[mm]
Ø xh		 Weight
[kg]		 Drawing number
SERIA GMKP 630                   NOMINAL VOLTAGE630VDC               URMS=330V

GMKP 630 -4IA

 4 12 500 <150 30x72 0,05 1

GMKP 630 -8IA

 8 12 500 <150 30x72 0,05 1

GMKP 630 -10IA

 10 15 500 <150 30x72 0,05 1

GMKP 630 -16IA

 16 15 500 <150 35x72 0,07 1

GMKP 630 -20IA

 20 15 300 <150 40x72 0,09 1

GMKP 630 -32IA

 32 18 200 <150 50x72 0,14 1

GMKP 630 -40IA

 40 18 200 <150 40x127 0,16 1

GMKP 630 -64IA

 64 20 200 <150 50x109 0,21 5

GMKP 630 -80IA

 80 20 200 <150 50x127 0,25 5

GMKP 630 -100IA

 100 20 150 <150 60x127 0,31 5

GMKP 630 -160IA

 160 20 120 <200 64x190 0,61 5

GMKP 630 -200IS

 200 35 100 <200 84x40 0,78 6

GMKP 630 -300IS

 300 35 70 <200 84x190 1,05 6

GMKP 630 -400IS

 400 35 55 <220 84x240 1,33 6

GMKP 630 -600IS

 600 35 50 <250 84x340 1,88 6

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Dimensions[mm]
Øxh		 Weight
[kg]		 Drawing number
SERIA GMKP/GA 750                            NOMINAL VOLTAGE750VDC                            URMS=400V

GMKP 750 -2IA

 2 12 500 <150 30x52 0,04 1

GMKP 750 -4IA

 4 12 500 <150 30x72 0,05 1

GMKP 750 -8IA

 8 12 500 <150 35x72 0,07 1

GMKP 750 -10IA

 10 15 500 <150 35x72 0,07 1

GMKP 750 -16IA

 16 15 500 <150 40x72 0,09 1

GMKP 750 -20IA

 20 15 300 <150 50x72 0,14 1

GMKP 750 -32IA

 32 18 200 <150 40x127 0,16 1

GMKP 750 -40IA

 40 18 200 <150 50x127 0,25 1

GMKP 750 -64IA

 64 20 200 <150 60x127 0,36 5

GMKP 750 -80IA

 80 20 200 <150 60x127 0,36 5

GMKP 750 -100IA

 100 20 150 <180 64x127 0,45 5

GMKP 750 -160IS

 160 20 120 <200 84x140 0,78 5

GMKP 750 -200IS

 200 35 100 <200 84x190 1,06 6

GMKP 750 -300IS

 300 35 70 <220 84x240 1,33 6

GMKP 750 -400IS

 400 35 55 <250 84x295 1,63 6
SERIA GMKP 850                                 NOMINAL VOLTAGE850VDC                               URMS=440V

GMKP 850 -2IA

 2 12 500 <150 30x52 0,04 1

GMKP 850 - 4IA

 4 12 500 <150 30x72 0,05 1

GMKP 850 - 8IA

 8 15 500 <150 40x72 0,09 1

GMKP 850 - 10IA

 10 15 500 <150 40x72 0,09 1

GMKP 850 - 16IA

 16 15 500 <150 50x72 0,14 1

GMKP 850 - 20IA

 20 18 300 <150 40x127 0,16 1

GMKP 850 - 32IA

 32 18 200 <150 50x127 0,25 5

GMKP 850 - 40IA

 40 20 200 <150 60x109 0,31 5

GMKP 850 - 64IA

 64 20 200 <150 60x127 0,36 5

GMKP 850 - 80IA

 80 20 200 <200 64x140 0,45 5

GMKP 850 - 100IA

 100 20 150 <200 64x190 0,61 5

GMKP 850 - 200IS

 200 35 100 <200 84x190 1,05 6

GMKP 850 - 300IS

 300 35 70 <220 84x240 1,33 6

GMKP 850 -500IS

 400 35 55 <250 84x295 1,63 6

GMKP 850 - 600IS

 500 35 50 <250 84x340 1,88 6
SERIA GMKP 1000                             NOMINAL VOLTAGE1000VDC                                            URMS=470V

GMKP 1000 - 2IA

 2 12 500 <150 30x52 0,04 1

GMKP 1000 - 4IA

 4 12 500 <150 30x72 0,05 1

GMKP 1000 - 8IA

 8 12 500 <150 40x72 0,09 1

GMKP 1000 - 10IA

 10 15 500 <150 40x72 0,09 1

GMKP 1000 - 16IA

 16 15 500 <150 50x72 0,14 1

GMKP 1000 - 20IA

 20 15 300 <150 50x97 0,18 1

GMKP 1000 - 32IA

 32 18 200 <150 50x127 0,25 1

GMKP 1000 - 40IA

 40 18 200 <150 50x127 0,25 1

GMKP 1000 - 64IA

 64 20 200 <150 64x140 0,45 5

GMKP 1000 - 80IA

 80 20 200 <200 64x190 0,61 5

GMKP 1000 - 100IA

 100 20 150 <200 84x140 0,78 5

GMKP 1000 - 160IS

 160 20 100 <200 84x190 1,05 5

GMKP 1000 -200IS

 200 35 70 <220 84x240 1,34 6

GMKP 1000 -300IS

 300 35 55 <250 84x295 1,63 6

GMKP 1000 - 400IS

 400 35 50 <250 84x340 1,88 6
SERIA GMKP 1250                               NOMINAL VOLTAGE1250VDC                                                URMS=530V

GMKP 1250 - 2SA

 2 12 500 <150 40x72 0,05 4

GMKP 1250 - 4SA

 4 12 500 <150 40x72 0,07 4

GMKP 1250 - 8SA

 8 15 500 <150 40x97 0,12 4

GMKP 1250 - 10IA

 10 15 500 <150 50x72 0,14 5

GMKP 1250 - 16IA

 16 15 500 <150 40x127 0,16 5

GMKP 1250 - 20IA

 20 18 300 <150 50x127 0,25 5

GMKP 1250 - 32IA

 32 18 200 <150 60x127 0,36 5

GMKP 1250 - 40IA

 40 20 200 <150 60x127 0,36 5

GMKP 1250 - 64IA

 64 20 200 <200 84x140 0,78 5

GMKP 1250 - 80IB

 80 30 200 <200 84x190 1,05 7

GMKP 1250 - 100IB

 100 30 150 <200 84x190 1,05 7

GMKP 1250 - 160IB

 160 35 120 <220 84x240 1,33 7

GMKP 1250 - 240IB

 240 35 85 <250 84x340 1,88 7

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Dimensions[mm]
Øxh		 Weight
[kg]		 Drawing number
SERIA GMKP 1500                            NOMINAL VOLTAGE1500VDC                                              URMS=580V

GMPK 1500 - 2SA

 2 12 500 <150 40x72 0,05 4

GMPK 1500 - 4SA

 4 12 500 <150 40x72 0,09 4

GMPK 1500 - 8IA

 8 12 500 <150 50x72 0,14 5

GMPK 1500 - 10IA

 10 15 500 <150 50x97 0,19 5

GMPK 1500 - 16IA

 16 15 500 <150 50x127 0,25 5

GMPK 1500 - 20IA

 20 15 300 <200 60x127 0,36 5

GMPK 1500 - 32IA

 32 18 200 <200 64x140 0,45 5

GMPK 1500 - 40IA

 40 18 200 <200 84x140 0,78 5

GMPK 1500 - 64IB

 64 30 200 <200 84x190 1,05 7

GMPK 1500 - 80IB

 80 30 200 <200 84x190 1,05 7

GMPK 1500 - 100IB

 100 35 150 <220 84x240 1,33 7

GMPK 1500 - 160IB

 160 35 120 <250 84x340 1,88 7
SERIA GMKP 1800                              NOMINAL VOLTAGE1800VDC

GMKP 1800 - 2SA

 2 12 500 <150 40x72 0,07 4

GMKP 1800 - 4IA

 4 12 500 <150 50x72 0,14 5

GMKP 1800 - 8IA

 8 15 500 <150 50x127 0,25 5

GMKP 1800 - 10IA

 10 15 500 <150 50x127 0,25 5

GMKP 1800 - 16IA

 16 15 500 <150 60x127 0,36 5

GMKP 1800 - 20IA

 20 18 300 <150 64x140 0,41 5

GMKP 1800 - 32IB

 32 20 200 <200 84x140 0,78 7

GMKP 1800 - 40IB

 40 25 200 <120 84x190 1,05 7

GMKP 1800 - 64IB

 64 30 200 <220 84x240 1,33 7

GMKP 1800 - 80IB

 80 35 200 <250 84x265 1,47 7

GMKP 1800 - 100IB

 100 35 150 <250 84x340 1,88 7
SERIA GMKP 2150                              NOMINAL VOLTAGE2150VDC

GMKP 2150 - 2SA

 2 12 500 <150 40x127 0,16 4

GMKP 2150 - 2IA

 2 12 500 <150 50x97 0,18 5

GMKP 2150 - 4IA

 4 12 500 <150 50x127 0,25 5

GMKP 2150 - 8IA

 8 15 500 <150 60x127 0,36 5

GMKP 2150 - 10IA

 10 15 500 <150 60x127 0,36 5

GMKP 2150 - 16IA

 16 18 500 <200 64x140 0,45 5

GMKP 2150 - 20IB

 20 25 200 <150 84x140 0,78 7

GMKP 2150 - 32IB

 32 30 200 <150 84x190 1,05

GMKP 2150 - 40IB

 40 35 200 <150 84x210 1,16 7

GMKP 2150 - 50IB

 50 35 200 <200 84x240 1,33 7
SERIA GMKP 3000                                NOMINAL VOLTAGE3000VDC

GMKP 3000 - 0,5SA

 0,5 12 500 <150 40x92 0,12 4

GMKP 3000 - 1SA

 1 12 500 <150 40x92 0,12 4

GMKP 3000 - 2SA

 2 12 500 <150 40x127 0,16 4

GMKP 3000 - 2IA

 2 15 500 <150 50x97 0,18 5

GMKP 3000 - 4IA

 4 15 500 <150 50x127 0,25 5

GMKP 3000 - 8IA

 8 15 500 <150 64x140 0,41 5

GMKP 3000 - 10IA

 10 18 400 <200 64x190 0,61 5

GMKP 3000 - 16IB

 16 25 300 <200 64x240 1,05 9

GMKP 3000 - 20IB

 20 35 300 <200 84x190 1,05 9

GMKP 3000 - 28IB

 28 35 200 <250 84x240 1,33 9
SERIA GMKP 3600                           NOMINAL VOLTAGE3600VDC

GMKP 3600 - 0,5SB

 0,5 12 500 <150 50x82 0,18 8

GMKP 3600 - 1SB

 1 12 500 <150 50x97 0,2 8

GMKP 3600 - 2SB

 2 15 500 <150 50x127 0,25 8

GMKP 3600 - 4IB

 4 25 500 <150 64x140 0,41 8

GMKP 3600 - 8SB

 8 30 300 <200 64x190 0,61 8

GMKP 3600 - 10IB

 10 35 300 <200 84x190 1,05 9

GMKP 3600 - 16IB

 16 35 300 <220 84x240 1,33 9
SERIA GA 4275                                NOMINAL VOLTAGE4275VDC

GA 4275 - 0,5SB

 0,5 12 500 <150 50x82 0,16 8

GA 4275 - 1SB

 1 12 500 <150 60x82 0,23 8

GA 4275 - 2SB

 2 18 500 <200 64x140 0,45 8

GA 4275 - 4SB

 4 25 500 <200 84x140 0,78 8

GA 4275 - 5SB

 5 30 500 <200 84x190 1,05 8

GA 4275 - 8SB

 8 35 500 <200 84x210 1,16 8

GA 4275 - 10SB

 10 35 500 <250 84x295 1,63 8

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Dimensions[mm]
Øxh		 Weight
[kg]		 Drawing number
SERIA GA 6300                 NOMINAL VOLTAGE6300VDC

GA 6300 - 0,2SB

 0,25 15 500 <150 50x109 0,21 8|

GA 6300 - 0,3SB

 0,33 15 500 <150 60x109 0,31 8

GA 6300 - 0,5SB

 0,5 15 500 <150 60x109 0,31 8

GA 6300 - 1SB

 1 20 500 <200 60x190 0,54 8

GA 6300 - 2SB

 2 25 500 <200 84x140 0,78 8

GA 6300 - 3SB

 3 25 500 <200 84x190 1,05 8

GA 6300 - 4SB

 4 30 500 <220 84x190 1,05 8

GA 6300 - 5SB

 5 35 500 <250 84x295 1,63 8

GA 6300 - 6SB

 6 35 500 <250 84x340 1,88 8
SERIA GA 7200                  NOMINAL VOLTAGE7200VDC

GA 7200 - 0,1SB

 0,1 12 500 <150 50x82 0,16 8

GA 7200 - 0,2SB

 0,2 15 500 <150 60x92 0,26 8

GA 7200 - 0,5SB

 0,5 15 500 <150 60x127 0,36 8

GA 7200 - 1,0SB

 1 20 500 <200 64x190 0,61 8

GA 7200 - 1,5SB

 1,5 20 500 <200 64x190 0,61 8

GA 7200 - 2,0SB

 2 25 500 <200 84x190 1,05 8

GA 7200 - 3,0SB

 3 30 500 <200 84x210 1,16 8
SERIA GA 10000                NOMINAL VOLTAGE10000VDC

GA 10,0 - 0,1SB

 0,1 12 500 <150 50x127 0,25 8

GA 10,0 - 0,2SB

 0,2 12 500 <150 60x127 0,36 8

GA 10,0 - 0,5SB

 0,5 12 500 <200 84x140 0,78 8

GA 10,0 - 1SB

 1 15 500 <200 64x240 0,77 8

GA 10,0 - 2SB

 2 15 500 <200 84x210 1,16 8
SERIA GA 12000                 NOMINAL VOLTAGE12000VDC

GA 12,0 - 0,1SB

 0,1 12 500 <150 60x127 0,36 8

GA 12,0 - 0,2SB

 0,2 15 500 <200 64x140 0,45 8

GA 12,0 - 0,5SB

 0,5 25 500 <200 84x190 1,05 8

GA 12,0 - 1,0SB

 1 30 500 <200 84x240 1,34 8

Dimensions and drawings

Drawing 1 Drawing 4 Drawing 5 Drawing 6
Drawing 7 Drawing 8 Drawing 9
mažiau
Skaityk daugiau

Atsiųskite užklausą

Ar Jūs domina šis produktas? Ar Jums reikia papildomos informacijos ar individualaus pasiūlymo?

Susisiekite su mumis
KLAUSKITE PRODUKTO close
Dėkojame, kad atsiuntėte žinutę. Atsakysime kuo greičiau.
KLAUSKITE PRODUKTO close
Naršyti
atsiųsti paklausimą

Pridėti į norų sąrašą

tu turi būti prisijungęs

Electrical data:
Temperature range

Casing temperature
-25°C - 70°C
Storage temperature
-40°C - 85°C
Humidity
95%
Life time (z 3% error coefficient)
100 000 h
Capacity tolerance
±10%
Voltage test (terminal/terminal):

•  GMKP series
1,5 x UN DC/1 Os
•  GA series
2,0 x UN  DC/1 Os
Voltage test (terminal/casing):
2 x (UN√2)+1000V AC/60s

(min. 3000V/AC/60s)
Repeatable impulse current
du/dt x C(A)
Lossiness coefficient

• (50 Hz)
-4
• (1 kHz)
-4
Electrical terminals
plug AMP 6,3 x 0,8mm, screw Ml 0
Impregnation:
NON PCB
Dielectric:

• GMKP
polyester foil, self regenerating
• GA
polypropylene foil , no regeneration
Assembly
vertical/horizontal

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Dimensions[mm]
Ø xh		 Weight
[kg]		 Drawing number
SERIA GMKP 630                   NOMINAL VOLTAGE630VDC               URMS=330V

GMKP 630 -4IA

 4 12 500 <150 30x72 0,05 1

GMKP 630 -8IA

 8 12 500 <150 30x72 0,05 1

GMKP 630 -10IA

 10 15 500 <150 30x72 0,05 1

GMKP 630 -16IA

 16 15 500 <150 35x72 0,07 1

GMKP 630 -20IA

 20 15 300 <150 40x72 0,09 1

GMKP 630 -32IA

 32 18 200 <150 50x72 0,14 1

GMKP 630 -40IA

 40 18 200 <150 40x127 0,16 1

GMKP 630 -64IA

 64 20 200 <150 50x109 0,21 5

GMKP 630 -80IA

 80 20 200 <150 50x127 0,25 5

GMKP 630 -100IA

 100 20 150 <150 60x127 0,31 5

GMKP 630 -160IA

 160 20 120 <200 64x190 0,61 5

GMKP 630 -200IS

 200 35 100 <200 84x40 0,78 6

GMKP 630 -300IS

 300 35 70 <200 84x190 1,05 6

GMKP 630 -400IS

 400 35 55 <220 84x240 1,33 6

GMKP 630 -600IS

 600 35 50 <250 84x340 1,88 6

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Dimensions[mm]
Øxh		 Weight
[kg]		 Drawing number
SERIA GMKP/GA 750                            NOMINAL VOLTAGE750VDC                            URMS=400V

GMKP 750 -2IA

 2 12 500 <150 30x52 0,04 1

GMKP 750 -4IA

 4 12 500 <150 30x72 0,05 1

GMKP 750 -8IA

 8 12 500 <150 35x72 0,07 1

GMKP 750 -10IA

 10 15 500 <150 35x72 0,07 1

GMKP 750 -16IA

 16 15 500 <150 40x72 0,09 1

GMKP 750 -20IA

 20 15 300 <150 50x72 0,14 1

GMKP 750 -32IA

 32 18 200 <150 40x127 0,16 1

GMKP 750 -40IA

 40 18 200 <150 50x127 0,25 1

GMKP 750 -64IA

 64 20 200 <150 60x127 0,36 5

GMKP 750 -80IA

 80 20 200 <150 60x127 0,36 5

GMKP 750 -100IA

 100 20 150 <180 64x127 0,45 5

GMKP 750 -160IS

 160 20 120 <200 84x140 0,78 5

GMKP 750 -200IS

 200 35 100 <200 84x190 1,06 6

GMKP 750 -300IS

 300 35 70 <220 84x240 1,33 6

GMKP 750 -400IS

 400 35 55 <250 84x295 1,63 6
SERIA GMKP 850                                 NOMINAL VOLTAGE850VDC                               URMS=440V

GMKP 850 -2IA

 2 12 500 <150 30x52 0,04 1

GMKP 850 - 4IA

 4 12 500 <150 30x72 0,05 1

GMKP 850 - 8IA

 8 15 500 <150 40x72 0,09 1

GMKP 850 - 10IA

 10 15 500 <150 40x72 0,09 1

GMKP 850 - 16IA

 16 15 500 <150 50x72 0,14 1

GMKP 850 - 20IA

 20 18 300 <150 40x127 0,16 1

GMKP 850 - 32IA

 32 18 200 <150 50x127 0,25 5

GMKP 850 - 40IA

 40 20 200 <150 60x109 0,31 5

GMKP 850 - 64IA

 64 20 200 <150 60x127 0,36 5

GMKP 850 - 80IA

 80 20 200 <200 64x140 0,45 5

GMKP 850 - 100IA

 100 20 150 <200 64x190 0,61 5

GMKP 850 - 200IS

 200 35 100 <200 84x190 1,05 6

GMKP 850 - 300IS

 300 35 70 <220 84x240 1,33 6

GMKP 850 -500IS

 400 35 55 <250 84x295 1,63 6

GMKP 850 - 600IS

 500 35 50 <250 84x340 1,88 6
SERIA GMKP 1000                             NOMINAL VOLTAGE1000VDC                                            URMS=470V

GMKP 1000 - 2IA

 2 12 500 <150 30x52 0,04 1

GMKP 1000 - 4IA

 4 12 500 <150 30x72 0,05 1

GMKP 1000 - 8IA

 8 12 500 <150 40x72 0,09 1

GMKP 1000 - 10IA

 10 15 500 <150 40x72 0,09 1

GMKP 1000 - 16IA

 16 15 500 <150 50x72 0,14 1

GMKP 1000 - 20IA

 20 15 300 <150 50x97 0,18 1

GMKP 1000 - 32IA

 32 18 200 <150 50x127 0,25 1

GMKP 1000 - 40IA

 40 18 200 <150 50x127 0,25 1

GMKP 1000 - 64IA

 64 20 200 <150 64x140 0,45 5

GMKP 1000 - 80IA

 80 20 200 <200 64x190 0,61 5

GMKP 1000 - 100IA

 100 20 150 <200 84x140 0,78 5

GMKP 1000 - 160IS

 160 20 100 <200 84x190 1,05 5

GMKP 1000 -200IS

 200 35 70 <220 84x240 1,34 6

GMKP 1000 -300IS

 300 35 55 <250 84x295 1,63 6

GMKP 1000 - 400IS

 400 35 50 <250 84x340 1,88 6
SERIA GMKP 1250                               NOMINAL VOLTAGE1250VDC                                                URMS=530V

GMKP 1250 - 2SA

 2 12 500 <150 40x72 0,05 4

GMKP 1250 - 4SA

 4 12 500 <150 40x72 0,07 4

GMKP 1250 - 8SA

 8 15 500 <150 40x97 0,12 4

GMKP 1250 - 10IA

 10 15 500 <150 50x72 0,14 5

GMKP 1250 - 16IA

 16 15 500 <150 40x127 0,16 5

GMKP 1250 - 20IA

 20 18 300 <150 50x127 0,25 5

GMKP 1250 - 32IA

 32 18 200 <150 60x127 0,36 5

GMKP 1250 - 40IA

 40 20 200 <150 60x127 0,36 5

GMKP 1250 - 64IA

 64 20 200 <200 84x140 0,78 5

GMKP 1250 - 80IB

 80 30 200 <200 84x190 1,05 7

GMKP 1250 - 100IB

 100 30 150 <200 84x190 1,05 7

GMKP 1250 - 160IB

 160 35 120 <220 84x240 1,33 7

GMKP 1250 - 240IB

 240 35 85 <250 84x340 1,88 7

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Dimensions[mm]
Øxh		 Weight
[kg]		 Drawing number
SERIA GMKP 1500                            NOMINAL VOLTAGE1500VDC                                              URMS=580V

GMPK 1500 - 2SA

 2 12 500 <150 40x72 0,05 4

GMPK 1500 - 4SA

 4 12 500 <150 40x72 0,09 4

GMPK 1500 - 8IA

 8 12 500 <150 50x72 0,14 5

GMPK 1500 - 10IA

 10 15 500 <150 50x97 0,19 5

GMPK 1500 - 16IA

 16 15 500 <150 50x127 0,25 5

GMPK 1500 - 20IA

 20 15 300 <200 60x127 0,36 5

GMPK 1500 - 32IA

 32 18 200 <200 64x140 0,45 5

GMPK 1500 - 40IA

 40 18 200 <200 84x140 0,78 5

GMPK 1500 - 64IB

 64 30 200 <200 84x190 1,05 7

GMPK 1500 - 80IB

 80 30 200 <200 84x190 1,05 7

GMPK 1500 - 100IB

 100 35 150 <220 84x240 1,33 7

GMPK 1500 - 160IB

 160 35 120 <250 84x340 1,88 7
SERIA GMKP 1800                              NOMINAL VOLTAGE1800VDC

GMKP 1800 - 2SA

 2 12 500 <150 40x72 0,07 4

GMKP 1800 - 4IA

 4 12 500 <150 50x72 0,14 5

GMKP 1800 - 8IA

 8 15 500 <150 50x127 0,25 5

GMKP 1800 - 10IA

 10 15 500 <150 50x127 0,25 5

GMKP 1800 - 16IA

 16 15 500 <150 60x127 0,36 5

GMKP 1800 - 20IA

 20 18 300 <150 64x140 0,41 5

GMKP 1800 - 32IB

 32 20 200 <200 84x140 0,78 7

GMKP 1800 - 40IB

 40 25 200 <120 84x190 1,05 7

GMKP 1800 - 64IB

 64 30 200 <220 84x240 1,33 7

GMKP 1800 - 80IB

 80 35 200 <250 84x265 1,47 7

GMKP 1800 - 100IB

 100 35 150 <250 84x340 1,88 7
SERIA GMKP 2150                              NOMINAL VOLTAGE2150VDC

GMKP 2150 - 2SA

 2 12 500 <150 40x127 0,16 4

GMKP 2150 - 2IA

 2 12 500 <150 50x97 0,18 5

GMKP 2150 - 4IA

 4 12 500 <150 50x127 0,25 5

GMKP 2150 - 8IA

 8 15 500 <150 60x127 0,36 5

GMKP 2150 - 10IA

 10 15 500 <150 60x127 0,36 5

GMKP 2150 - 16IA

 16 18 500 <200 64x140 0,45 5

GMKP 2150 - 20IB

 20 25 200 <150 84x140 0,78 7

GMKP 2150 - 32IB

 32 30 200 <150 84x190 1,05

GMKP 2150 - 40IB

 40 35 200 <150 84x210 1,16 7

GMKP 2150 - 50IB

 50 35 200 <200 84x240 1,33 7
SERIA GMKP 3000                                NOMINAL VOLTAGE3000VDC

GMKP 3000 - 0,5SA

 0,5 12 500 <150 40x92 0,12 4

GMKP 3000 - 1SA

 1 12 500 <150 40x92 0,12 4

GMKP 3000 - 2SA

 2 12 500 <150 40x127 0,16 4

GMKP 3000 - 2IA

 2 15 500 <150 50x97 0,18 5

GMKP 3000 - 4IA

 4 15 500 <150 50x127 0,25 5

GMKP 3000 - 8IA

 8 15 500 <150 64x140 0,41 5

GMKP 3000 - 10IA

 10 18 400 <200 64x190 0,61 5

GMKP 3000 - 16IB

 16 25 300 <200 64x240 1,05 9

GMKP 3000 - 20IB

 20 35 300 <200 84x190 1,05 9

GMKP 3000 - 28IB

 28 35 200 <250 84x240 1,33 9
SERIA GMKP 3600                           NOMINAL VOLTAGE3600VDC

GMKP 3600 - 0,5SB

 0,5 12 500 <150 50x82 0,18 8

GMKP 3600 - 1SB

 1 12 500 <150 50x97 0,2 8

GMKP 3600 - 2SB

 2 15 500 <150 50x127 0,25 8

GMKP 3600 - 4IB

 4 25 500 <150 64x140 0,41 8

GMKP 3600 - 8SB

 8 30 300 <200 64x190 0,61 8

GMKP 3600 - 10IB

 10 35 300 <200 84x190 1,05 9

GMKP 3600 - 16IB

 16 35 300 <220 84x240 1,33 9
SERIA GA 4275                                NOMINAL VOLTAGE4275VDC

GA 4275 - 0,5SB

 0,5 12 500 <150 50x82 0,16 8

GA 4275 - 1SB

 1 12 500 <150 60x82 0,23 8

GA 4275 - 2SB

 2 18 500 <200 64x140 0,45 8

GA 4275 - 4SB

 4 25 500 <200 84x140 0,78 8

GA 4275 - 5SB

 5 30 500 <200 84x190 1,05 8

GA 4275 - 8SB

 8 35 500 <200 84x210 1,16 8

GA 4275 - 10SB

 10 35 500 <250 84x295 1,63 8

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Dimensions[mm]
Øxh		 Weight
[kg]		 Drawing number
SERIA GA 6300                 NOMINAL VOLTAGE6300VDC

GA 6300 - 0,2SB

 0,25 15 500 <150 50x109 0,21 8|

GA 6300 - 0,3SB

 0,33 15 500 <150 60x109 0,31 8

GA 6300 - 0,5SB

 0,5 15 500 <150 60x109 0,31 8

GA 6300 - 1SB

 1 20 500 <200 60x190 0,54 8

GA 6300 - 2SB

 2 25 500 <200 84x140 0,78 8

GA 6300 - 3SB

 3 25 500 <200 84x190 1,05 8

GA 6300 - 4SB

 4 30 500 <220 84x190 1,05 8

GA 6300 - 5SB

 5 35 500 <250 84x295 1,63 8

GA 6300 - 6SB

 6 35 500 <250 84x340 1,88 8
SERIA GA 7200                  NOMINAL VOLTAGE7200VDC

GA 7200 - 0,1SB

 0,1 12 500 <150 50x82 0,16 8

GA 7200 - 0,2SB

 0,2 15 500 <150 60x92 0,26 8

GA 7200 - 0,5SB

 0,5 15 500 <150 60x127 0,36 8

GA 7200 - 1,0SB

 1 20 500 <200 64x190 0,61 8

GA 7200 - 1,5SB

 1,5 20 500 <200 64x190 0,61 8

GA 7200 - 2,0SB

 2 25 500 <200 84x190 1,05 8

GA 7200 - 3,0SB

 3 30 500 <200 84x210 1,16 8
SERIA GA 10000                NOMINAL VOLTAGE10000VDC

GA 10,0 - 0,1SB

 0,1 12 500 <150 50x127 0,25 8

GA 10,0 - 0,2SB

 0,2 12 500 <150 60x127 0,36 8

GA 10,0 - 0,5SB

 0,5 12 500 <200 84x140 0,78 8

GA 10,0 - 1SB

 1 15 500 <200 64x240 0,77 8

GA 10,0 - 2SB

 2 15 500 <200 84x210 1,16 8
SERIA GA 12000                 NOMINAL VOLTAGE12000VDC

GA 12,0 - 0,1SB

 0,1 12 500 <150 60x127 0,36 8

GA 12,0 - 0,2SB

 0,2 15 500 <200 64x140 0,45 8

GA 12,0 - 0,5SB

 0,5 25 500 <200 84x190 1,05 8

GA 12,0 - 1,0SB

 1 30 500 <200 84x240 1,34 8

Dimensions and drawings

Drawing 1 Drawing 4 Drawing 5 Drawing 6
Drawing 7 Drawing 8 Drawing 9
mažiau
Skaityk daugiau
Komentarai (0)
