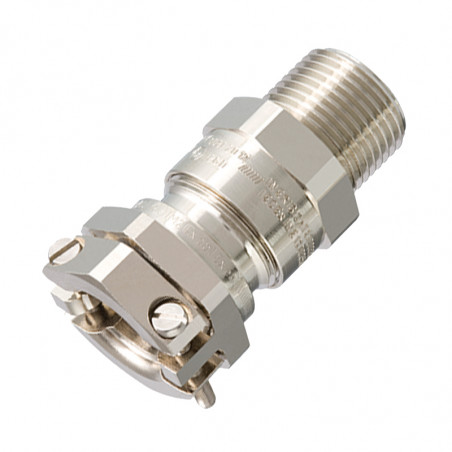

ADE-1F2 A - Metalo kabelių liaukos su integruotu tvirtinimo moduliu nepertraukiamam laidui

ADE-1F2 A ze zintegrowanym modułem zaciskowym - na przewód niezbrojony

Dane techniczne

Przeznaczenie:

Temperatura pracy:
Certyfikat ATEX:

kabel niezbrojony, kabel płaski,
kabel morski typu P
-60°C do +140°C
INERIS12ATEX0032X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; zastosowanie górnicze
Mosiądz lub brąz: ADE rozmiary od 8 do 17; NPT od 1” do 4”; ISO od 32 do 110
Stal nierdzewna: ADE rozmiary od 8 do 17; NPT od 3/8” do 4”; ISO 16 do 110
Certyfikat IECEx: IECEx INE 12.0025X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; zastosowanie górnicze
Mosiądz lub brąz: ADE rozmiary od 8 do 17; NPT od 1” do 4”; ISO od 32 do 110
Stal nierdzewna: ADE rozmiary od 8 do 17; NPT od 3/8” do 4”; ISO 16 do 110
Inne certyfikaty:



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 do 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Branża morska:


 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Zgodność z DTS-01:1991
Certyfikat UL: 3DJN E310130, Class I, Zone 11), AEx e II
Rozmiary ADE od 3 do 8, od ½” do 1 ¼” NPT lub ISO 20 do 40 z TC-ER-HL

3DJN E310130, Class I, Zone 2*, AEx e II, EX e II
Rozmiary ADE od 3 do 17, ½” do 4” NPT lub ISO 20 do 110 z kablami niezbrojonymi typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Class I Zone 2*, AE|x e II, Ex e II
Rozmiary ADE od 3 do 17, ½” do 4” NPT lub ISO 20 do 110 z niezbrojonym
przewodem morskim.




1) Można zastosować w Div. 2 przy założeniu, że obudowa nie zawiera podzespołów iskrzących.

Wykonanie

Dławnica wykonana z niklowanego mosiądzu o podwyższonej
odporności na korozję. Jako alternatywa dostępne są także
wykonania ze stali nierdzewnej AISI316, z brązu lub aluminium.
W przypadku aluminium i stali nierdzewnej zalecane jest stosowanie odpowiedniego środka smarującego.
Charakterystyka

1. Uszczelnienie z elastomeru dla zapewnienia odpowiedniego stopnia ochrony IP.
2. Zintegrowany zewnętrzy zacisk kablowy ograniczający naprężenie.


Kody i wymiary


* Dla zaokrąglonych krawędzi wymiary płaskie
przemnożyć przez 1,1


Seria Gwint Zakres Materiał Opcja
ADE1A M25 3 NPN
    0 = XS NPN = niklwoany mosiądz K1 = Zestaw 1
    1 = S SSN = stal nierdzewna K2 = Zestaw 2
    2 = M BZN = brąz K3 = Zestaw 3
    3 = L ALN = aluminium
(oprócz Grupy 1)		 PUSTE = bez opcji


Zestaw do wyboru
K1 K2 K3
Nakrętka
Zielona podkładka
kompozytowa		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Osłona		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Ząbkowana
podkładka

Tabela doboru ADE1A Wymiary ADE1A Kod ISO Kod ISO CAPRI Kod NPT Kod NPT CAPRI
Rozmiar gwintu Kod
uszczelnienia		 Zakres uszczelnienia ISO/NPT A B L
(dł.)
ISO NPT Zewnętrzne dławienie
MIN-MAX
M16   2 4,5-8,5 17 19 32,0 ADE1AM162NPN CAP036594V1
M16   3 7.0-12,0 19 19 35,0 ADE1AM163NPN CAP036504V1

M20 1/2" 0 2,7-5,5 15 24 28,0 ADE1AM200NPN CAP036664V1 ADE1AN0500NPN CAP038664V1
M20 1/2" 1 4,5-8,5 17 24 32,0 ADE1AM201NPN CAP036674V1 ADE1AN0501NPN CAP038674V1
M20 1/2" 2 7,0-12,0 19 24 35,0 ADE1AM202NPN CAP036694V1 ADE1AN0502NPN CAP038694V1
M20 1/2" 3 10,0-16,0 (15,5) 24 24 40,0 ADE1AM203NPN CAP036604V1 ADE1AN0503NPN CAP038604V1
M25 3/4" 1 7,0-12,0 19 30 40,0 ADE1AM251NPN CAP036774V1 ADE1AN0751NPN CAP038774V1
M25 3/4" 2 10,0-16,0 24 30 40,0 ADE1AM252NPN CAP036794V1 ADE1AN0752NPN CAP038794V1
M25 3/4" 3 13,5-20,5 30 30 45,0 ADE1AM253NPN CAP036704V1 ADE1AN0753NPN CAP038704V1
M32 1" 3 18,0-27,5 (26,0) 41 41 55,0 ADE1AM323NPN CAP036804V1 ADE1AN1003NPN CAP038804V1
M40   3 18,0-27,5 (26,0) 48 48 59,0 ADE1AM402NPN CAP036994V1 ADE1AN1252NPN CAP038994V1
mažiau
