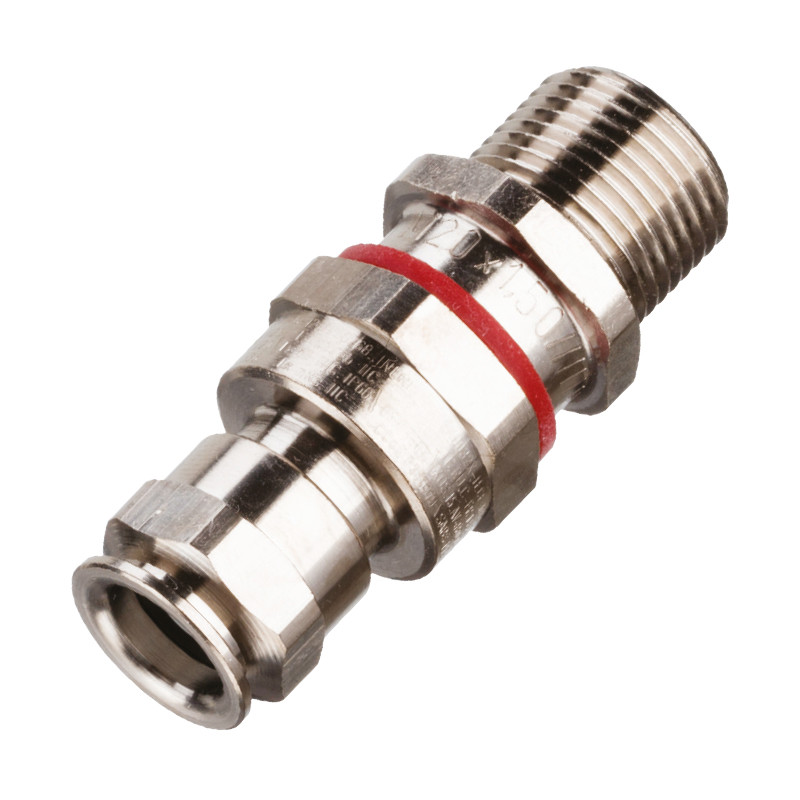

ADE-1FC - metalo kabelių liaukos su sandarinimo barjeru ant nepertraukiamo vielos

ADE-1FC na przewód niezbrojony


Dane techniczne

Przeznaczenie:

Temperatura pracy:
• dla wszystkich dopuszczeń
z wyjątkiem UL:
• dla opuszczenia UL:
Stopień ochrony:

Certyfikat ATEX:

kabel niezbrojony, kabel płaski,
kabel morski typu P


-60°C do +80°C
-20°C do +40°C
IP 66 / 68. Dławnica wyposażona
w uszczelkę zalewaną.
INERIS12ATEX0032X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; zastosowanie górnicze
Mosiądz, stal nierdzewna lub brąz: ADE rozmiary od 11 do 16; NPT od 2” do 4”;
ISO od 63 do 110
Certyfikat IECEx: IECEx INE 12.0025X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; zastosowanie górnicze
Mosiądz, stal nierdzewna lub brąz: ADE rozmiary od 11 do 16; NPT od 2” do 4”;
ISO od 63 do 110
Inne certyfikaty:



Branża morska:


Certyfikat UL:		 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 do 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Zgodność z DTS-01:1991
3DJN E310130, Class I, Zone 2*, AEx de II, EX de II
Rozmiary ADE od 4 do 16, ½” do 4” NPT lub ISO 20 do 110 z kablami
niezbrojonymi typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC oraz TSC z uszczelką
epoksydową.

3DJN E310130 Class I Division I, Grupy A, B, C i D
Rozmiary ADE 4 do 9, NPT ½” do 1 ¼” lub ISO 20 do 40 z kablem niezbrojonym
typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC oraz TSC z uszczelką epoksydową.
Rozmiary ADE 4 do 16, NPT ½” do 4” lub ISO 20 do 110 z kablem niezbrojonym
typu ITC-HL oraz TSC z uszczelką epoksydową.

3DJN E310130 Class I Division I, Grupy A, B, C i D
Rozmiary ADE 4 do 16, NPT ½” do 4” lub ISO 20 do 110 dla kabli niezbrojonych
typu PLTC, PLTC-ER, ITC, ITC-ER, ITC-HL, TC, TC-ER, TC-ER-HL, MV oraz z uszczelką
epoksydową.

4EC5 E324850 Class I Division 2, Grupy A, B, C i D
Rozmiary ADE 4 do 16, NPT ½” do 4” lub ISO 20 do 110 dla kabli niezbrojonych
morskich oraz TSC z uszczelką epoksydową.


Charakterystyka

  1. Uszczelnienie z elastomeru dla zapewnienia odpowiedniego
    stopnia ochrony IP.
  2. Uszczelnienie warstw przewodzących kabla za pomocą
    bariery uszczelniającej.
  3. Zwiększenie stopnia ochrony poprzez użycie uszczelki
    zalewanej.
  4. Dodatkowe zewnętrzne zaciski dla obniżenia napięcia
    więzów (jako opcja).

Wykonanie

Dławnica wykonana z niklowanego mosiądzu o podwyższonej
odporności na korozję. Jako alternatywa dostępne są także
wykonania ze stali nierdzewnej AISI316, z brązu lub aluminium. W
przypadku aluminium i stali nierdzewnej zalecane jest stosowanie
odpowiedniego środka smarującego.


Kody i wymiary


* Dla zaokrąglonych krawędzi wymiary płaskie
przemnożyć przez 1,1


Seria Gwint Zakres Materiał Opcja
ADE1C M25 3 NP
    0 = XS NP = niklowany mosiądz K1 = Zestaw 1
    1 = S SS = stal nierdzewna K2 = Zestaw 2
    2 = M BZN = brąz K3 = Zestaw 3
    3 = L ALN = aluminium PUSTE = bez opcji


Zestaw do wyboru
K1 K2 K3
Nakrętka
Zielona podkładka
kompozytowa		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Osłona		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Ząbkowana
podkładka

Tabela doboru ADE1C Wymiary ADE1C Kod ISO Kod ISO CAPRI Kod NPT Kod NPT CAPRI
Rozmiar gwintu Kod
uszczelnienia		 Zakres uszczelnienia ISO/NPT A B L
(dł.)
ISO NPT Zewnętrzne dławienie
MIN-MAX
M16 3/8" 2 4,0-8,5 15 19 36,0 ADE1CM163NPSCN CAP019594V1 ADE1CN0383NPSCN CAP011594V1
M20 1/2" 1 4,0-8,5 15 24 36,0 ADE1CM201NPSCN CAP019674V1 ADE1CN0501NPSCN CAP011674V1
M20 1/2" 2 6,0-12,0 19 24 42,0 ADE1CM202NPSCN CAP019694V1 ADE1CN0502NPSCN CAP011694V1
M20 1/2" 3 8,5-16,0 24 30 48,0 ADE1CM203NPSCN CAP019604V1 ADE1CN0503NPSCN CAP011604V1
M25 3/4" 2 8,5-16,0 24 30 48,0 ADE1CM252NPSCN CAP019794V1 ADE1CN0752NPSCN CAP011794V1
M25 3/4" 3 12,0-21,0 30 41 58,0 ADE1CM253NPSCN CAP019704V1 ADE1CN0753NPSCN CAP011704V1
M32 1" 2 12,0-21,0 30 41 58,0 ADE1CM322NPSCN CAP019894V1 ADE1CN1002NPSCN CAP011894V1
M32 1" 3 16,0-27,5 41 48 70,0 ADE1CM323NPSCN CAP019804V1 ADE1CN1003NPSCN CAP011804V1
M40 3/4" 2 10,0-16,0 24 30 32,0 ADE1M252NPN CAP806794V1 ADE1N0752NPN CAP808794V1
M25 3/4" 3 13,5-20,5 30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18,0-27,5 (26,0) 41 41 46,0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
M40 1¼" 2 16,0-27,5 41 48 70,0 ADE1CM402NPSCN CAP019994V1 ADE1CN1252NPSCN CAP011994V1
M40 1¼" 3 21,0-34,0 48 55 79,0 ADE1CM403NPSCN CAP019904V1 ADE1CN1253NPSCN CAP011904V1
M50 1½" 2 21,0-34,0 48 55 79,0 ADE1CM502NPSCN CAP019094V1 ADE1CN1502NPSCN CAP011094V1
M50 2" 1 27,0-41,0 55 64 88,0 ADE1CM501NPSCN CAP019004V1 ADE1CN2001NPSCN CAP011004V1
M63 2" 2 33,0-48,0 64 72 98,0 ADE1CM632NPSCN CAP019294V1 ADE1CN2002NPSCN CAP011294V1
M63 2" 3 40,0-56,0 72 85 103,0 ADE1CM633NPSCN CAP019274V1 ADE1CN2003NPSCN CAP011204V1
- 2½" 2 40,0-56,0 72 85 103,0 - - ADE1CN2502NPSCN CAP011494V1
M75 2½" 3 46,0-65,0 85 95 111,0 ADE1CM753NPSCN CAP019304V1 ADE1CN2503NPSCN CAP011304V1
- 3" 1 46,0-65,0 85 95 111,0 - - ADE1CN3001NPSCN CAP012504V1
M90 3" 2 54,0-74,0 95 110 120,0 ADE1CM902NPSCN CAP010594V1 ADE1CN3002NPSCN CAP012574V1
- 3½" 2 54,0-74,0 95 110 120,0 - - ADE1CN3502NPSCN CAP012604V1
M90 3" 3 63,0-83,0 110 120 125,0 ADE1CM903NPSCN CAP010504V1 ADE1CN3003NPSCN CAP012594V1
- 3½" 2 63,0-83,0 110 120 125,0 - - ADE1CN3503NPSCN CAP012694V1
M110 4" 3 72,0-93,0 120 135 128,0 ADE1CM1103NPSCN CAP010794V1 ADE1CN4003NPSCN CAP012704V1
