Gamintojas: HARTING Technology Group

Užteršimo elementai kasetėms

Power supply details for inserts

Screw terminal

Han A®
Han E®
Han-Com®
Han Hv E®
Han® HsB
Staf®

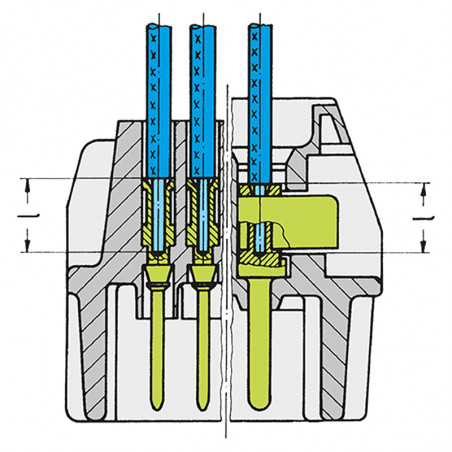

Inserts max. wire gauge Stripping length l
(mm)
(mm2) AWG
Han® 3 A; Han® 4 A 2,5 14 4,5
Han E®; Han® K; Han A®; Han HvE® 2,5 14 7
Han® HsB 6 10 11,5
Stal® 1,5 16 4
Han® K 4/x (80 A) 16 5 14

Quick Lock Power supply

Han A®
Han®Q
Han-modular ®
Han d®
Inserts max. wire gauge Stripping length l(mm)
(mm2) AWG
Han® A; Han® Q; Han-Modular® EE 0,5 ... 2,5 20 ...14 10
Han D® 0,25 ... 1,5 24 ...16 8

Axial screw terminal

Han®K
Inserts geometric wire gauge Stripping length l(mm)
(mm2) AWG
Han® K 6/12 (40 A) 2.5 ... 10 13 ...7 8 ...9
Han® K 4/4 (70 A) 6 ... 16 8 ... 6 11
Han® K 6/6 (100 A) 16 ... 35 5 ...2 13 ... 14
Han® 200 A module 40 ... 70 1 ...00 16

Crimp terminal

Han dd®
Han d®
R 15
Han-modular ®
(10 A)		 Han E®
Han A®
Han Hv E®
Diameter of individual strands Internal diameter Stripping length l (mm)
(mm2) AWG Ø (mm) Han DD® Han D®
R 15
Han-Modular® (10 A)		 Han E® Han A® Han Hv E® Han® C
0,14 ... 0,37 26 ...22 0,9 8
0,5 20 1,15 8 7,5
0,75 18 1,3 8 7,5
1 18 1,45 8 7,5
1,5 16 1,75 8 7,5 9
2,5 14 2,25 6 7,5 9
4 12 2,85   7,5 9,6
6 10 3,5     9,6
10 8 4,1     15 *
* ... Stripping length 18 mm for cables 6.4 ... 7.5 mm
Han-Com®
Han-modular® (40 A)

Han E®
Han A®
Han Hv E®
Han®EE
Han-modular®
(16 A)
Han®EEE

Cage-clamp terminal

Han®ES
Han®Hv ES
Han®ESS
Inserts max. wire gauge Stripping length l
(mm2) AWG (mm)
Han® ES; Han® Hv ES 0,14 ... 2,5 26 ...14 7 ... 9
Han® ESS 0,14 ... 2,5 26 ...14 9 ... 11
