Gamintojas: Quintex

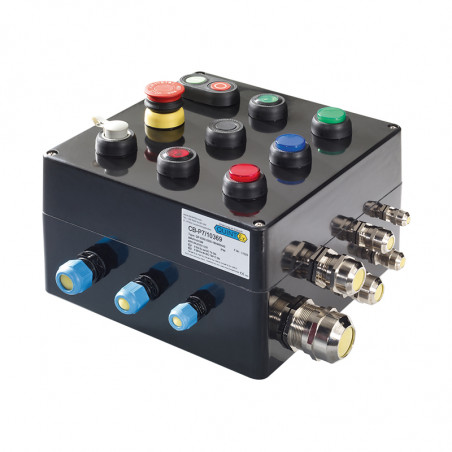

Individualūs ex valdymo skydai

Indywidualne panele sterownicze EX z tworzywa


Indywidualne panele sterownicze do pracy w strefie zagrożenia wybuchem, można zaprojektować samemu przy użyciu aparatury kontrolno-sterującej. Rozmieszczenie, liczba, typ elementów aparatury, może być dowolny wg wytycznych klienta.



Dane techniczne
Materiał:

Kolor:
Stopień ochrony:
Uszczelka:
Śrubki:
Napięcie:
Prąd:
Przekrój:


Temperatura pracy:


Certyfikat:		 Poliester wzmacniany włóknem
szklanym, Rpow < 109
czarny RAL 9005
IP66 (QX-P1 - IP56)
silikonowa
stal nierdzewna
maksymalne napięcie 2200 V AC/DC
maksymalny prąd 500 A AC/DC
maksymalny przekrój przewodu
300 mm2 (na zapytanie),
standard do 10 mm2
-60°C ≤ Ta ≤ 50°C (T6)
-60°C ≤ Ta ≤ 55°C (T5)
-60°C ≤ Ta ≤ 60°C (T4)
II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85°C/T100°C/T120°C IP65


Aparatura kontrolno-sterująca możliwe do zabudowy




Moduł przełączający

Szyna img QX-0201-PX 60
img QX-0201-PX 61
img QX-0201-PX 62
Pokrywa img QX-0201-PX 70
img QX-0201-PX 71
img QX-0201-PX 72

PX - rodzaj przycisku (np. P1, P2)
Typ Wymiar
QX-P1 80 x 75 x 55
QX-P2 110 x 75 x 55
QX-P3 160 x 75 x 55
QX-P4 190 x 75 x 55
QX-P5 122 x 120 x 90
QX-P6 220 x 120 x 90
QX-P7 160 x 160 x 90
QX-P8 260 x 160 x 90
QX-P9 360 x 160 x 90
QX-P10 200 x 250 x 120
QX-P11 255 x 250 x 120
QX-P11h 255 x 250 x 160
QX-P12 400 x 250 x 120
QX-P12h 400 x 250 x 160
QX-P13 400 x 405 x 120
QX-P13H 400 x 405 x 200
QX-P15 600 x 250 x 120
QX-P15h 600 x 250 x 160

Moduł przełączający

ATEX EX II 2G de IIC Gb, II2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Strefa 1, 21, 2, 22
Ta: -55°C do 60°C

Parametry elektryczne

U 250 V 250 V 110 V 24 V
I 16 A 10 A 0,5 A 1 A
Ta < 40°C < 60°C < 60°C < 60°C

Liczba cykli >100 000 przełączeń
Montaż: TS35, dolna płyta montażowa, pokrywa.

Moduł sygnalizacyjny

ATEX EX 2G EX de IIC Gb, II 2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Strefa 1, 21, 2, 22
Ta: -55°C do 60°C, Pmax < 1W
Zasilanie: AC 24-240V, DC 24-36V
Opcjonalnie AC 220V – 380V
Montaż: TS35, dolna płyta montażowa, pokrywa.

Przycisk podświetlany

ATEX EX II 2G de IIC Gb, II 2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Strefa 1, 21, 2, 22
Ta: -55°C do 60°C

Parametry elektryczne

U 250 V 24 V
I 6 A 1 A

Zasilanie: AC 24-240V, DC 24-36V
Montaż: TS35, dolna płyta montażowa, pokrywa.


Przykładowe konfiguracje



QX-P5 QX-P5 QX-P6 QX-P6 QX-P6

QX-P8 QX-P8 QX-P8 QX-P8

QX-P10 QX-P11
