Gamintojas: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Jungtys PCB spausdinimo plokštėms

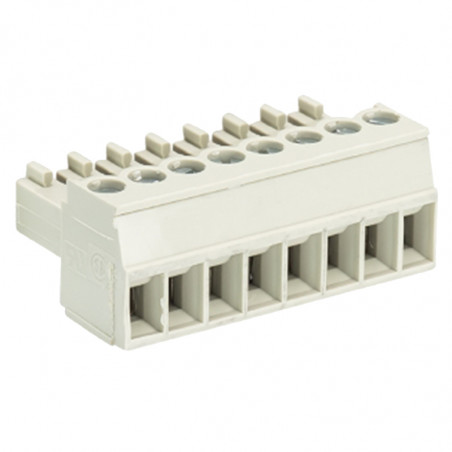

WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM



Dane techniczne
Nominalny przekrój przewodu:
1,5 mm2

Znamionowy prąd: 8A

Zakres przekrojów:
0,14 1,5 mm2 pojedyncza żyła
125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm
 WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM Typ 8513 B/..., 8813 BI... WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM Typ 8513 B/...F, 8813 B/...F


Typ 8513 B/..., 8813 BI...

Typ 8513 B/...F, 8813 B/...F
  Kierunek wtykania w linii z przewodem   Kierunek wtykania w linni z przewodem
Napięcie znamionowe VDE 0110
Dane UL
 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Dane CSA
 Nr. 22-14 AWG      300 V      5A Nr. 22-14 AWG   300 V    5A
Certyfikaty


  Opak. szt. GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm
 Bez opisu Z opisem Bez opisu Z opisem
  100 17.40 7.00 3.50 2

25.640.3253.0

25.640.0253.0

25.641.3253.0

25.641.0253.0
  100 20.90 10.50 7.00 3

25.640.3353.0

25.640.0353.0

25.641.3353.0

25.641.0353.0
  50 24.40 14.00 10.50 4

25.640.3453.0

25.640.0453.0

25.641.3453.0

25.641.0453.0
  50 27.90 17.50 14.00 5

25.640.3553.0

25.640.0553.0

25.641.3553.0

25.641.0553.0
  50 31.40 21.00 17.50 6

25.640.3653.0

25.640.0653.0

25.641.3653.0

25.641.0653.0
  50 34.90 24.50 21.00 7

25.640.3753.0

25.640.0753.0

25.641.3753.0

25.641.0753.0
  50 38.40 28.00 24.50 8

25.640.3853.0

25.640.0853.0

25.641.3853.0

25.641.0853.0
  50 41.90 31.50 28.00 9

25.640.3953.0

25.640.0953.0

25.641.3953.0

25.641.0953.0
  50 45.40 35.00 31.50 10

25.640.4053.0

25.640.1053.0

25.641.4053.0

25.641.1053.0
  50 48.90 38.50 35.00 11

25.640.4153.0

25.640.1153.0

25.641.4153.0

25.641.1153.0
  50 52.40 42.00 38.50 12

25.640.4253.0

25.640.1253.0

25.641.4253.0

25.641.1253.0
  50 55.90 45.50 42.00 13

25.640.4353.0

25.640.1353.0

25.641.4353.0

25.641.1353.0
  50 59.40 49.00 45.50 14

25.640.4453.0

25.640.1453.0

25.641.4453.0

25.641.1453.0
  50 62.90 52.50 49.00 15

25.640.4553.0

25.640.1553.0

25.641.4553.0

25.641.1553.0
  50 66.40 56.00 52.50 16

25.640.4653.0

25.640.1653.0

25.641.4653.0

25.641.1653.0
Raster 3.81 mm
 Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2

25.620.3253.0

25.620.0253.0

25.621.3253.0

25.621.0253.0
  100 21.82 12.22 7.62 3

25.620.3353.0

25.620.0353.0

25.621.3353.0

25.621.0353.0
  50 25.63 16.03 11.43 4

25.620.3453.0

25.620.0453.0

25.621.3453.0

25.621.0453.0
  50 29.44 19.84 15.24 5

25.620.3553.0

25.620.0553.0

25.621.3553.0

25.621.0553.0
  50 33.25 23.65 19.05 6

25.620.3653.0

25.620.0653.0

25.621.3653.0

25.621.0653.0
  50 37.06 27.46 22.86 7

25.620.3753.0

25.620.0753.0

25.621.3753.0

25.621.0753.0
  50 40.87 31.27 26.67 8

25.620.3853.0

25.620.0853.0

25.621.3853.0

25.621.0853.0
  50 44.68 35.08 30.48 9

25.620.3953.0

25.620.0953.0

25.621.3953.0

25.621.0953.0
  50 48.49 38.89 34.29 10

25.620.4053.0

25.620.1053.0

25.621.4053.0

25.621.1053.0
  50 52.30 42.70 38.10 11

25.620.4153.0

25.620.1153.0

25.621.4153.0

25.621.1153.0
  50 56.11 46.51 41.91 12

25.620.4253.0

25.620.1253.0

25.621.4253.0

25.621.1253.0
  50 59.92 50.32 45.72 13

25.620.4353.0

25.620.1353.0

25.621.4353.0

25.621.1353.0
  50 63.73 54.13 49.53 14

25.620.4453.0

25.620.1453.0

25.621.4453.0

25.621.1453.0
  50 67.54 57.94 53.34 15

25.620.4553.0

25.620.1553.0

25.621.4553.0

25.621.1553.0
  50 71.35 61.75 57.15 16

25.620.4653.0

25.620.1653.0

25.621.4653.0

25.621.1653.0


WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM



Dane techniczne
Nominalny przekrój przewodu:
1,5 mm2

Znamionowy prąd: 8A


Zakres przekrojów:
0.14 1.5 mm2 pojedyncza żyła

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max.600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm

 WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM Typ 8513 BFK WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM Typ 8513 SUFK
VDE0110 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Dane UL Nr. 22 -14 AWG     300 V      5A Nr. 22-14 AWG   300 V    5A
Dane CSA
Certyfikaty




Opak.
sz.

 G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm Typ 8513 BFK Bez opisu Z opisem Bez opisu Z opisem
  100 6.90 3.50 2

25.630.3253.0

25.630.0253.0


  100 10.40 7.00 3

25.630.3353.0

25.630.0353.0


  50 13.90 10.50 4

25.630.3453.0

25.630.0453.0


  50 17.40 14.00 5

25.630.3553.0

25.630.0553.0


  50 20.90 17.50 6

25.630.3653.0

25.630.0653.0


  50 24.40 21.00 7

25.630.3753.0

25.630.0753.0


  50 27.90 24.50 8

25.630.3853.0

25.630.0853.0


  50 31.40 28.00 9

25.630.3953.0

25.630.0953.0


  50 34.90 31.50 10

25.630.4053.0

25.630.1053.0


  50 38.40 35.00 11

25.630.4153.0

25.630.1153.0


  50 41.90 38.50 12

25.630.4253.0

25.630.1253.0


  50 45.40 42.00 13

25.630.4353.0

25.630.1353.0


  50 48.90 45.50 14

25.630.4453.0

25.630.1453.0


  50 52.40 49.00 15

25.630.4553.0

25.630.1553.0


  50 55.90 52.50 16

25.630.4653.0

25.630.1653.0


Raster 3.50 mm Typ 8513 SUFK     Bez opisu Z opisem
  100 8.40 3.50 2

25.642.3253.0

25.642.0253.0
  100 11.90 7.00 3

25.642.3353.0

25.642.0353.0
  50 15.40 10.50 4

25.642.3453.0

25.642.0453.0
  50 18.90 14.00 5

25.642.3553.0

25.642.0553.0
  50 22.40 17.50 6

25.642.3653.0

25.642.0653.0
  50 25.90 21.00 7

25.642.3753.0

25.642.0753.0
  50 29.40 24.50 8

25.642.3853.0

25.642.0853.0
  50 32.90 28.00 9

25.642.3953.0

25.642.0953.0
  50 36.40 31.50 10

25.642.4053.0

25.642.1053.0
  50 39.90 35.00 11

25.642.4153.0

25.642.1153.0
  50 43.40 38.50 12

25.642.4253.0

25.642.1253.0
    46.90 42.00 13

25.642.4353.0

25.642.1353.0
    50.40 45.50 14

25.642.4453.0

25.642.1453.0
    53.90 49.00 15

25.642.4553.0

25.642.1553.0
    57.40 52.50 16

25.642.4653.0

25.642.1653.0
Akcesoria:
DIN 5264 A 0.4 X 2.5 5

06.502.4300.0




WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM


Dane techniczne
Nominalny przekrój przewodu
1,5 mm2

Znamionowy prąd: 8A
Zakres przekrojów:
0.14 1.5 mm2
pojedyncza żyła

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm		 WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Typ 8813 BI... VR WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Typ 8813 BI... VL

Napięcie znamionowe VDE 0110
Dane UL
Dane CSA
Certyfikaty



Typ 8813 BI... VR

Typ 8813 BI... VL
Kierunek wtykania 90° do osi przewodu Kierunek wtykania 90° do osi przewodu
Nr. 30-16 AWG    300 V    8A Nr. 30-16 AWG   300 V    8A
Nr. 22-14 AWG    300 V    5A Nr. 22-14 AWG   300 V    5A


  Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.81 mm   Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2

25.622.3253.0

25.622.0253.0

25.624.3253.0

25.624.0253.0
  100 21.82 12.22 7.62 3

25.622.3353.0

25.622.0353.0

25.624.3353.0

25.624.0353.0
  50 25.63 16.03 11.43 4

25.622.3453.0

25.622.0453.0

25.624.3453.0

25.624.0453.0
  50 29.44 19.84 15.24 5

25.622.3553.0

25.622.0553.0

25.624.3553.0

25.624.0553.0
  50 33.25 23.65 19.05 6

25.622.3653.0

25.622.0653.0

25.624.3653.0

25.624.0653.0
  50 37.06 27.46 22.86 7

25.622.3753.0

25.622.0753.0

25.624.3753.0

25.624.0753.0
  50 40.87 31.27 26.67 8

25.622.3853.0

25.622.0853.0

25.624.3853.0

25.624.0853.0
  50 44.68 35.08 30.48 9

25.622.3953.0

25.622.0953.0

25.624.3953.0

25.624.0953.0
  50 48.49 38.89 34.29 10

25.622.4053.0

25.622.1053.0

25.624.4053.0

25.624.1053.0
  50 52.30 42.70 38.10 11

25.622.4153.0

25.622.1153.0

25.624.4153.0

25.624.1153.0
  50 56.11 46.51 41.91 12

25.622.4253.0

25.622.1253.0

25.624.4253.0

25.624.1253.0
  50 59.92 50.32 45.72 13

25.622.4353.0

25.622.1353.0

25.624.4353.0

25.624.1353.0
  50 63.73 54.13 49.53 14

25.622.4453.0

25.622.1453.0

25.624.4453.0

25.624.1453.0
  50 67.54 57.94 53.34 15

25.622.4553.0

25.622.1553.0

25.624.4553.0

25.624.1553.0
  50 71.35 61.75 57.15 16

25.622.4653.0

25.622.1653.0

25.624.4653.0

25.624.1653.0

WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM z kołnierzem śrubowym Typ 8813 B/...VRF WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Z kołnierzem śrubowym Typ 8813B/ VLF
z kołnierzem śrubowym     z kołnierzem śrubowym
Typ 8813 B/...VRF

Typ 8813 B/...VLF


Kierunek wtykania 90° do osi przewodu   Kierunek wtykania 90° do osi przewodu

Nr. 30-16 AWG 300 V 8A Nr. 30-16 AWG 300 V 8A
Nr. 22-14 AWG 300 V 5A Nr. 22-14 AWG 300 V 5A


  Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.81 mm   Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2

25.623.3253.0

25.623.0253.0

25.625.3253.0

25.625.0253.0
  100 21.82 12.22 7.62 3

25.623.3353.0

25.623.0353.0

25.625.3353.0

25.625.0353.0
  50 25.63 16.03 11.43 4

25.623.3453.0

25.623.0453.0

25.625.3453.0

25.625.0453.0
  50 29.44 19.84 15.24 5

25.623.3553.0

25.623.0553.0

25.625.3553.0

25.625.0553.0
  50 33.25 23.65 19.05 6

25.623.3653.0

25.623.0653.0

25.625.3653.0

25.625.0653.0
  50 37.06 27.46 22.86 7

25.623.3753.0

25.623.0753.0

25.625.3753.0

25.625.0753.0
  50 40.87 31.27 26.67 8

25.623.3853.0

25.623.0853.0

25.625.3853.0

25.625.0853.0
  50 44.68 35.08 30.48 9

25.623.3953.0

25.623.0953.0

25.625.3953.0

25.625.0953.0
  50 48.49 38.89 34.29 10

25.623.4053.0

25.623.1053.0

25.625.4053.0

25.625.1053.0
  50 52.30 42.70 38.10 11

25.623.4153.0

25.623.1153.0

25.625.4153.0

25.625.1153.0
  50 56.11 46.51 41.91 12

25.623.4253.0

25.623.1253.0

25.625.4253.0

25.625.1253.0
  50 59.92 50.32 45.72 13

25.623.4353.0

25.623.1353.0

25.625.4353.0

25.625.1353.0
  50 63.73 54.13 49.53 14

25.623.4453.0

25.623.1453.0

25.625.4453.0

25.625.1453.0
  50 67.54 57.94 53.34 15

25.623.4553.0

25.623.1553.0

25.625.4553.0

25.625.1553.0
  50 71.35 61.75 57.15 16

25.623.4653.0

25.640.1653.0

25.625.4653.0

25.625.1653.0


GNIAZDA, RASTER 3.50/3.81 MM



Dane techniczne
Znamionowy prąd: 8A

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm

Napięcie znamionowe VDE0110
Dane UL
Dane CSA
 GNIAZDA, RASTER 3.50/3.81 MM Type 8513 SI... G, 8813 SI... G GNIAZDA, RASTER 3.50/3.81 MM Type 8513 SI... W, 8813 SI... W
Piny lutownicze 0.8 x 0.8 mm Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm Średnica otworu Ø 1.2 mm

Type 8513 SI... G, 8813 SI... G

Type 8513 SI... W, 8813 SI... W
Połączenie pionowe do płytki PCB Połączenie poziome do płytki PCB
           300 V     8A           300 V         8A
           300 V     5A           300 V         5A


   Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm   Bez opisu   Bez opisu
  100 17.40 8.40 3.50 2

25.646.0253.0



25.647.0253.0
  100 20.90 11.90 7.00 3

25.646.0353.0



25.647.0353.0
  50 24.40 15.40 10.50 4

25.646.0453.0



25.647.0453.0
  50 27.90 18.90 14.00 5

25.646.0553.0



25.647.0553.0
  50 31.40 22.40 17.50 6

25.646.0653.0



25.647.0653.0
  50 34.90 25.90 21.00 7

25.646.0753.0



25.647.0753.0
  50 38.40 29.40 24.50 8

25.646.0853.0



25.647.0853.0
  50 41.90 32.90 28.00 9

25.646.0953.0



25.647.0953.0
  50 45.40 36.40 31.50 10

25.646.1053.0



25.647.1053.0
  50 48.90 39.90 35.00 11

25.646.1153.0



25.647.1153.0
  50 52.40 43.40 38.50 12

25.646.1253.0



25.647.1253.0
  50 55.90 46.90 42.00 13

25.646.1353.0



25.647.1353.0
  50 59.40 50.40 45.50 14

25.646.1453.0



25.647.1453.0
  50 62.90 53.90 49.00 15

25.646.1553.0



25.647.1553.0
  50 66.40 57.40 52.50 16

25.646.1653.0



25.647.1653.0
Raster 3.81 mm   Bez opisu   Bez opisu
  100 18.01 9.01 3.81 2

25.626.0253.0



25.627.0253.0
  100 21.82 12.82 7.62 3

25.626.0353.0



25.627.0353.0
  50 25.63 16.63 11.43 4

25.626.0453.0



25.627.0453.0
  50 29.44 20.44 15.24 5

25.626.0553.0



25.627.0553.0
  50 33.25 24.25 19.05 6

25.626.0653.0



25.627.0653.0
  50 37.06 28.06 22.86 7

25.626.0753.0



25.627.0753.0
  50 40.87 31.87 26.67 8

25.626.0853.0



25.627.0853.0
  50 44.68 35.68 30.48 9

25.626.0953.0



25.627.0953.0
  50 48.49 39.49 34.29 10

25.626.1053.0



25.627.1053.0
  50 52.30 43.30 38.10 11

25.626.1153.0



25.627.1153.0
  50 56.11 47.11 41.91 12

25.626.1253.0



25.627.1253.0
  50 59.92 50.92 45.72 13

25.626.1353.0



25.627.1353.0
  50 63.73 54.73 49.53 14

25.626.1453.0



25.627.1453.0
  50 67.54 58.54 53.34 15

25.626.1553.0



25.627.1553.0
  50 71.35 62.35 57.15 16

25.626.1653.0



25.627.1653.0
Akcesoria:






Piny kodowe 100

05.561.0053.0



05.561.0053.0


GNIAZDA, RASTER 3.50/3.81 MM z kołnierzem śrubowym Type 8513 SI... GF, 8813 SI... GF GNIAZDA, RASTER 3.50/3.81 MM z kołnierzem śrubowym Type 8513 SI... WF, 8813 SI... WF
z kołnierzem śrubowym
z kołnierzem śrubowym
Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm
Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm

Type 8513 SI... GF, 8813 SI... GF

Type 8513 SI... WF, 8813 SI... WF
Połączenie pionowe do płytki PCB
Połączenie poziome do płytki PCB
Dane UL
300 V
BA
      300 V         8A
Dane CSA
300 V
5A
      300 V         5A

   Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm   Bez opisu   Bez opisu
  100 17.40 8.40 3.50 2

25.646.3253.0



25.647.3253.0


  100 20.90 11.90 7.00 3

25.646.3353.0



25.647.3353.0


  50 24.40 15.40 10.50 4

25.646.3453.0



25.647.3453.0


  50 27.90 18.90 14.00 5

25.646.3553.0



25.647.3553.0


  50 31.40 22.40 17.50 6

25.646.3653.0



25.647.3653.0


  50 34.90 25.90 21.00 7

25.646.3753.0



25.647.3753.0


  50 38.40 29.40 24.50 8

25.646.3853.0



25.647.3853.0


  50 41.90 32.90 28.00 9

25.646.3953.0



25.647.3953.0


  50 45.40 36.40 31.50 10

25.646.4053.0



25.647.4053.0


  50 48.90 39.90 35.00 11

25.646.4153.0



25.647.4153.0


  50 52.40 43.40 38.50 12

25.646.4253.0



25.647.4253.0


  50 55.90 46.90 42.00 13

25.646.4353.0



25.647.4353.0


  50 59.40 50.40 45.50 14

25.646.4453.0



25.647.4453.0


  50 62.90 53.90 49.00 15

25.646.4553.0



25.647.4553J)


  50 66.40 57.40 52.50 16

25.646.4653.0



25.647.4653.0


Raster 3.81 mm   Bez opisu   Bez opisu
  100 18.01 9.01 3.81 2

25.626.3253.0



25.627.3253.0


  100 21.82 12.82 7.62 3

25.626.3353.0



25.627.3353.0


  50 25.63 16.63 11.43 4

25.626.3453.0



25.627.3453.0


  50 29.44 20.44 15.24 5

25.626.3553.0



25.627.3553.0


  50 33.25 24.25 19.05 6

25.626.3653.0



25.627.3653.0


  50 37.06 28.06 22.86 7

25.626.3753.0



25.627.3753.0


  50 40.87 31.87 26.67 8

25.626.3853.0



25.627.3853.0


  50 44.68 35.68 30.48 9

25.626.3953.0



25.627.3953.0


  50 48.49 39.49 34.29 10

25.626.4053.0



25.627.4053.0


  50 52.30 43.30 38.10 11

25.626.4153.0



25.627.4153.0


  50 56.11 47.11 41.91 12

25.626.4253.0



25.627.4253.0


  50 59.92 50.92 45.72 13

25.626.4353.0



25.627.4353.0


  50 63.73 54.73 49.53 14

25.626.4453.0



25.627.4453.0


  50 67.54 58.54 53.34 15

25.626.4553.0



25.627.4553.0


  50 71.35 62.35 57.15 16

25.626.4653.0



25.627.4653.0


Akcesoria:








Piny kodowe 100

05.561.0053.0



05.561.0053.0


mažiau
Skaityk daugiau

Atsiųskite užklausą

Ar Jūs domina šis produktas? Ar Jums reikia papildomos informacijos ar individualaus pasiūlymo?

Susisiekite su mumis
KLAUSKITE PRODUKTO close
Dėkojame, kad atsiuntėte žinutę. Atsakysime kuo greičiau.
KLAUSKITE PRODUKTO close
Naršyti
atsiųsti paklausimą

Pridėti į norų sąrašą

tu turi būti prisijungęs

WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM



Dane techniczne
Nominalny przekrój przewodu:
1,5 mm2

Znamionowy prąd: 8A

Zakres przekrojów:
0,14 1,5 mm2 pojedyncza żyła
125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm
 WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM Typ 8513 B/..., 8813 BI... WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM Typ 8513 B/...F, 8813 B/...F


Typ 8513 B/..., 8813 BI...

Typ 8513 B/...F, 8813 B/...F
  Kierunek wtykania w linii z przewodem   Kierunek wtykania w linni z przewodem
Napięcie znamionowe VDE 0110
Dane UL
 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Dane CSA
 Nr. 22-14 AWG      300 V      5A Nr. 22-14 AWG   300 V    5A
Certyfikaty


  Opak. szt. GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm
 Bez opisu Z opisem Bez opisu Z opisem
  100 17.40 7.00 3.50 2

25.640.3253.0

25.640.0253.0

25.641.3253.0

25.641.0253.0
  100 20.90 10.50 7.00 3

25.640.3353.0

25.640.0353.0

25.641.3353.0

25.641.0353.0
  50 24.40 14.00 10.50 4

25.640.3453.0

25.640.0453.0

25.641.3453.0

25.641.0453.0
  50 27.90 17.50 14.00 5

25.640.3553.0

25.640.0553.0

25.641.3553.0

25.641.0553.0
  50 31.40 21.00 17.50 6

25.640.3653.0

25.640.0653.0

25.641.3653.0

25.641.0653.0
  50 34.90 24.50 21.00 7

25.640.3753.0

25.640.0753.0

25.641.3753.0

25.641.0753.0
  50 38.40 28.00 24.50 8

25.640.3853.0

25.640.0853.0

25.641.3853.0

25.641.0853.0
  50 41.90 31.50 28.00 9

25.640.3953.0

25.640.0953.0

25.641.3953.0

25.641.0953.0
  50 45.40 35.00 31.50 10

25.640.4053.0

25.640.1053.0

25.641.4053.0

25.641.1053.0
  50 48.90 38.50 35.00 11

25.640.4153.0

25.640.1153.0

25.641.4153.0

25.641.1153.0
  50 52.40 42.00 38.50 12

25.640.4253.0

25.640.1253.0

25.641.4253.0

25.641.1253.0
  50 55.90 45.50 42.00 13

25.640.4353.0

25.640.1353.0

25.641.4353.0

25.641.1353.0
  50 59.40 49.00 45.50 14

25.640.4453.0

25.640.1453.0

25.641.4453.0

25.641.1453.0
  50 62.90 52.50 49.00 15

25.640.4553.0

25.640.1553.0

25.641.4553.0

25.641.1553.0
  50 66.40 56.00 52.50 16

25.640.4653.0

25.640.1653.0

25.641.4653.0

25.641.1653.0
Raster 3.81 mm
 Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2

25.620.3253.0

25.620.0253.0

25.621.3253.0

25.621.0253.0
  100 21.82 12.22 7.62 3

25.620.3353.0

25.620.0353.0

25.621.3353.0

25.621.0353.0
  50 25.63 16.03 11.43 4

25.620.3453.0

25.620.0453.0

25.621.3453.0

25.621.0453.0
  50 29.44 19.84 15.24 5

25.620.3553.0

25.620.0553.0

25.621.3553.0

25.621.0553.0
  50 33.25 23.65 19.05 6

25.620.3653.0

25.620.0653.0

25.621.3653.0

25.621.0653.0
  50 37.06 27.46 22.86 7

25.620.3753.0

25.620.0753.0

25.621.3753.0

25.621.0753.0
  50 40.87 31.27 26.67 8

25.620.3853.0

25.620.0853.0

25.621.3853.0

25.621.0853.0
  50 44.68 35.08 30.48 9

25.620.3953.0

25.620.0953.0

25.621.3953.0

25.621.0953.0
  50 48.49 38.89 34.29 10

25.620.4053.0

25.620.1053.0

25.621.4053.0

25.621.1053.0
  50 52.30 42.70 38.10 11

25.620.4153.0

25.620.1153.0

25.621.4153.0

25.621.1153.0
  50 56.11 46.51 41.91 12

25.620.4253.0

25.620.1253.0

25.621.4253.0

25.621.1253.0
  50 59.92 50.32 45.72 13

25.620.4353.0

25.620.1353.0

25.621.4353.0

25.621.1353.0
  50 63.73 54.13 49.53 14

25.620.4453.0

25.620.1453.0

25.621.4453.0

25.621.1453.0
  50 67.54 57.94 53.34 15

25.620.4553.0

25.620.1553.0

25.621.4553.0

25.621.1553.0
  50 71.35 61.75 57.15 16

25.620.4653.0

25.620.1653.0

25.621.4653.0

25.621.1653.0


WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM



Dane techniczne
Nominalny przekrój przewodu:
1,5 mm2

Znamionowy prąd: 8A


Zakres przekrojów:
0.14 1.5 mm2 pojedyncza żyła

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max.600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm

 WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM Typ 8513 BFK WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM Typ 8513 SUFK
VDE0110 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Dane UL Nr. 22 -14 AWG     300 V      5A Nr. 22-14 AWG   300 V    5A
Dane CSA
Certyfikaty




Opak.
sz.

 G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm Typ 8513 BFK Bez opisu Z opisem Bez opisu Z opisem
  100 6.90 3.50 2

25.630.3253.0

25.630.0253.0


  100 10.40 7.00 3

25.630.3353.0

25.630.0353.0


  50 13.90 10.50 4

25.630.3453.0

25.630.0453.0


  50 17.40 14.00 5

25.630.3553.0

25.630.0553.0


  50 20.90 17.50 6

25.630.3653.0

25.630.0653.0


  50 24.40 21.00 7

25.630.3753.0

25.630.0753.0


  50 27.90 24.50 8

25.630.3853.0

25.630.0853.0


  50 31.40 28.00 9

25.630.3953.0

25.630.0953.0


  50 34.90 31.50 10

25.630.4053.0

25.630.1053.0


  50 38.40 35.00 11

25.630.4153.0

25.630.1153.0


  50 41.90 38.50 12

25.630.4253.0

25.630.1253.0


  50 45.40 42.00 13

25.630.4353.0

25.630.1353.0


  50 48.90 45.50 14

25.630.4453.0

25.630.1453.0


  50 52.40 49.00 15

25.630.4553.0

25.630.1553.0


  50 55.90 52.50 16

25.630.4653.0

25.630.1653.0


Raster 3.50 mm Typ 8513 SUFK     Bez opisu Z opisem
  100 8.40 3.50 2

25.642.3253.0

25.642.0253.0
  100 11.90 7.00 3

25.642.3353.0

25.642.0353.0
  50 15.40 10.50 4

25.642.3453.0

25.642.0453.0
  50 18.90 14.00 5

25.642.3553.0

25.642.0553.0
  50 22.40 17.50 6

25.642.3653.0

25.642.0653.0
  50 25.90 21.00 7

25.642.3753.0

25.642.0753.0
  50 29.40 24.50 8

25.642.3853.0

25.642.0853.0
  50 32.90 28.00 9

25.642.3953.0

25.642.0953.0
  50 36.40 31.50 10

25.642.4053.0

25.642.1053.0
  50 39.90 35.00 11

25.642.4153.0

25.642.1153.0
  50 43.40 38.50 12

25.642.4253.0

25.642.1253.0
    46.90 42.00 13

25.642.4353.0

25.642.1353.0
    50.40 45.50 14

25.642.4453.0

25.642.1453.0
    53.90 49.00 15

25.642.4553.0

25.642.1553.0
    57.40 52.50 16

25.642.4653.0

25.642.1653.0
Akcesoria:
DIN 5264 A 0.4 X 2.5 5

06.502.4300.0




WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM


Dane techniczne
Nominalny przekrój przewodu
1,5 mm2

Znamionowy prąd: 8A
Zakres przekrojów:
0.14 1.5 mm2
pojedyncza żyła

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm		 WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Typ 8813 BI... VR WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Typ 8813 BI... VL

Napięcie znamionowe VDE 0110
Dane UL
Dane CSA
Certyfikaty



Typ 8813 BI... VR

Typ 8813 BI... VL
Kierunek wtykania 90° do osi przewodu Kierunek wtykania 90° do osi przewodu
Nr. 30-16 AWG    300 V    8A Nr. 30-16 AWG   300 V    8A
Nr. 22-14 AWG    300 V    5A Nr. 22-14 AWG   300 V    5A


  Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.81 mm   Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2

25.622.3253.0

25.622.0253.0

25.624.3253.0

25.624.0253.0
  100 21.82 12.22 7.62 3

25.622.3353.0

25.622.0353.0

25.624.3353.0

25.624.0353.0
  50 25.63 16.03 11.43 4

25.622.3453.0

25.622.0453.0

25.624.3453.0

25.624.0453.0
  50 29.44 19.84 15.24 5

25.622.3553.0

25.622.0553.0

25.624.3553.0

25.624.0553.0
  50 33.25 23.65 19.05 6

25.622.3653.0

25.622.0653.0

25.624.3653.0

25.624.0653.0
  50 37.06 27.46 22.86 7

25.622.3753.0

25.622.0753.0

25.624.3753.0

25.624.0753.0
  50 40.87 31.27 26.67 8

25.622.3853.0

25.622.0853.0

25.624.3853.0

25.624.0853.0
  50 44.68 35.08 30.48 9

25.622.3953.0

25.622.0953.0

25.624.3953.0

25.624.0953.0
  50 48.49 38.89 34.29 10

25.622.4053.0

25.622.1053.0

25.624.4053.0

25.624.1053.0
  50 52.30 42.70 38.10 11

25.622.4153.0

25.622.1153.0

25.624.4153.0

25.624.1153.0
  50 56.11 46.51 41.91 12

25.622.4253.0

25.622.1253.0

25.624.4253.0

25.624.1253.0
  50 59.92 50.32 45.72 13

25.622.4353.0

25.622.1353.0

25.624.4353.0

25.624.1353.0
  50 63.73 54.13 49.53 14

25.622.4453.0

25.622.1453.0

25.624.4453.0

25.624.1453.0
  50 67.54 57.94 53.34 15

25.622.4553.0

25.622.1553.0

25.624.4553.0

25.624.1553.0
  50 71.35 61.75 57.15 16

25.622.4653.0

25.622.1653.0

25.624.4653.0

25.624.1653.0

WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM z kołnierzem śrubowym Typ 8813 B/...VRF WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Z kołnierzem śrubowym Typ 8813B/ VLF
z kołnierzem śrubowym     z kołnierzem śrubowym
Typ 8813 B/...VRF

Typ 8813 B/...VLF


Kierunek wtykania 90° do osi przewodu   Kierunek wtykania 90° do osi przewodu

Nr. 30-16 AWG 300 V 8A Nr. 30-16 AWG 300 V 8A
Nr. 22-14 AWG 300 V 5A Nr. 22-14 AWG 300 V 5A


  Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.81 mm   Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2

25.623.3253.0

25.623.0253.0

25.625.3253.0

25.625.0253.0
  100 21.82 12.22 7.62 3

25.623.3353.0

25.623.0353.0

25.625.3353.0

25.625.0353.0
  50 25.63 16.03 11.43 4

25.623.3453.0

25.623.0453.0

25.625.3453.0

25.625.0453.0
  50 29.44 19.84 15.24 5

25.623.3553.0

25.623.0553.0

25.625.3553.0

25.625.0553.0
  50 33.25 23.65 19.05 6

25.623.3653.0

25.623.0653.0

25.625.3653.0

25.625.0653.0
  50 37.06 27.46 22.86 7

25.623.3753.0

25.623.0753.0

25.625.3753.0

25.625.0753.0
  50 40.87 31.27 26.67 8

25.623.3853.0

25.623.0853.0

25.625.3853.0

25.625.0853.0
  50 44.68 35.08 30.48 9

25.623.3953.0

25.623.0953.0

25.625.3953.0

25.625.0953.0
  50 48.49 38.89 34.29 10

25.623.4053.0

25.623.1053.0

25.625.4053.0

25.625.1053.0
  50 52.30 42.70 38.10 11

25.623.4153.0

25.623.1153.0

25.625.4153.0

25.625.1153.0
  50 56.11 46.51 41.91 12

25.623.4253.0

25.623.1253.0

25.625.4253.0

25.625.1253.0
  50 59.92 50.32 45.72 13

25.623.4353.0

25.623.1353.0

25.625.4353.0

25.625.1353.0
  50 63.73 54.13 49.53 14

25.623.4453.0

25.623.1453.0

25.625.4453.0

25.625.1453.0
  50 67.54 57.94 53.34 15

25.623.4553.0

25.623.1553.0

25.625.4553.0

25.625.1553.0
  50 71.35 61.75 57.15 16

25.623.4653.0

25.640.1653.0

25.625.4653.0

25.625.1653.0


GNIAZDA, RASTER 3.50/3.81 MM



Dane techniczne
Znamionowy prąd: 8A

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm

Napięcie znamionowe VDE0110
Dane UL
Dane CSA
 GNIAZDA, RASTER 3.50/3.81 MM Type 8513 SI... G, 8813 SI... G GNIAZDA, RASTER 3.50/3.81 MM Type 8513 SI... W, 8813 SI... W
Piny lutownicze 0.8 x 0.8 mm Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm Średnica otworu Ø 1.2 mm

Type 8513 SI... G, 8813 SI... G

Type 8513 SI... W, 8813 SI... W
Połączenie pionowe do płytki PCB Połączenie poziome do płytki PCB
           300 V     8A           300 V         8A
           300 V     5A           300 V         5A


   Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm   Bez opisu   Bez opisu
  100 17.40 8.40 3.50 2

25.646.0253.0



25.647.0253.0
  100 20.90 11.90 7.00 3

25.646.0353.0



25.647.0353.0
  50 24.40 15.40 10.50 4

25.646.0453.0



25.647.0453.0
  50 27.90 18.90 14.00 5

25.646.0553.0



25.647.0553.0
  50 31.40 22.40 17.50 6

25.646.0653.0



25.647.0653.0
  50 34.90 25.90 21.00 7

25.646.0753.0



25.647.0753.0
  50 38.40 29.40 24.50 8

25.646.0853.0



25.647.0853.0
  50 41.90 32.90 28.00 9

25.646.0953.0



25.647.0953.0
  50 45.40 36.40 31.50 10

25.646.1053.0



25.647.1053.0
  50 48.90 39.90 35.00 11

25.646.1153.0



25.647.1153.0
  50 52.40 43.40 38.50 12

25.646.1253.0



25.647.1253.0
  50 55.90 46.90 42.00 13

25.646.1353.0



25.647.1353.0
  50 59.40 50.40 45.50 14

25.646.1453.0



25.647.1453.0
  50 62.90 53.90 49.00 15

25.646.1553.0



25.647.1553.0
  50 66.40 57.40 52.50 16

25.646.1653.0



25.647.1653.0
Raster 3.81 mm   Bez opisu   Bez opisu
  100 18.01 9.01 3.81 2

25.626.0253.0



25.627.0253.0
  100 21.82 12.82 7.62 3

25.626.0353.0



25.627.0353.0
  50 25.63 16.63 11.43 4

25.626.0453.0



25.627.0453.0
  50 29.44 20.44 15.24 5

25.626.0553.0



25.627.0553.0
  50 33.25 24.25 19.05 6

25.626.0653.0



25.627.0653.0
  50 37.06 28.06 22.86 7

25.626.0753.0



25.627.0753.0
  50 40.87 31.87 26.67 8

25.626.0853.0



25.627.0853.0
  50 44.68 35.68 30.48 9

25.626.0953.0



25.627.0953.0
  50 48.49 39.49 34.29 10

25.626.1053.0



25.627.1053.0
  50 52.30 43.30 38.10 11

25.626.1153.0



25.627.1153.0
  50 56.11 47.11 41.91 12

25.626.1253.0



25.627.1253.0
  50 59.92 50.92 45.72 13

25.626.1353.0



25.627.1353.0
  50 63.73 54.73 49.53 14

25.626.1453.0



25.627.1453.0
  50 67.54 58.54 53.34 15

25.626.1553.0



25.627.1553.0
  50 71.35 62.35 57.15 16

25.626.1653.0



25.627.1653.0
Akcesoria:






Piny kodowe 100

05.561.0053.0



05.561.0053.0


GNIAZDA, RASTER 3.50/3.81 MM z kołnierzem śrubowym Type 8513 SI... GF, 8813 SI... GF GNIAZDA, RASTER 3.50/3.81 MM z kołnierzem śrubowym Type 8513 SI... WF, 8813 SI... WF
z kołnierzem śrubowym
z kołnierzem śrubowym
Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm
Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm

Type 8513 SI... GF, 8813 SI... GF

Type 8513 SI... WF, 8813 SI... WF
Połączenie pionowe do płytki PCB
Połączenie poziome do płytki PCB
Dane UL
300 V
BA
      300 V         8A
Dane CSA
300 V
5A
      300 V         5A

   Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm   Bez opisu   Bez opisu
  100 17.40 8.40 3.50 2

25.646.3253.0



25.647.3253.0


  100 20.90 11.90 7.00 3

25.646.3353.0



25.647.3353.0


  50 24.40 15.40 10.50 4

25.646.3453.0



25.647.3453.0


  50 27.90 18.90 14.00 5

25.646.3553.0



25.647.3553.0


  50 31.40 22.40 17.50 6

25.646.3653.0



25.647.3653.0


  50 34.90 25.90 21.00 7

25.646.3753.0



25.647.3753.0


  50 38.40 29.40 24.50 8

25.646.3853.0



25.647.3853.0


  50 41.90 32.90 28.00 9

25.646.3953.0



25.647.3953.0


  50 45.40 36.40 31.50 10

25.646.4053.0



25.647.4053.0


  50 48.90 39.90 35.00 11

25.646.4153.0



25.647.4153.0


  50 52.40 43.40 38.50 12

25.646.4253.0



25.647.4253.0


  50 55.90 46.90 42.00 13

25.646.4353.0



25.647.4353.0


  50 59.40 50.40 45.50 14

25.646.4453.0



25.647.4453.0


  50 62.90 53.90 49.00 15

25.646.4553.0



25.647.4553J)


  50 66.40 57.40 52.50 16

25.646.4653.0



25.647.4653.0


Raster 3.81 mm   Bez opisu   Bez opisu
  100 18.01 9.01 3.81 2

25.626.3253.0



25.627.3253.0


  100 21.82 12.82 7.62 3

25.626.3353.0



25.627.3353.0


  50 25.63 16.63 11.43 4

25.626.3453.0



25.627.3453.0


  50 29.44 20.44 15.24 5

25.626.3553.0



25.627.3553.0


  50 33.25 24.25 19.05 6

25.626.3653.0



25.627.3653.0


  50 37.06 28.06 22.86 7

25.626.3753.0



25.627.3753.0


  50 40.87 31.87 26.67 8

25.626.3853.0



25.627.3853.0


  50 44.68 35.68 30.48 9

25.626.3953.0



25.627.3953.0


  50 48.49 39.49 34.29 10

25.626.4053.0



25.627.4053.0


  50 52.30 43.30 38.10 11

25.626.4153.0



25.627.4153.0


  50 56.11 47.11 41.91 12

25.626.4253.0



25.627.4253.0


  50 59.92 50.92 45.72 13

25.626.4353.0



25.627.4353.0


  50 63.73 54.73 49.53 14

25.626.4453.0



25.627.4453.0


  50 67.54 58.54 53.34 15

25.626.4553.0



25.627.4553.0


  50 71.35 62.35 57.15 16

25.626.4653.0



25.627.4653.0


Akcesoria:








Piny kodowe 100

05.561.0053.0



05.561.0053.0


mažiau
Skaityk daugiau
Komentarai (0)
