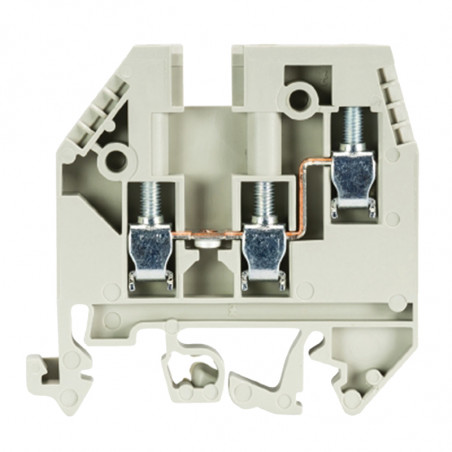

Daugiakanalinės jungtys

Multipath joints

 wk4/d...

  WK 4/D 1/2 /U
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 500V/6kV/3 32
Data UL
No. 22-10 AWG
   600 V 30
Data CSA
No. 20-10 AWG
   600 V 30
Construction width. insulation length
6 mm
     9 mm

Certificates
  Type Catalogue number Package
Throughout connector Duo 1/2
 colour: grey
WK4/D1/2/U
 57.504.5055.0 100
  colour: blue
WK4/D1/2/Ublueiesk
 57.504.5055.6 100
Throughout connectorDuo 2/2
 colour: grey
colour: blue

Connector Duo
 colour: grey
PE wire connector. Duo 2/2
 colour: żółto/green

Equipment

1. Assembly bus 35, bus  7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, bus  15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
9005 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Closing slat 1,5 mm
 colour: grey
AP4/D1/2
 07.311.6455.0 10
  colour: blue.
AP4/D1/2 blue
 07.311.6455.6
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu

insulated
 2-pole.
IVBWK4D...-2
 Z7.281.7227.0 10
  3-pole.
IVBWK4D...-3
 Z7.281.7327.0 10
  do 12-pole
IVBWK4D...-12
 Z7.281.8227.0 10
6. Bridge

insulated
 2-pole.
IVKWK4/D...-2
 Z7.256.2227.0 10
  do 6-pole.
IVKWK4/D...-6
 Z7.256.2627.0 10
Bridge. 1 mm
 2-pole.
  do 6-pole.
7. Single cover
AD VB 4 yellow
 04.326.2153.8 10
8. Separate plate

TS4/15 yellow
 07.311.2953.8 10
9. Taśma osłonowa dla zwieracza łączącego
 dla 10 złączy
AD VB 6/10 yellow
 04.342.0656.8 10
Taśma osłonowa ze znakiem ostrzegawczym

10. Osłona złączy ze znakiem ostrzegawczym





WK 4/D 2/2 /U
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 500V/6kV/3 32
Data UL
No. 22-10 AWG
   600 V 30
Data CSA
No. 20-10 AWG
   600 V 30
Construction width. insulation length
6 mm
     9 mm

Certificates
  Type Catalogue number Package
Throughout connector Duo 1/2
 colour: grey
  colour: blue
Throughout connectorDuo 2/2
 colour: grey
WK4/D2/2/U
 57.504.5155.0 100
  colour: blue
WK4/D2/2/Ublueiesk
 57.504.5155.6 100
Connector Duo
 colour: grey
PE wire connector. Duo 2/2
 colour:żółto/green

Equipment

1. Assembly bus 35, bus okryw. wys. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, bus okryw. wys. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0
Assembly bus 32, bus G
 L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Closing slat 1,5 mm
 colour: grey
AP4/D..
 07.311.6355.0 10
  colour: blue.
AP4/D..blue
 07.311.6355.6 10
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu

insulated
 2-pole.
IVBWK4D...-2
 Z7.281.7227.0 10
  3-pole.
IVBWK4D...-3
 Z7.281.7327.0 10
  do 12-pole
IVBWK4D...-12
 Z7.281.8227.0 10
6. Bridge

insulated
 2-pole.
WKWK4/D...-2
 Z7.256.2227.0 10
  do 6-pole.
IVKWK4/D...-6
 Z7.256.2627.0 10
Bridge. 1 mm
 2-pole.
  do 6-pole.
7. Single cover
AD VB 4 yellow
 04.326.2153.8 10
8. Separate plate z możliwością opisu

TS 4/15 yellow
 07.311.2953.8 10
9. Taśma osłonowa dla zwieracza łączącego
 dla 10 złączy
AD VB 6/10 yellow
 04.342.0656.8 10
Taśma osłonowa ze znakiem ostrzegawczym

10. Osłona złączy ze znakiem ostrzegawczym




*) 500 V/ 6 kV/3 z płytką rozdzielającą 07.311.2965.8
pomiędzy dwoma sąsiednimi złączami
**) z płytką rozdzielającą 07.311 2953.8 pomiędzy dwoma sąsiednimi złączami
  WK 4/D EU
EN 60 947-7-1/DIN VDE 0611 T1 cord wire V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 320 V/4 kV/3*) 26
Data UL
No. 22-10 AWG
   300 V**)1 30
Data CSA
No. 20-12AWG
   600 V**) 30
Construction width. insulation length
6 mm
     9 mm

Certificates
  Type Catalogue number Package
Throughout connector Duo 1/2
 colour: grey
  colour: blue
Throughout connectorDuo 2/2
 colour: grey
  colour: blue
Connector Duo
 colour: grey
WK4/DEU
 57.504.5255.0 100
PE wire connector. Duo 2/2
 colour: żółto/green

Equipment

1. Assembly bus 35, bus okryw. wys. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, bus okryw. wys. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Closing slat 1,5 mm
 colour: grey
AP4/D...
 07.311.6355.0 10
  colour: blue.
AP4/D... blue
 07.311.6355.6 10
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu

insulated
 2-pole.
IVBWK4/DEU-2
 Z7.271.0227.0 10
  3-pole.
IVBWK4/DEU-3
 Z7.271.0327.0 10
  do 12-pole
IVBWK4/DEU-12
 Z7.271.1227.0 10
6. Bridge

insulated
 2-pole.
IVKWK4/D...-2
 Z7.256.2227.0 10
  do 6-pole.
IVKWK4/D...-6
 Z7.256.2627.0 10
Bridge. 1 mm
 2-pole.
  do 6-pole.
7. Single cover
AD VB 4 yellow
 04.326.2153.8 10
8. Separate plate z możliwością opisu

TS 4/15 yellow
 07.311.2953.8 10
9. Taśma osłonowa dla zwieracza łączącego
 dla 10 złączy
AD VB 6/10 yellow
 04.342.0656.8 10
Taśma osłonowa ze znakiem ostrzegawczym

10. Osłona złączy ze znakiem ostrzegawczym




Wykonanie zamknięte
*) Nominalne wartości do sąsiednich widthegowych
złączy przelotowych tego samego Typeowidthegu i
wielkości. Obciążalność prądowa szyny montażowej
patrz katalog główny.
  WK 4/D 2/2 SL U
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 320 V/4 kV/3*)
Data UL
No. 22-10 AWG

Data CSA
No. 20-12AWG

Construction width. insulation length
6 mm
     9 mm

Certificates
  Type Catalogue number Package
Throughout connector Duo 1/2
 colour: grey
  colour: blue
Throughout connector Duo 2/2
 colour: grey
  colour: blue
Connector Duo
 colour: grey
PE wire connector. Duo 2/2
 colour: żółto/green
WK4/D2/2SLU
 57.504.9155.0 100

Equipment

1. Assembly bus 35, bus okryw. wys. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, bus okryw. wys. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
Closing slat TS35 with screw
 width. 8 mm
Closing slat TS32 with screw
 width. 7,5 mm
3. Closing slat 1,5 mm
 colour: grey
  colour: blue.
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu

insulated
 2-pole.
  3-pole.
  do 12-pole
6. Bridge

insulated
 2-pole.
  do 6-pole.
Bridge. 1 mm
 2-pole.
  do 6-pole.
7. Single cover

8. Separate plate z

9. Taśma osłonowa dla zwieracza łączącego
 dla 10 złączy
Taśma osłonowa ze znakiem ostrzegawczym

10. Osłona złączy ze znakiem ostrzegawczym


Złącza przelotowe duo Type WK4 E ...



EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U
EN 60 947-7-2/DIN VDE 0611 T3
 cord wire V A
Data UL
0,5-4 mm2
 0,5-4 mm2 400V/6kV/31) 32
Data CSA
No. 22-10 AWG
   300 V 20
Construction width. insulation length
No. 20-12 AWG
   300 V 10

6 mm
     9 mm
Certificates
  Type Catalogue number Package
Złącze piętrowe
 colour: grey
WK4E/U
 57.404.7055.0 100
Złącze piętrowe
 colour: black
Złącze piętrowe z wkręcaną diodą
 colour: pomarańcz.
Złącze piętrowe
 colour: czerwona
Złącze przewodu ochronnego
 colour: żółto/green


Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 6-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3.Closing slat 1,5 mm
 colour: grey
AP4E
 07.311.4055.0 10
4. Separate plate. 1,5 mm
 colour: grey
TW4E
 07.311.5055.0 10
5. short circuit switch, E-Cu

dla złącza leżącego wyżej nieizolow.
 2-pole.
9215-2
 Z7.210.3227.0 50
  3-pole.
9215-3
 Z7.210.3327.0 50
  do 6-pole.
9215-6
 Z7.210.3627.0 50
6. Mostek grzebieniowy dla złącza leżącego

niżej odgięty, gr. 1,5 mm insulated
 2-pole.
IVBSWK4E-2
 Z7.256.4227.0 10
  do 6-pole.
IVBSWK4E-6
 Z7.256.4627.0 10
Mostek grzebieniowy dla złącza leżącego

niżej prosty, gr. 1 mm insulated
 2-pole.
IVBWK4E-2
 Z7.255.2227.0 10
  do 6-pole.
IVBWK4E-6
 Z7.255.2627.0 10
7.Single short circuit switch cover
AD VB 4/15 yellow
 04.326.2953.8 10
8.Separate plate z możliwością opisu

9.Protection tape for10 złączy
AD VB 6/10 E yellow
 04.342.2656.8 10
Protection tape with emergency sign dla 4 złączy



EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U/VB
EN 60 947-7-2/DIN VDE 0611 T3
 cord wire V A
Data UL
0,5-4 mm2
 0,5-4 mm2 400V/6kV/3 32
Data CSA
No. 22-10 AWG
   300 V 20
Construction width. insulation length
No. 20-12 AWG
   300 V 10

6 mm
     9 mm
Certificates
  Type Catalogue number Package
Złącze piętrowe
 colour: grey
Złącze piętrowe
 colour: black
WK4E/U/VBSCHWABZ
 57.404.6955.1 100
Złącze piętrowe z wkręcaną diodą
 colour: pomarańcz.
Złącze piętrowe
 colour: czerwona
Złącze przewodu ochronnego
 colour: żółto/green


Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 6-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3.Closing slat 1,5 mm
 colour: grey
AP 4E
 07.311.4055.0 10
4. Separate plate. 1,5 mm
 colour: grey
TW4E
 07.311.5055.0 10
5. short circuit switch, E-Cu

dla złącza leżącego wyżej nieizolow.
 2-pole.   Z7.210.3227.0 50
  3-pole.   Z7.210.3327.0 50
  do 6-pole.   Z7.210.3627.0 50
6. Mostek grzebieniowy dla złącza leżącego

niżej odgięty, gr. 1,5 mm insulated
 2-pole.
WBSWK4E-2
 Z7.256.4227.0 10
  do 6-pole.
WBSWK4E-6
 Z7.256.4627.0 10
Mostek grzebieniowy dla złącza leżącego

niżej prosty, gr. 1 mm insulated
 2-pole.
IVBWK4E-2
 Z7.255.2227.0 10
  do 6-pole.
WBWK4E-6
 Z7.255.2627.0 10
7.Single short circuit switch cover

8.Separate plate z możliwością opisu

9.Protection tape for10 złączy
ADVB6/10E yellow
 04.342.2656.8 10
Protection tape with emergency sign dla 4 złączy


Uwaga:
Przy zastosowaniu płytek dystansowych 500 V/6 kV/3

Złącze przewodu ochronnego Type WK4E SL/U...


EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U...
EN 60 947-7-2/DIN VDE 0611 T3
 cord wire V A
Data UL
0,5-4 mm2
 0,5-4 mm2
Data CSA
No. 22-10 AWG

Construction width. insulation length
No. 20-12 AWG


6 mm
     9 mm
Certificates

  Type Catalogue number Package
Złącze piętrowe
 colour: grey
Złącze piętrowe
 colour: black
Złącze piętrowe z wkręcaną diodą
 colour: pomarańcz.
WK 4 E/U...
 57.404.XX55.9
Złącze piętrowe
 colour: czerwona
WK 4 E/U...
 57.404.XX55.9
Złącze przewodu ochronnego
 colour: żółto/green


Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 6-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3.Closing slat 1,5 mm
 colour: grey
AP4E
 07.311.4055.0 10
4. Separate plate. 1,5 mm
 colour: grey
TW4E
 07.311.5055.0 10
5. short circuit switch, E-Cu

dla złącza leżącego wyżej nieizolow.
 2-pole.
  3-pole.
  do 6-pole.
6. Mostek grzebieniowy dla złącza leżącego

niżej odgięty, gr. 1,5 mm insulated
 2-pole.
IVBS WK 4 E-2
 Z7.256.4227.0 10
  do 6-pole.
IVBS WK 4 E-6
 Z7.256.4627.0 10
Mostek grzebieniowy dla złącza leżącego

niżej prosty, gr. 1 mm insulated
 2-pole.
IVB WK 4 E-2
 Z7.255.2227.0 10
  do 6-pole.
IVB WK 4 E-6
 Z7.255.2627.0 10
7.Single short circuit switch cover

8.Separate plate z możliwością opisu

9.Protection tape for10 złączy

Protection tape with emergency sign dla 4 złączy



EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U...
EN 60 947-7-2/DIN VDE 0611 T3
 cord wire V A
Data UL
0,5-4 mm2
 0,5-4 mm2
Data CSA
No. 22-10 AWG

Construction width. insulation length
No. 20-12 AWG


6 mm
     9 mm
Certificates

  Type
Złącze piętrowe
 colour: grey
57.404.8355.5
57.404.8055.9
z wkręcaną diodą
 1 A/1000 V
Złącze piętrowe
 colour: black
Złącze piętrowe z wkręcaną diodą
 colour: pomarańcz.
Złącze piętrowe
 colour: czerwona
Złącze przewodu ochronnego
 colour: żółto/green

57.404.8255.5
57.404.8155.9
z wkręcaną diodą

 1 A/1000 V


Equipment
1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2m
57.404.7255.5 LED czer.
57.404.8755.5 LED ziel.
 R = 2,2K 0,35 W
Assembly bus 35, Assembly bus. 15 mm
 L = 2m
Assembly bus 32, bus G
 L = 2m
2. Closing slat
 width. 10 mm
Closing slat TS 35 with screw
 width. 8 mm
57.404.7455.9 LED czer.
 R = 2,2K 0,35 W
Closing slat TS 32 with screw
 width. 7,5 mm
3.Closing slat 1,5 mm
 colour: grey
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu
57.404.7955.5
57.404.8855.9
z wkręcaną diodą
 1 A/1000 V
dla złącza leżącego wyżej nieizolow.
 2-pole.
  3-pole.
  do 6-pole.
6. Mostek grzebieniowy dla złącza leżącego
57.404.8455.5
 1 A/1000 V R = 6,8K 0,6 W
niżej odgięty, gr. 1,5 mm insulated
 2-pole.
  do 6-pole.
Mostek grzebieniowy dla złącza leżącego
niżej prosty, gr. 1 mm insulated
 2-pole.
57.404.6255.9
 1 A/1000 V R = 2,2K 0,35 W
  do 6-pole.
7.Single short circuit switch cover
8.Separate plate z możliwością opisu
9.Protection tape for10 złączy
Protection tape with emergency sign dla 4 złączy



Wykonanie zamknięte
*)Nominalna wartość do sąsiedniego złącza przelotowego
tego samego Typeowidthegu i wielkości.
Obciążalność prądowa szyny montażowej patrz zakres
facts [&] DATA - katalog główny
EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E SL/U
EN 60 947-7-2/DIN VDE 0611 T3
 cord wire V A
Data UL
0,5 - 4 mm2
 0,5 - 6 mm2 500 V/6 kV/3*)
Data CSA
No. 22-12 AWG

Construction width. insulation length
No. 22-10 AWG


6,2 mm
     9 mm
Certificates
  Type Catalogue number Package
Złącze piętrowe
 colour: grey
Złącze piętrowe
 colour: black
Złącze piętrowe z wkręcaną diodą
 colour: pomarańcz.
Złącze piętrowe
 colour: czerwona
Złącze przewodu ochronnego
 colour: żółto/green
WK4ESL/U
 57.504.9255.0 100


Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3.Closing slat 1,5 mm
 colour: grey
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu

dla złącza leżącego wyżej nieizolow.
 2-pole.
  3-pole.
  do 6-pole.
6. Mostek grzebieniowy dla złącza leżącego

niżej odgięty, gr. 1,5 mm insulated
 2-pole.
  do 6-pole.
Mostek grzebieniowy dla złącza leżącego

niżej prosty, gr. 1 mm insulated
 2-pole.
  do 6-pole.
7.Single short circuit switch cover

8.Separate plate z możliwością opisu

9.Protection tape for10 złączy

Protection tape with emergency sign dla 4 złączy


Joints for sensors with diode





 WK2,5-4KI/U-NGN
WK 2,5 - 4 KI/U-PGN
  WK 2,5-4 KI/U
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
Data UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/4kV/3*) 24
Data CSA
No. 22-12 AWG
   300 V*) 25
Construction width. insulation length
No. 22-12 AWG
   300 V*) 25

6 mm
     7mm
Certificates
  Type Catalogue number Package
Connector for sensors, base joint
 colour: grey
WK 2,5-4 KI/U
 57.503.7855.0 100
with green diode
 colour: grey
WK2.5-4KI/U-NGN
 57.503.7955.0 100
with green diode
 colour: grey
WK2.5-4KI/U-PGN
 57.503.8055.0 100
with red diode
 colour: grey
Three wire joint base joint
 colour: grey
with  diode
 colour: grey
with  diode
 colour: grey

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE2/U
 Z5.523.5653.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Separate plate. 2 mm
 colour: grey
TW 2,5-3 K/U
 07.312.0555.0 10
4. short circuit switch, E-Cu

insulated.
 2-pole. yellow
  3-pole. yellow
  do 12-pole. yellow
5. bridge

insulated
 2-pole. red
IVBWK2,5-K-2R0T
 Z7.267.0227.5 10
  do 12-pole. red
IVBWK2,5-K-12R0T
 Z7.267.1227.5 10
insulated
 2-pole. blue
IVBWK2,5-K-2BLAU
 Z7.267.0227.6 10
  do 12-pole. blue
IVBWK2,5-K-12BLAU
 Z7.267.1227.6 10


WK 2,5 - 3 D/U-NGN
WK2.5-3D/U-PGN
  WK 2,5-3 D/U
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
Data UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/6kV/3*) 24
Data CSA
No. 22-12 AWG
   300 V*) 25
Construction width. insulation length
No. 22-12 AWG
   300 V*) 25

6 mm
     7 mm
Certificates
  Type Catalogue number Package
Connector for sensors, base joint
 colour: grey
with green diode
 colour: grey
with green diode
 colour: grey
with red diode
 colour: grey
Three wire joint base joint
 colour: grey
WK 2,5 -3 D/U
 57.503.8855.0 50
with  diode
 colour: grey
WK2.5-3D/U-NGN
 57.503.8955.0 50
with  diode
 colour: grey
WK2.5-3D/U-PGN
 57.503.9055.0 50

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98 300 00000 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE2/U
 Z5.523.5653.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Separate plate. 2 mm
 colour: grey
TW 2,5-3 D/U
 07.312.1255.0 50
4. short circuit switch, E-Cu

insulated.
 2-pole. yellow
IVBWK/3D-02
 Z7.270.0227.0 10
  3-pole. yellow
IVBWK/3D-03
 Z7.270.0327.0 10
  do 12-pole. yellow
IVBWK/3D-12
 Z7.270.1227.0 10
5. bridge

insulated
 2-pole. red
lVBWK2,5-K-ZR0T
 Z7.267.0227.5 10
  do 12-pole. red
IVBWK2,5-K-12R0T
 Z7.267.1227.5 10
insulated
 2-pole. blue
IVBWK2,5-K-2BLAU
 Z7.267.0227.6 10
  do 12-pole. blue
IVBWK2,5-K-12BLAU
 Z7.267.1227.6 10

Złącze przewodu ochronnego Type WK4E SL/U...

•
WK 2,5 - 4 KI SL-NGN
WK 2,5 - 4 KI SL-PGN
WK 2,5 - 4 KI SL-PRT
  WK 2,5-4 KI/SL
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
Data UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/4 ky/3*) 24
Data CSA
No. 22-12 AWG
   300 V*) 25
Construction width. insulation length
No. 22-12 AWG
   300 V*) 25

6 mm
   7 mm
Certificates
  Type Catalogue number Package
Connector for sensors, base joint
 colour: grey
WK 2,5-4 KISŁ
 56.503.7355.0 100
z zieloną diodą świec. pom. sygnałem i plusem
 colour: grey
WK2.5-4KISL-NGN
 56.503.7455.0 100
z ziel. diodą świec. pom. sygnałem i minusem
 colour: grey
WK2,5-4KISL-PGN
 56.503.7555.0 100
z czerwoną diodą świec. pom. sygnałem i min.
 colour: grey
WK2.5-4KISL-PRT
 56.503.7655.0 100
Złącze trójprzewodowe złącze bazowe
 colour: grey
z diodą świec. pom. sygnałem i plusem
 colour: grey
z diodą świec. pom. sygnałem i minusem
 colour: grey

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
2. Closing slat
 width. 10 mm
WE2/U
 Z5.523.5653.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
3. Separate plate. 2 mm
 colour: grey
TW2.5-3K/U
 07.312.0555.0 10
4. short circuit switch, E-Cu

insulated.
 2-pole. yellow
  3-pole. yellow
  do 12-pole. yellow
5. bridge

insulated
 2-pole. red
IVBWK2,5-K-2 czer.
 Z7.267.0227.5 10
  do 12-pole. red
IVBWK2,5-K-12 czer.
 Z7.267.1227.5 10
insulated
 2-pole. blue
IVBWK2,5-K-2 blue.
 Z7.267.0227.6 10
  do 12-pole. blue
IVBWK2,5-K-12 blue.
 Z7.267.1227.6 10


  WK 2,5 - 3 D SL-NGN
WK 2,5 - 3 D SL-PGN
  WK 2,5-3 D/SL
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
Data UL
0,5 - 2,5 mm2
 0,5 - 4 mm2 400 V/6 kV/3*) 24
Data CSA
No. 22-12 AWG
   300 V*) 25
Construction width. insulation length
No. 22-12 AWG
   300 V*) 25

6 mm
     7 mm
Certificates
  Type Catalogue number Package
Connector for sensors, base joint
 colour: grey
with green diode
 colour: grey
with green diode
 colour: grey
with red diode
 colour: grey
Three wire joint base joint
 colour: grey
WK2.5-3DSL
 56.503.8355.0 50
with diode
 colour: grey
WK2.5-3DSL-NGN
 56.503.8455.0 50
with diode
 colour: grey
WK2.5-3DSL-PGN
 56.503.8555.0 50

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
2. Closing slat
 width. 10 mm
WE2/U
 Z5.523.5653.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
3. Separate plate. 2 mm
 colour: grey
TW2.5-3D/U
 07.312.1255.0 50
4. short circuit switch, E-Cu

insulated.
 2-pole. yellow
IVBWK/3D-02
 Z7.270.0227.0 10
  3-pole. yellow
IVBWK/3D-03
 Z7.270.0327.0 10
  do 12-pole. yellow
WBWK/3D-12
 Z7.270.1227.0 10
5. bridge

insulated
 2-pole. red
IVBWK2,5-K-2 czer.
 Z7.267.0227.5 10
  do 12-pole. red
IVBWK2,5-K-12 czer.
 Z7.267.1227.5 10
insulated
 2-pole. blue
IVBWK2,5-K-2 blue.
 Z7.267.0227.6 10
  do 12-pole. blue
IVBWK2,5-K-12 blue.
 Z7.267.1227.6 10

Throughout connector


  WKN 2,5 E/U
  cord wire V A
EN 60 947-7-1/DIN VDE 0611 T1
0,5-2,5 mm2
 0,5-4 mm2 500V/6kV/3 24
Data UL
No. 22-12 AWG
   600 V 20/25
Data CSA
No. 24-12 AWG
   600 V 25
Construction width. insulation length
5 mm
     8 mm
Certificates
  Type Catalogue number Package
Throughout connector
 colour: grey
WKN 2,5 E/U
 57.403.7055.0 100
Upper and bottom surface
 colour: black
connected

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
970B/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Closing plate
 gr. 1,5 mm

APN2.5E
 07.312.1755.0 10
4. Separate plate
 gr. 1,5 mm
TWN 2,5 E 07.312.1855.0
 10
TWN 2,5 E
 07.312.1855.0 10
5.short circuit switch

surfaces, insulated
 2-pole.
  3-pole.
IVBWK2,5-2
 Z7.280.2227.0 10
  do 12-pole.
IVBWK2,5-3
 Z7.280.2327.0 10

IVBWK2,5-12
 Z7.280.3227.0 10
6.Single short circuit switch cover

7.Protection tape for10 złączy
AD VB 2,5 yellow
 04.326.2053.8 10
8.Protection tape with emergency sign dla 4 złączy
AD VB 5/10 yellow
 04.342.0556.8 10
9. Separate plate
   04.343.4756.8 10

TS 2,5 yellow
 07.311.2053.8 10


  WKN 2,5 E/U/VB
  cord wire V A
EN 60 947-7-1/DIN VDE 0611 T1
 0,5-2,5 mm2 0,5-4 mm2 250 V/6kV/3*) 24
Data UL
No. 22-12 AWG
 300 V*) 25
Data CSA
No. 22-12 AWG
 300 V*) 25
Construction width. insulation length
6 mm
   7 mm
Certificates
  Type Catalogue number Package
Throughout connector
 colour: grey
Upper and bottom surface
 colour: black
connected

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Closing plate
 gr. 1,5 mm

APN2.5E
 07.312.1755.0 10
4. Separate plate
 gr. 1,5 mm
TWN 2,5 E 07.312.1855.0
 10
5.short circuit switch

surfaces, insulated
 2-pole.
  3-pole.
IVBWK2,5-2
 Z7.280.2227.0 10
  do 12-pole.
IVBWK2,5-3
 Z7.280.2327.0 10

IVBWK2.5-12
 Z7.280.3227.0 10
6.Single short circuit switch cover

7.Protection tape for 10 joints
AD VB 2,5 yellow
 04.326.2053.8 10
8.Protection tape with emergency sign for 4 joints
AD VB 5/10 yellow
 04.342.0556.8 10
9. Separate plate
   04.343.4756.8 10

TS 2,5 yellow
 07.311.2053.8 10
mažiau
Skaityk daugiau

Atsiųskite užklausą

Ar Jūs domina šis produktas? Ar Jums reikia papildomos informacijos ar individualaus pasiūlymo?

Susisiekite su mumis
KLAUSKITE PRODUKTO close
Dėkojame, kad atsiuntėte žinutę. Atsakysime kuo greičiau.
KLAUSKITE PRODUKTO close
Naršyti
atsiųsti paklausimą

Pridėti į norų sąrašą

tu turi būti prisijungęs

Multipath joints

 wk4/d...

  WK 4/D 1/2 /U
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 500V/6kV/3 32
Data UL
No. 22-10 AWG
   600 V 30
Data CSA
No. 20-10 AWG
   600 V 30
Construction width. insulation length
6 mm
     9 mm

Certificates
  Type Catalogue number Package
Throughout connector Duo 1/2
 colour: grey
WK4/D1/2/U
 57.504.5055.0 100
  colour: blue
WK4/D1/2/Ublueiesk
 57.504.5055.6 100
Throughout connectorDuo 2/2
 colour: grey
colour: blue

Connector Duo
 colour: grey
PE wire connector. Duo 2/2
 colour: żółto/green

Equipment

1. Assembly bus 35, bus  7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, bus  15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
9005 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Closing slat 1,5 mm
 colour: grey
AP4/D1/2
 07.311.6455.0 10
  colour: blue.
AP4/D1/2 blue
 07.311.6455.6
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu

insulated
 2-pole.
IVBWK4D...-2
 Z7.281.7227.0 10
  3-pole.
IVBWK4D...-3
 Z7.281.7327.0 10
  do 12-pole
IVBWK4D...-12
 Z7.281.8227.0 10
6. Bridge

insulated
 2-pole.
IVKWK4/D...-2
 Z7.256.2227.0 10
  do 6-pole.
IVKWK4/D...-6
 Z7.256.2627.0 10
Bridge. 1 mm
 2-pole.
  do 6-pole.
7. Single cover
AD VB 4 yellow
 04.326.2153.8 10
8. Separate plate

TS4/15 yellow
 07.311.2953.8 10
9. Taśma osłonowa dla zwieracza łączącego
 dla 10 złączy
AD VB 6/10 yellow
 04.342.0656.8 10
Taśma osłonowa ze znakiem ostrzegawczym

10. Osłona złączy ze znakiem ostrzegawczym





WK 4/D 2/2 /U
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 500V/6kV/3 32
Data UL
No. 22-10 AWG
   600 V 30
Data CSA
No. 20-10 AWG
   600 V 30
Construction width. insulation length
6 mm
     9 mm

Certificates
  Type Catalogue number Package
Throughout connector Duo 1/2
 colour: grey
  colour: blue
Throughout connectorDuo 2/2
 colour: grey
WK4/D2/2/U
 57.504.5155.0 100
  colour: blue
WK4/D2/2/Ublueiesk
 57.504.5155.6 100
Connector Duo
 colour: grey
PE wire connector. Duo 2/2
 colour:żółto/green

Equipment

1. Assembly bus 35, bus okryw. wys. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, bus okryw. wys. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0
Assembly bus 32, bus G
 L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Closing slat 1,5 mm
 colour: grey
AP4/D..
 07.311.6355.0 10
  colour: blue.
AP4/D..blue
 07.311.6355.6 10
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu

insulated
 2-pole.
IVBWK4D...-2
 Z7.281.7227.0 10
  3-pole.
IVBWK4D...-3
 Z7.281.7327.0 10
  do 12-pole
IVBWK4D...-12
 Z7.281.8227.0 10
6. Bridge

insulated
 2-pole.
WKWK4/D...-2
 Z7.256.2227.0 10
  do 6-pole.
IVKWK4/D...-6
 Z7.256.2627.0 10
Bridge. 1 mm
 2-pole.
  do 6-pole.
7. Single cover
AD VB 4 yellow
 04.326.2153.8 10
8. Separate plate z możliwością opisu

TS 4/15 yellow
 07.311.2953.8 10
9. Taśma osłonowa dla zwieracza łączącego
 dla 10 złączy
AD VB 6/10 yellow
 04.342.0656.8 10
Taśma osłonowa ze znakiem ostrzegawczym

10. Osłona złączy ze znakiem ostrzegawczym




*) 500 V/ 6 kV/3 z płytką rozdzielającą 07.311.2965.8
pomiędzy dwoma sąsiednimi złączami
**) z płytką rozdzielającą 07.311 2953.8 pomiędzy dwoma sąsiednimi złączami
  WK 4/D EU
EN 60 947-7-1/DIN VDE 0611 T1 cord wire V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 320 V/4 kV/3*) 26
Data UL
No. 22-10 AWG
   300 V**)1 30
Data CSA
No. 20-12AWG
   600 V**) 30
Construction width. insulation length
6 mm
     9 mm

Certificates
  Type Catalogue number Package
Throughout connector Duo 1/2
 colour: grey
  colour: blue
Throughout connectorDuo 2/2
 colour: grey
  colour: blue
Connector Duo
 colour: grey
WK4/DEU
 57.504.5255.0 100
PE wire connector. Duo 2/2
 colour: żółto/green

Equipment

1. Assembly bus 35, bus okryw. wys. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, bus okryw. wys. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Closing slat 1,5 mm
 colour: grey
AP4/D...
 07.311.6355.0 10
  colour: blue.
AP4/D... blue
 07.311.6355.6 10
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu

insulated
 2-pole.
IVBWK4/DEU-2
 Z7.271.0227.0 10
  3-pole.
IVBWK4/DEU-3
 Z7.271.0327.0 10
  do 12-pole
IVBWK4/DEU-12
 Z7.271.1227.0 10
6. Bridge

insulated
 2-pole.
IVKWK4/D...-2
 Z7.256.2227.0 10
  do 6-pole.
IVKWK4/D...-6
 Z7.256.2627.0 10
Bridge. 1 mm
 2-pole.
  do 6-pole.
7. Single cover
AD VB 4 yellow
 04.326.2153.8 10
8. Separate plate z możliwością opisu

TS 4/15 yellow
 07.311.2953.8 10
9. Taśma osłonowa dla zwieracza łączącego
 dla 10 złączy
AD VB 6/10 yellow
 04.342.0656.8 10
Taśma osłonowa ze znakiem ostrzegawczym

10. Osłona złączy ze znakiem ostrzegawczym




Wykonanie zamknięte
*) Nominalne wartości do sąsiednich widthegowych
złączy przelotowych tego samego Typeowidthegu i
wielkości. Obciążalność prądowa szyny montażowej
patrz katalog główny.
  WK 4/D 2/2 SL U
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 320 V/4 kV/3*)
Data UL
No. 22-10 AWG

Data CSA
No. 20-12AWG

Construction width. insulation length
6 mm
     9 mm

Certificates
  Type Catalogue number Package
Throughout connector Duo 1/2
 colour: grey
  colour: blue
Throughout connector Duo 2/2
 colour: grey
  colour: blue
Connector Duo
 colour: grey
PE wire connector. Duo 2/2
 colour: żółto/green
WK4/D2/2SLU
 57.504.9155.0 100

Equipment

1. Assembly bus 35, bus okryw. wys. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, bus okryw. wys. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
Closing slat TS35 with screw
 width. 8 mm
Closing slat TS32 with screw
 width. 7,5 mm
3. Closing slat 1,5 mm
 colour: grey
  colour: blue.
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu

insulated
 2-pole.
  3-pole.
  do 12-pole
6. Bridge

insulated
 2-pole.
  do 6-pole.
Bridge. 1 mm
 2-pole.
  do 6-pole.
7. Single cover

8. Separate plate z

9. Taśma osłonowa dla zwieracza łączącego
 dla 10 złączy
Taśma osłonowa ze znakiem ostrzegawczym

10. Osłona złączy ze znakiem ostrzegawczym


Złącza przelotowe duo Type WK4 E ...



EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U
EN 60 947-7-2/DIN VDE 0611 T3
 cord wire V A
Data UL
0,5-4 mm2
 0,5-4 mm2 400V/6kV/31) 32
Data CSA
No. 22-10 AWG
   300 V 20
Construction width. insulation length
No. 20-12 AWG
   300 V 10

6 mm
     9 mm
Certificates
  Type Catalogue number Package
Złącze piętrowe
 colour: grey
WK4E/U
 57.404.7055.0 100
Złącze piętrowe
 colour: black
Złącze piętrowe z wkręcaną diodą
 colour: pomarańcz.
Złącze piętrowe
 colour: czerwona
Złącze przewodu ochronnego
 colour: żółto/green


Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 6-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3.Closing slat 1,5 mm
 colour: grey
AP4E
 07.311.4055.0 10
4. Separate plate. 1,5 mm
 colour: grey
TW4E
 07.311.5055.0 10
5. short circuit switch, E-Cu

dla złącza leżącego wyżej nieizolow.
 2-pole.
9215-2
 Z7.210.3227.0 50
  3-pole.
9215-3
 Z7.210.3327.0 50
  do 6-pole.
9215-6
 Z7.210.3627.0 50
6. Mostek grzebieniowy dla złącza leżącego

niżej odgięty, gr. 1,5 mm insulated
 2-pole.
IVBSWK4E-2
 Z7.256.4227.0 10
  do 6-pole.
IVBSWK4E-6
 Z7.256.4627.0 10
Mostek grzebieniowy dla złącza leżącego

niżej prosty, gr. 1 mm insulated
 2-pole.
IVBWK4E-2
 Z7.255.2227.0 10
  do 6-pole.
IVBWK4E-6
 Z7.255.2627.0 10
7.Single short circuit switch cover
AD VB 4/15 yellow
 04.326.2953.8 10
8.Separate plate z możliwością opisu

9.Protection tape for10 złączy
AD VB 6/10 E yellow
 04.342.2656.8 10
Protection tape with emergency sign dla 4 złączy



EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U/VB
EN 60 947-7-2/DIN VDE 0611 T3
 cord wire V A
Data UL
0,5-4 mm2
 0,5-4 mm2 400V/6kV/3 32
Data CSA
No. 22-10 AWG
   300 V 20
Construction width. insulation length
No. 20-12 AWG
   300 V 10

6 mm
     9 mm
Certificates
  Type Catalogue number Package
Złącze piętrowe
 colour: grey
Złącze piętrowe
 colour: black
WK4E/U/VBSCHWABZ
 57.404.6955.1 100
Złącze piętrowe z wkręcaną diodą
 colour: pomarańcz.
Złącze piętrowe
 colour: czerwona
Złącze przewodu ochronnego
 colour: żółto/green


Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 6-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3.Closing slat 1,5 mm
 colour: grey
AP 4E
 07.311.4055.0 10
4. Separate plate. 1,5 mm
 colour: grey
TW4E
 07.311.5055.0 10
5. short circuit switch, E-Cu

dla złącza leżącego wyżej nieizolow.
 2-pole.   Z7.210.3227.0 50
  3-pole.   Z7.210.3327.0 50
  do 6-pole.   Z7.210.3627.0 50
6. Mostek grzebieniowy dla złącza leżącego

niżej odgięty, gr. 1,5 mm insulated
 2-pole.
WBSWK4E-2
 Z7.256.4227.0 10
  do 6-pole.
WBSWK4E-6
 Z7.256.4627.0 10
Mostek grzebieniowy dla złącza leżącego

niżej prosty, gr. 1 mm insulated
 2-pole.
IVBWK4E-2
 Z7.255.2227.0 10
  do 6-pole.
WBWK4E-6
 Z7.255.2627.0 10
7.Single short circuit switch cover

8.Separate plate z możliwością opisu

9.Protection tape for10 złączy
ADVB6/10E yellow
 04.342.2656.8 10
Protection tape with emergency sign dla 4 złączy


Uwaga:
Przy zastosowaniu płytek dystansowych 500 V/6 kV/3

Złącze przewodu ochronnego Type WK4E SL/U...


EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U...
EN 60 947-7-2/DIN VDE 0611 T3
 cord wire V A
Data UL
0,5-4 mm2
 0,5-4 mm2
Data CSA
No. 22-10 AWG

Construction width. insulation length
No. 20-12 AWG


6 mm
     9 mm
Certificates

  Type Catalogue number Package
Złącze piętrowe
 colour: grey
Złącze piętrowe
 colour: black
Złącze piętrowe z wkręcaną diodą
 colour: pomarańcz.
WK 4 E/U...
 57.404.XX55.9
Złącze piętrowe
 colour: czerwona
WK 4 E/U...
 57.404.XX55.9
Złącze przewodu ochronnego
 colour: żółto/green


Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 6-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3.Closing slat 1,5 mm
 colour: grey
AP4E
 07.311.4055.0 10
4. Separate plate. 1,5 mm
 colour: grey
TW4E
 07.311.5055.0 10
5. short circuit switch, E-Cu

dla złącza leżącego wyżej nieizolow.
 2-pole.
  3-pole.
  do 6-pole.
6. Mostek grzebieniowy dla złącza leżącego

niżej odgięty, gr. 1,5 mm insulated
 2-pole.
IVBS WK 4 E-2
 Z7.256.4227.0 10
  do 6-pole.
IVBS WK 4 E-6
 Z7.256.4627.0 10
Mostek grzebieniowy dla złącza leżącego

niżej prosty, gr. 1 mm insulated
 2-pole.
IVB WK 4 E-2
 Z7.255.2227.0 10
  do 6-pole.
IVB WK 4 E-6
 Z7.255.2627.0 10
7.Single short circuit switch cover

8.Separate plate z możliwością opisu

9.Protection tape for10 złączy

Protection tape with emergency sign dla 4 złączy



EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U...
EN 60 947-7-2/DIN VDE 0611 T3
 cord wire V A
Data UL
0,5-4 mm2
 0,5-4 mm2
Data CSA
No. 22-10 AWG

Construction width. insulation length
No. 20-12 AWG


6 mm
     9 mm
Certificates

  Type
Złącze piętrowe
 colour: grey
57.404.8355.5
57.404.8055.9
z wkręcaną diodą
 1 A/1000 V
Złącze piętrowe
 colour: black
Złącze piętrowe z wkręcaną diodą
 colour: pomarańcz.
Złącze piętrowe
 colour: czerwona
Złącze przewodu ochronnego
 colour: żółto/green

57.404.8255.5
57.404.8155.9
z wkręcaną diodą

 1 A/1000 V


Equipment
1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2m
57.404.7255.5 LED czer.
57.404.8755.5 LED ziel.
 R = 2,2K 0,35 W
Assembly bus 35, Assembly bus. 15 mm
 L = 2m
Assembly bus 32, bus G
 L = 2m
2. Closing slat
 width. 10 mm
Closing slat TS 35 with screw
 width. 8 mm
57.404.7455.9 LED czer.
 R = 2,2K 0,35 W
Closing slat TS 32 with screw
 width. 7,5 mm
3.Closing slat 1,5 mm
 colour: grey
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu
57.404.7955.5
57.404.8855.9
z wkręcaną diodą
 1 A/1000 V
dla złącza leżącego wyżej nieizolow.
 2-pole.
  3-pole.
  do 6-pole.
6. Mostek grzebieniowy dla złącza leżącego
57.404.8455.5
 1 A/1000 V R = 6,8K 0,6 W
niżej odgięty, gr. 1,5 mm insulated
 2-pole.
  do 6-pole.
Mostek grzebieniowy dla złącza leżącego
niżej prosty, gr. 1 mm insulated
 2-pole.
57.404.6255.9
 1 A/1000 V R = 2,2K 0,35 W
  do 6-pole.
7.Single short circuit switch cover
8.Separate plate z możliwością opisu
9.Protection tape for10 złączy
Protection tape with emergency sign dla 4 złączy



Wykonanie zamknięte
*)Nominalna wartość do sąsiedniego złącza przelotowego
tego samego Typeowidthegu i wielkości.
Obciążalność prądowa szyny montażowej patrz zakres
facts [&] DATA - katalog główny
EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E SL/U
EN 60 947-7-2/DIN VDE 0611 T3
 cord wire V A
Data UL
0,5 - 4 mm2
 0,5 - 6 mm2 500 V/6 kV/3*)
Data CSA
No. 22-12 AWG

Construction width. insulation length
No. 22-10 AWG


6,2 mm
     9 mm
Certificates
  Type Catalogue number Package
Złącze piętrowe
 colour: grey
Złącze piętrowe
 colour: black
Złącze piętrowe z wkręcaną diodą
 colour: pomarańcz.
Złącze piętrowe
 colour: czerwona
Złącze przewodu ochronnego
 colour: żółto/green
WK4ESL/U
 57.504.9255.0 100


Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3.Closing slat 1,5 mm
 colour: grey
4. Separate plate. 1,5 mm
 colour: grey
5. short circuit switch, E-Cu

dla złącza leżącego wyżej nieizolow.
 2-pole.
  3-pole.
  do 6-pole.
6. Mostek grzebieniowy dla złącza leżącego

niżej odgięty, gr. 1,5 mm insulated
 2-pole.
  do 6-pole.
Mostek grzebieniowy dla złącza leżącego

niżej prosty, gr. 1 mm insulated
 2-pole.
  do 6-pole.
7.Single short circuit switch cover

8.Separate plate z możliwością opisu

9.Protection tape for10 złączy

Protection tape with emergency sign dla 4 złączy


Joints for sensors with diode





 WK2,5-4KI/U-NGN
WK 2,5 - 4 KI/U-PGN
  WK 2,5-4 KI/U
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
Data UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/4kV/3*) 24
Data CSA
No. 22-12 AWG
   300 V*) 25
Construction width. insulation length
No. 22-12 AWG
   300 V*) 25

6 mm
     7mm
Certificates
  Type Catalogue number Package
Connector for sensors, base joint
 colour: grey
WK 2,5-4 KI/U
 57.503.7855.0 100
with green diode
 colour: grey
WK2.5-4KI/U-NGN
 57.503.7955.0 100
with green diode
 colour: grey
WK2.5-4KI/U-PGN
 57.503.8055.0 100
with red diode
 colour: grey
Three wire joint base joint
 colour: grey
with  diode
 colour: grey
with  diode
 colour: grey

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE2/U
 Z5.523.5653.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Separate plate. 2 mm
 colour: grey
TW 2,5-3 K/U
 07.312.0555.0 10
4. short circuit switch, E-Cu

insulated.
 2-pole. yellow
  3-pole. yellow
  do 12-pole. yellow
5. bridge

insulated
 2-pole. red
IVBWK2,5-K-2R0T
 Z7.267.0227.5 10
  do 12-pole. red
IVBWK2,5-K-12R0T
 Z7.267.1227.5 10
insulated
 2-pole. blue
IVBWK2,5-K-2BLAU
 Z7.267.0227.6 10
  do 12-pole. blue
IVBWK2,5-K-12BLAU
 Z7.267.1227.6 10


WK 2,5 - 3 D/U-NGN
WK2.5-3D/U-PGN
  WK 2,5-3 D/U
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
Data UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/6kV/3*) 24
Data CSA
No. 22-12 AWG
   300 V*) 25
Construction width. insulation length
No. 22-12 AWG
   300 V*) 25

6 mm
     7 mm
Certificates
  Type Catalogue number Package
Connector for sensors, base joint
 colour: grey
with green diode
 colour: grey
with green diode
 colour: grey
with red diode
 colour: grey
Three wire joint base joint
 colour: grey
WK 2,5 -3 D/U
 57.503.8855.0 50
with  diode
 colour: grey
WK2.5-3D/U-NGN
 57.503.8955.0 50
with  diode
 colour: grey
WK2.5-3D/U-PGN
 57.503.9055.0 50

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98 300 00000 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE2/U
 Z5.523.5653.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Separate plate. 2 mm
 colour: grey
TW 2,5-3 D/U
 07.312.1255.0 50
4. short circuit switch, E-Cu

insulated.
 2-pole. yellow
IVBWK/3D-02
 Z7.270.0227.0 10
  3-pole. yellow
IVBWK/3D-03
 Z7.270.0327.0 10
  do 12-pole. yellow
IVBWK/3D-12
 Z7.270.1227.0 10
5. bridge

insulated
 2-pole. red
lVBWK2,5-K-ZR0T
 Z7.267.0227.5 10
  do 12-pole. red
IVBWK2,5-K-12R0T
 Z7.267.1227.5 10
insulated
 2-pole. blue
IVBWK2,5-K-2BLAU
 Z7.267.0227.6 10
  do 12-pole. blue
IVBWK2,5-K-12BLAU
 Z7.267.1227.6 10

Złącze przewodu ochronnego Type WK4E SL/U...

•
WK 2,5 - 4 KI SL-NGN
WK 2,5 - 4 KI SL-PGN
WK 2,5 - 4 KI SL-PRT
  WK 2,5-4 KI/SL
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
Data UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/4 ky/3*) 24
Data CSA
No. 22-12 AWG
   300 V*) 25
Construction width. insulation length
No. 22-12 AWG
   300 V*) 25

6 mm
   7 mm
Certificates
  Type Catalogue number Package
Connector for sensors, base joint
 colour: grey
WK 2,5-4 KISŁ
 56.503.7355.0 100
z zieloną diodą świec. pom. sygnałem i plusem
 colour: grey
WK2.5-4KISL-NGN
 56.503.7455.0 100
z ziel. diodą świec. pom. sygnałem i minusem
 colour: grey
WK2,5-4KISL-PGN
 56.503.7555.0 100
z czerwoną diodą świec. pom. sygnałem i min.
 colour: grey
WK2.5-4KISL-PRT
 56.503.7655.0 100
Złącze trójprzewodowe złącze bazowe
 colour: grey
z diodą świec. pom. sygnałem i plusem
 colour: grey
z diodą świec. pom. sygnałem i minusem
 colour: grey

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
2. Closing slat
 width. 10 mm
WE2/U
 Z5.523.5653.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
3. Separate plate. 2 mm
 colour: grey
TW2.5-3K/U
 07.312.0555.0 10
4. short circuit switch, E-Cu

insulated.
 2-pole. yellow
  3-pole. yellow
  do 12-pole. yellow
5. bridge

insulated
 2-pole. red
IVBWK2,5-K-2 czer.
 Z7.267.0227.5 10
  do 12-pole. red
IVBWK2,5-K-12 czer.
 Z7.267.1227.5 10
insulated
 2-pole. blue
IVBWK2,5-K-2 blue.
 Z7.267.0227.6 10
  do 12-pole. blue
IVBWK2,5-K-12 blue.
 Z7.267.1227.6 10


  WK 2,5 - 3 D SL-NGN
WK 2,5 - 3 D SL-PGN
  WK 2,5-3 D/SL
EN 60 947-7-1/DIN VDE 0611 T1
 cord wire V A
Data UL
0,5 - 2,5 mm2
 0,5 - 4 mm2 400 V/6 kV/3*) 24
Data CSA
No. 22-12 AWG
   300 V*) 25
Construction width. insulation length
No. 22-12 AWG
   300 V*) 25

6 mm
     7 mm
Certificates
  Type Catalogue number Package
Connector for sensors, base joint
 colour: grey
with green diode
 colour: grey
with green diode
 colour: grey
with red diode
 colour: grey
Three wire joint base joint
 colour: grey
WK2.5-3DSL
 56.503.8355.0 50
with diode
 colour: grey
WK2.5-3DSL-NGN
 56.503.8455.0 50
with diode
 colour: grey
WK2.5-3DSL-PGN
 56.503.8555.0 50

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2 m
2. Closing slat
 width. 10 mm
WE2/U
 Z5.523.5653.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
3. Separate plate. 2 mm
 colour: grey
TW2.5-3D/U
 07.312.1255.0 50
4. short circuit switch, E-Cu

insulated.
 2-pole. yellow
IVBWK/3D-02
 Z7.270.0227.0 10
  3-pole. yellow
IVBWK/3D-03
 Z7.270.0327.0 10
  do 12-pole. yellow
WBWK/3D-12
 Z7.270.1227.0 10
5. bridge

insulated
 2-pole. red
IVBWK2,5-K-2 czer.
 Z7.267.0227.5 10
  do 12-pole. red
IVBWK2,5-K-12 czer.
 Z7.267.1227.5 10
insulated
 2-pole. blue
IVBWK2,5-K-2 blue.
 Z7.267.0227.6 10
  do 12-pole. blue
IVBWK2,5-K-12 blue.
 Z7.267.1227.6 10

Throughout connector


  WKN 2,5 E/U
  cord wire V A
EN 60 947-7-1/DIN VDE 0611 T1
0,5-2,5 mm2
 0,5-4 mm2 500V/6kV/3 24
Data UL
No. 22-12 AWG
   600 V 20/25
Data CSA
No. 24-12 AWG
   600 V 25
Construction width. insulation length
5 mm
     8 mm
Certificates
  Type Catalogue number Package
Throughout connector
 colour: grey
WKN 2,5 E/U
 57.403.7055.0 100
Upper and bottom surface
 colour: black
connected

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
970B/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Closing plate
 gr. 1,5 mm

APN2.5E
 07.312.1755.0 10
4. Separate plate
 gr. 1,5 mm
TWN 2,5 E 07.312.1855.0
 10
TWN 2,5 E
 07.312.1855.0 10
5.short circuit switch

surfaces, insulated
 2-pole.
  3-pole.
IVBWK2,5-2
 Z7.280.2227.0 10
  do 12-pole.
IVBWK2,5-3
 Z7.280.2327.0 10

IVBWK2,5-12
 Z7.280.3227.0 10
6.Single short circuit switch cover

7.Protection tape for10 złączy
AD VB 2,5 yellow
 04.326.2053.8 10
8.Protection tape with emergency sign dla 4 złączy
AD VB 5/10 yellow
 04.342.0556.8 10
9. Separate plate
   04.343.4756.8 10

TS 2,5 yellow
 07.311.2053.8 10


  WKN 2,5 E/U/VB
  cord wire V A
EN 60 947-7-1/DIN VDE 0611 T1
 0,5-2,5 mm2 0,5-4 mm2 250 V/6kV/3*) 24
Data UL
No. 22-12 AWG
 300 V*) 25
Data CSA
No. 22-12 AWG
 300 V*) 25
Construction width. insulation length
6 mm
   7 mm
Certificates
  Type Catalogue number Package
Throughout connector
 colour: grey
Upper and bottom surface
 colour: black
connected

Equipment

1. Assembly bus 35, Assembly bus. 7,5 mm
 L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Assembly bus 35, Assembly bus. 15 mm
 L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Assembly bus 32, bus G
 L = 2m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Closing slat
 width. 10 mm
WE1/U
 Z5.523.5753.0 100
Closing slat TS 35 with screw
 width. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Closing slat TS 32 with screw
 width. 7,5 mm
9708
 Z5.522.7053.0 100
3. Closing plate
 gr. 1,5 mm

APN2.5E
 07.312.1755.0 10
4. Separate plate
 gr. 1,5 mm
TWN 2,5 E 07.312.1855.0
 10
5.short circuit switch

surfaces, insulated
 2-pole.
  3-pole.
IVBWK2,5-2
 Z7.280.2227.0 10
  do 12-pole.
IVBWK2,5-3
 Z7.280.2327.0 10

IVBWK2.5-12
 Z7.280.3227.0 10
6.Single short circuit switch cover

7.Protection tape for 10 joints
AD VB 2,5 yellow
 04.326.2053.8 10
8.Protection tape with emergency sign for 4 joints
AD VB 5/10 yellow
 04.342.0556.8 10
9. Separate plate
   04.343.4756.8 10

TS 2,5 yellow
 07.311.2053.8 10
mažiau
Skaityk daugiau
Komentarai (0)
