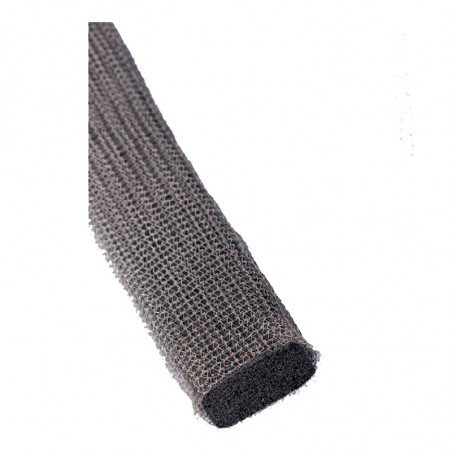

Metalo tinkleliu padengta tarpinė, serija 1200
  • Metalo tinkleliu padengta tarpinė, serija 1200

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: HOLLAND SHIELDING

Metalo tinkleliu padengta tarpinė, serija 1200

Dedykowana do aplikacji militarnych do ekranowania niskich częstotliwości.


Uszczelka EMC serii 1200 zbudowana jest z rdzenia pokrytego siatką przewodzącą. W większości przypadków uszczelka występuję w postaci gąbki, wydrążonej rurki lub wytłaczanej. Dla specjalnych aplikacji takich jak EMP oraz gdzie występują wysokie temperatury, dostępne są wersje w pełni metalowe.

Odporność temperaturowa zależy od rodzaju użytego rdzenia, w zakresie temperaturowym jakim mogą pracować to od -60oC do 180oC. Uszczelki te są niewrażliwe i odporne na bardzo trudne warunki. Dostępne są również uszczelki z odseparowaną częścią neoprenową lub silikonową w celu ochrony środowiskowej.

Maksymalne odkształcenie dla rdzenia z gąbki elastomerowej wynosi ok. 30%, natomiast dla wydrążonego i wytłoczonego wynosi ok. 50%. Dlatego też z wytłoczeniem są używane znacznie częściej.


Specyfikacja Techniczna

Materiał Aplikacja

Monel (stop miedzi i niklu),
QQ-N-281, BS 3075 N A 13, klasa A,
średnica 0,11 mm

 Najczęściej używany materiał.
Odporny na korozje oraz jest neutralny
w zestawieniu korozji galwanicznej.
Aluminium, AMS 4187, BS 1475 5056A, stop 5056, średnica 0,13 mm Używany w aplikacjach w połączeniu z obudowami aluminiowymi.
Aluminium może być pokryty chromem, warstwa alchrome 1200 jeśli to potrzebne.
T.C.S., stalowy rdzeń (57%), pokryta miedzią (40%), cynowana (3%), średnica 0,11 mm Materiał ten ma idealne właściwości magnetyczne i elektryczne, ponieważ Ferro-magnetyk pokryty jest miedzią.
Zewnętrzna powłoka cynowa zapewnia ochronę przed korozją.
Stal nierdzewna, AISI 304, średnica 0,13 mm Najlepszy materiał o właściwościach ochronnych, może być porównywany z aluminium. Wysoka odporność na zużycie.

Dla wysokich częstotliwości lepsza jest rozwiązanie uszczelek o lepszej płaszczyźnie kontaktu.

Uszcelka W.cz

Zalety:
- wysoki poziom tłumienia dla niskich częstotliwości
- idealne do zastosowań w aplikacjach wymagających
- odporność na zużycie
- niewrażliwość na korozję

Fu My metal round (R) Double hollow round (HB) Hollow round with taił (HT) Hollow rectangular (HS)
Fu My metal round (R)
D x d (mm)
1.6x0 6.4x0
2.4x0 7.9x0
3.2x0 9.5x0
4.0x0 11.1x0
4.8x0 12.7x0
Double hollow round (HB)
d x w (mm)
3.2x9.5 6.4x15.9
3.2x12.7 6.4x19.1
3.2x15.9 6.4x25.4
4.8x15.9 9.5x25.4
4.8x19.1
4.8x25.4
Hollow round with taił (HT)
d x w (mm)
1.6x12.7 4.8x12.7
1.6x15.9 4.8x15.9
1.6x19.1 4.8x19.1
2.4x12.7 4.8x25.4
2.4x19.1 6.4x12.7
3.2x12.7 6.4x15.9
3.2x16.0 6.4x19.1
3.2x19.1 6.4x25.4
4.0x12.7 9.4x19.1
4.0x19.1 9.4x25.4
Hollow rectangular (HS)
wx h (mm)
2.4x3.2 4.8x4.8
2.4x4.8 4.8x6.4
2.4x6.4 4.8x9.5
3.2x3.2 6.4x6.4
3.2x4.8 6.4x9.5
3.2x6.4 6.4x12.7
3.2x9.5
Hollow round (HR) Double fully metal round (B Fully metal rectangular
Hollow round (HR) D x d (mm)
3.2x1.6 9.5x6.4
4.8x3.2 11.1x8.0
6.4x3.2 12.7x9.5
8.0x4.8 14.9x11.1
Double fully metal round (B) d x w (mm)
1.6x9.5 4.8x15.9
1.6x12.7 4.8x19.1
1.6x15.9 4.8x25.4
2.4x12.7 6.4x15.9
3.2x9.5 6.4x19.1
3.2x12.7 6.4x25.4
3.2x15.9
Fully metal roi d xw nd with taił (T) (mm)
1.6x9.5 7.9x15.9
1.6x12.7 7.9x19.1
1.6x15.9 7.9x25.4
2.4x12.7 9.5x15.9
2.4x15.9 9.5x19.1
3.2x12.7 9.5x25.4
3.2x15.9 11.1 x 19.1
4.0x12.7 11.1 x25.4
4.0x19.1 12.7x19.1
4.8x15.9 12.7x25.4
4.8x19.1
4.8x25.4
6.4x15.9
6.4x19.1
6.4x25.4
Fully metal rectangular (S) w x h (mm)
3.2x1.6 15x12
3.2x3.2 15x15
3.2x4.0 15.9x9.5
3.2x4.8 19.1x12.7
3.2x6.4 20x6
4.8x4.8 20x8
6.4x1.6 20x10
6.4x3.2 20x12
6.4x6.4 20x20
9.5x6.4 25x6
12.7x6.4 25x8
12.7x9.5 25x10
12.7x12.7 25x12
15x6 25x18
15x8 25x20
15x10
PRZYKŁAD ZAMÓWIENIA:
Seria   Rdzeń   Materiał   Kształt   Wymiar   Odporność wodna   Szerokość
1200 - C - M - S - 3,2 x 1,6 - S - 10

N: nie istotne
F: pełny metalowy
H: wydrążony silikon
N: neopren
S: silikon
E: EPDM
O: wydrążony
   N: nie istotne
M: Monel
T: TCS
A: Aluminium
S: Stal nierdzewna
E: Stal		   R: pełny metalowy profil
HR: wydrążony okrągły profil
B: podwójny pełny metalowy profil
HB: podwójny wydrążony metalowy profil
T: pełny metalowy okrągły profil z językiem
HT: wydrążony metalowy okrągły profil z językiem
S: prostokątny profil pełny
HS: prostokątny profil wydrążony		       S: standard
P: miękki "P"
N: bez odporności		   Szerokość określona dla szerokości części uszczelki odpornej na wpływ wody
